Baileigh R-M10 Ring- und Profilbiegemaschine
ArtikelnummerR-M10
Nach Auswahl der Kundengruppe
Baileigh R-M10: Ring- und Profilbiegemaschine für professionelle Metallbearbeitungsaufgaben. Die technischen Angaben wurden direkt aus dem modellbezogenen Manual übernommen. Kerndaten: Specifications Table: 5-1; Model number R-M1: 0; Stock Number BA9: 1006846.
VerfügbarLieferzeit: ca. 7 Tage
KundengruppeKauf: B2B · Anfrage: B2C
Überblick

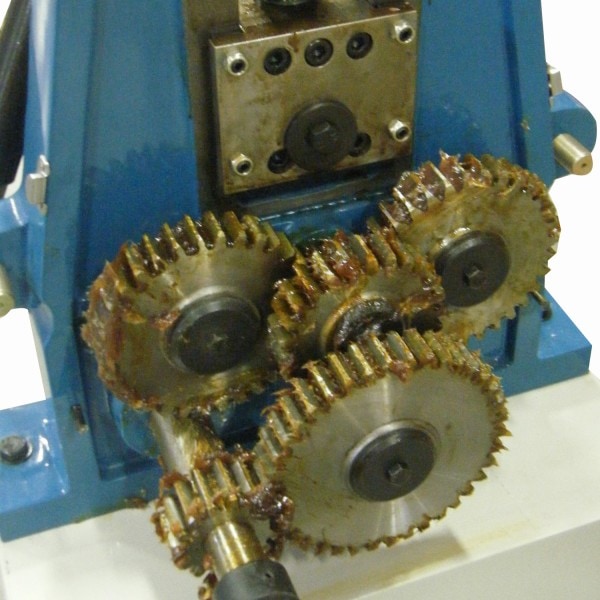

Die Baileigh R-M10 ist als Ring- und Profilbiegemaschine für den professionellen Werkstatteinsatz ausgelegt. Konstruktion, Bedienung und Leistungsdaten sind im zugehörigen Maschinenmanual dokumentiert. Der Datensatz übernimmt ausschließlich modellbezogene Angaben und behält die ursprünglichen Einheiten direkt neben den metrischen Werten bei. Zu den wichtigsten dokumentierten Daten gehören Specifications Table: 5-1; Model number R-M1: 0; Stock Number BA9: 1006846. Der manuelle Antrieb mit Untersetzungsgetriebe dient zur Verringerung der körperlichen Anstrengung. Gehärtete Walzwellen drehen sich auf Bronzebuchsen, die eine lange Lebensdauer und einen hohen Verschleiß der Maschine gewährleisten. Der Maschinensockel lässt sich zu einem praktischen Stauschrank öffnen. Viele optionale Werkzeuggrößen sind für Rundrohre und andere Profile erhältlich.
Technische Daten
Bearbeitungsdaten
- Specifications Table
- 5-1
- Model number R-M1
- 0
- Stock Number BA9
- 1006846
- Power
- manuell General Specifications Shaft Center Distance 170 mm (6.7 in.) Shaft Diameter 30 mm (1.181 in.) Roll Adjustment manuell Lower
- Roll Diameter
- 118 mm (4.65 in.) Pinch Single Round Tube
- Capacity Size
- 1.25" (.078") / Min. Dia.: 31.5" / .: 875" / Min. Dia. 20" / 1.25" / Min. Dia.: 10" / 1.25" (.078") / Min. Dia.: 35" / 1.25" (.157") / Min. Dia.: 30"
Weitere Daten
- Capacity (sch.
- 40) Size: 1" / Min. Dia.: 28"
- Flat Bar Easy Way Size
- 1.96" (.39") / Min. Dia.: 15.75"
- Flat Bar Hard Way Size
- 1.18" (.39") / Min. Dia.: 19.685"
- PAGE
- 8 ---
- Read and understand the entire contents of this
- manuell before attempting assembly or
Gewicht
- Versandgewicht (Shipping Weight)
- 197 kg (435 lb)
Downloads
Bedienungsanleitungen und ErsatzteillistenProduktsicherheit
Quetsch-, Scher-, Schnitt-, Stanz- und Einzugsgefahr an Werkzeugen, Rollen und beweglichen Maschinenteilen. Scharfe und schwere Werkstücke sicher handhaben. Nur geschulte Personen; Kapazitätsgrenzen nicht überschreiten.
Maschine standsicher befestigen und nur innerhalb der in der Bedienungsanleitung genannten Material- und Leistungsgrenzen verwenden. Werkstück sicher führen beziehungsweise abstützen. Hände aus Biege-, Press-, Schneid-, Stanz- und Klemmstellen fernhalten; geeignete Hilfsmittel verwenden. Schutzbrille, Sicherheitsschuhe und schnittfeste Handschuhe beim Materialhandling tragen. Vor Einstell-, Werkzeugwechsel-, Reinigungs- oder Wartungsarbeiten die Maschine stillsetzen und vorhandene Energiequellen trennen.
