PROMAC GH-2280ZX-T – Tour à métaux
Référence articleGH-2280ZX-T
33.675,81 € TTC28.299,00 € HTTVA comprise · Frais de livraison
Le tour parallèle PROMAC GH-2280ZX-T est destiné au tournage et au perçage des métaux usinables et des matières plastiques. Distance entre pointes 2032 mm, diamètre au-dessus du banc 560 mm, moteur 7,5 kW (10 CV).
DisponibleDisponible départ usine
Livraison / mise à disposition: Délai de livraison : 5 à 7 jours ouvrés. Le délai commence après la conclusion du contrat ou, en cas de paiement anticipé convenu, après votre ordre de paiement. Livraison par transporteur au pied du camion, en bordure de voie, sans installation ni manutention vers l’intérieur du bâtiment ou le lieu d’installation. Un numéro de téléphone est nécessaire pour convenir du rendez-vous de livraison. En cas de dommages de transport manifestes, veuillez refuser la livraison et nous contacter. Faites consigner les dommages visibles sur le document de transport. La CMR est la convention relative au transport international de marchandises par route ; pour ces transports, la lettre de voiture CMR sert de justificatif de transport. Le refus de livraison n’est pas une obligation générale prévue par la CMR. Les droits légaux des consommateurs restent inchangés, même si les marchandises sont acceptées.
Source du stockDisponible départ usine
Groupe de clientsAchat : professionnels et particuliers

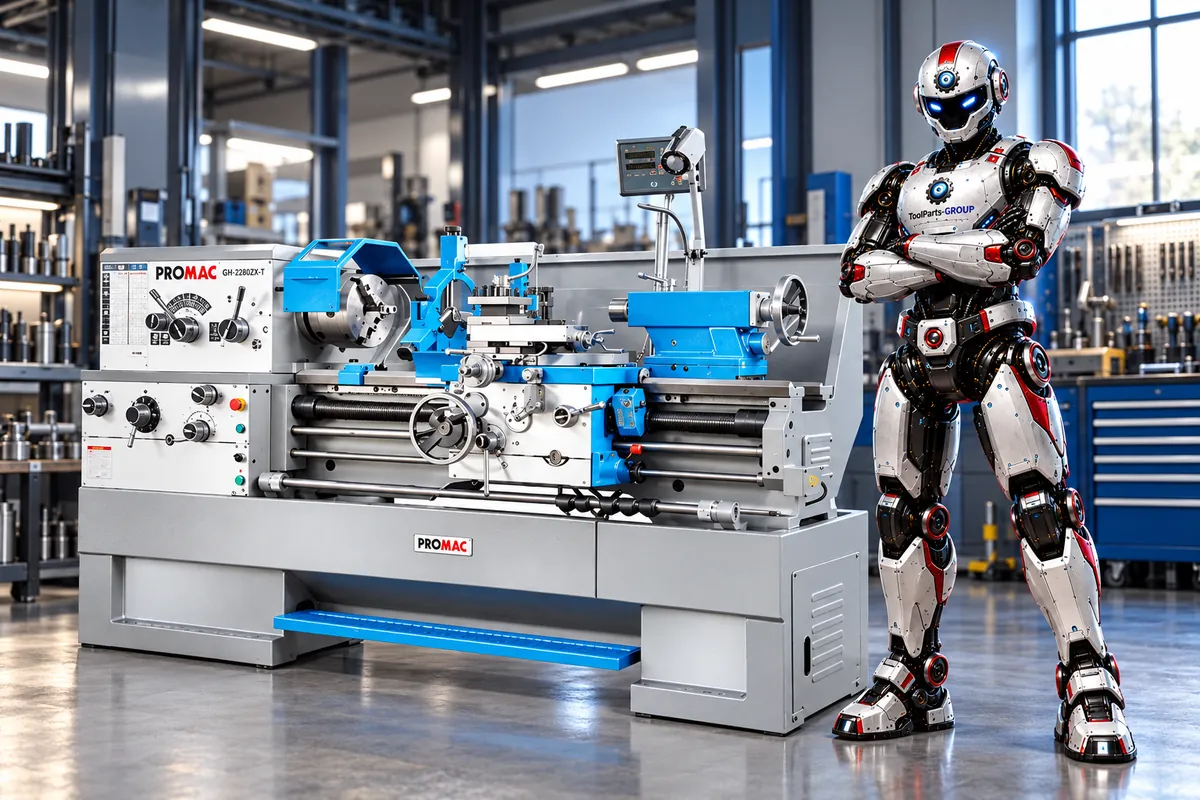

En situation
Vue d’ensemble
La machine PROMAC GH-2280ZX-T est conçue pour les travaux de tournage et de perçage sur des métaux usinables et des plastiques appropriés correctement serrés. Système d’arrosage pour les applications appropriées. Affichage numérique pour des réglages contrôlés. La documentation d’origine correspondante fait foi pour l’installation, les limites de performance et l’utilisation sûre.
Sécurité du produit
- Utiliser uniquement conformément à l’usage prévu, dans les limites indiquées et selon la notice d’utilisation complète.
- Utilisation réservée aux adultes formés ; maintenir les dispositifs de protection et d’arrêt d’urgence opérationnels.
- Avant réglage, nettoyage, déblocage ou entretien, arrêter la machine, la déconnecter de l’alimentation et empêcher tout redémarrage.
- Porter les équipements de protection individuelle prescrits et serrer ou guider la pièce conformément à la notice.
Caractéristiques techniques
| Électricité | |
|---|---|
| Tension | 400 V ~ 3L/PE, 50 Hz |
| Phases | 3 |
| Puissance utile S1 | 7,5 kW (10 CV) |
| Courant nominal | 18 A |
| Câble d'alimentation | H07RN-F 4 × 4 mm² |
| Protection électrique | 25 A |
| Capacités | |
| Diamètre admissible au-dessus du banc | 560 mm |
| Diamètre admissible dans le rompu | 775 mm |
| Diamètre admissible au-dessus du chariot transversal | 350 mm |
| Distance entre pointes | 2032 mm |
| Largeur du banc | 340 mm |
| Nez de broche | DIN 55029 (Camlock) D1-8 |
| Cône de la broche | CM7 |
| Alésage de la broche | 80 mm |
| Nombre de vitesses de la broche | 12 |
| Plage de vitesses de la broche | 25 – 1800 tr/min |
| Course du fourreau de contre-poupée | 124 mm |
| Cône de contre-poupée | CM5 |
| Capacité lunette fixe | 12 – 178 mm |
| Capacité lunette mobile | 15 – 90 mm |
| Course du chariot transversal | 280 mm |
| Course du chariot supérieur | 130 mm |
| Taille max. de l'outil | 25 × 25 mm |
| Pas de la vis-mère | 6 mm |
| Avances longitudinales (122) | 0,038 – 2,3 mm/tr |
| Avances transversales (122) | 0,015 – 0,9 mm/tr |
| Filetages métriques (24) | 0,5 – 20 mm |
| Filetages en pouces (61) | 1 5/8 – 72 filets/pouce |
| Filetages modulaires (20) | 0,25 – 10 MP |
| Filetages diametral pitch (45) | 96 – 3 1/4 DP |
| Dimensions | |
| Dimensions (L × l × H) | 3458 × 1016 × 1291 mm |
| Poids | |
| Poids | 3145 kg |
| Autres données | |
| Capacité du réservoir de liquide de refroidissement | 15 l |
| Niveau de pression acoustique (à vide, vitesse max.) | LpA 81,2 dB(A) |
Contenu de la livraison
- Tour parallèle PROMAC GH-2280ZX-T
- Socle lourd en fonte grise
- 6 × patin de nivelage
- Bac à copeaux
- Carter de protection
- Mandrin universel 3 mors 250 mm
- Mandrin 4 mors indépendants 300 mm
- Plaque de fixation 400 mm
- Porte-outil encliquetable 4 positions
- Lunette fixe
- Lunette mobile
- Frein à pied
- Dispositif de refroidissement
- Lampe de travail halogène
- Contre-pointe tournante CM5
- Pointe fixe CM5
- Réducteur CM7/CM5
- Compteur de filetage
- Outils de travail dans un coffret
- Burette à huile
- Mode d'emploi
- Liste des pièces de rechange
Caractéristiques techniques
Autres données
- Domaine d’utilisation
- Dreh- und Bohrarbeiten an sicher gespannten, zerspanbaren Metallen und geeigneten Kunststoffen
- Type de produit
- Machine
Downloads
Notices d’utilisation et listes de pièces détachéesSécurité du produit
ATTENTION : risques d’entraînement, d’écrasement et de choc au niveau du mandrin, de la pièce et de la broche. Retirer la clé de serrage, éviter les vêtements amples et attendre l’arrêt complet avant toute mesure ou préparation.
Sécurité du produit – PROMAC GH-2280ZX-T tour à métaux. • Utiliser uniquement conformément à l’usage prévu, dans les limites de performances documentées et selon la documentation originale complète ; l’utilisation est réservée aux adultes formés à cet effet. • Avant chaque utilisation, vérifier la machine, les fixations, les dispositifs de protection et de commande ainsi que le câble d’alimentation ; ne pas utiliser de produits endommagés ou incomplets. • Assurer une installation stable, une zone de travail dégagée, un éclairage suffisant et l’alimentation électrique indiquée sur la plaque signalétique ; les travaux électriques sont réservés au personnel qualifié. • Avant la préparation, le changement d’outil, l’élimination des défauts, le nettoyage ou l’entretien, arrêter la machine, la débrancher, attendre l’arrêt complet et empêcher toute remise en marche. • Porter des vêtements ajustés, une protection oculaire et une protection auditive adaptée ; retirer les bijoux et attacher les cheveux longs. Ne jamais retirer ni neutraliser les dispositifs de protection. • Fixer fermement la pièce et les dispositifs de serrage, retirer la clé de serrage, fermer les carters et ne jamais porter de gants à proximité de pièces en rotation ; empêcher le fouettement des barres longues.
Fabricant
JPW Industries, Inc.427 New Sanford Rd37086 La Vergne, TNÉtats-UnisOpérateur économique dans l’UE
Christian Satter, ToolParts-Group / ToolParts-ServiceKleinhaslach 3590599 DietenhofenAllemagneService et pièces détachées
Les documents techniques, l’identification des pièces détachées et l’assistance à la réparation restent disponibles en permanence auprès de ToolParts-Service.
