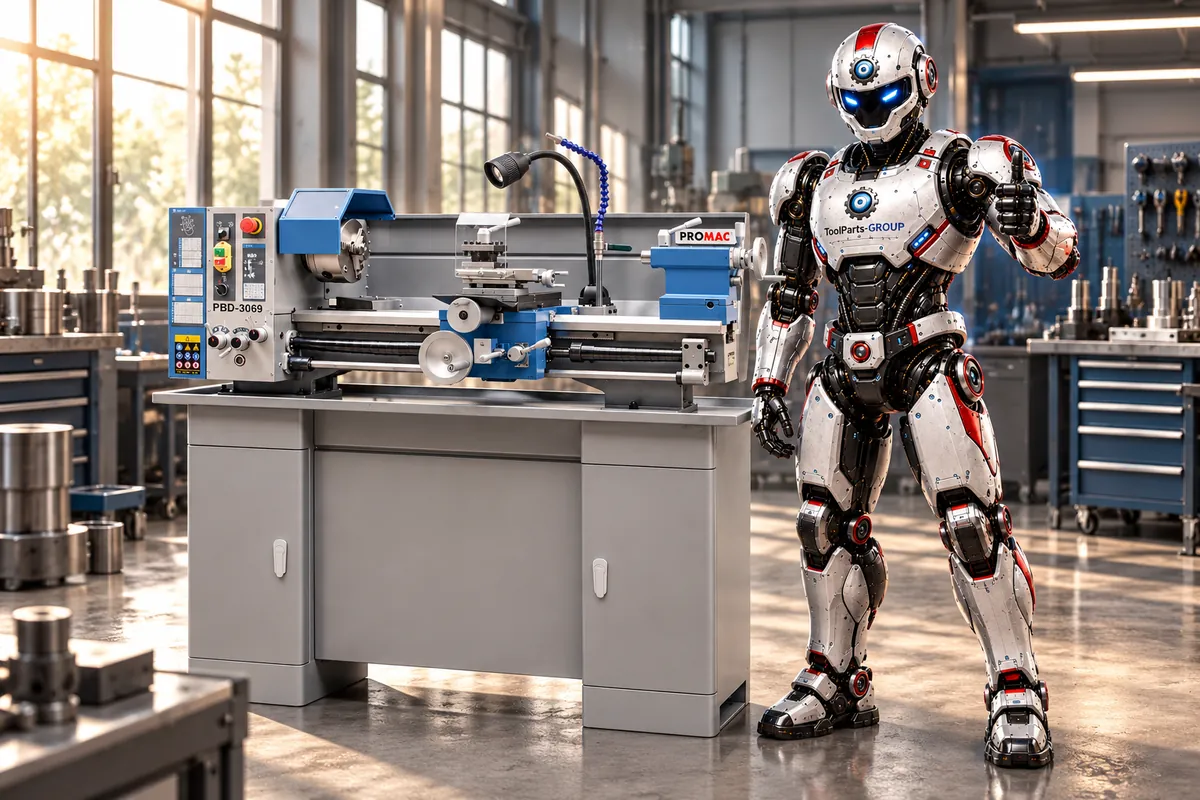

Vue d’ensemble
La machine PROMAC PBD-3069 est conçue pour les travaux de tournage et de perçage sur des métaux usinables et des plastiques appropriés correctement serrés. Réglage variable ou continu de la vitesse. Équipements de sécurité et d’arrêt d’urgence conformément à la documentation d’origine. Système d’arrosage pour les applications appropriées. La documentation d’origine correspondante fait foi pour l’installation, les limites de performance et l’utilisation sûre.
Sécurité du produit
- Utiliser uniquement conformément à l’usage prévu, dans les limites indiquées et selon la notice d’utilisation complète.
- Utilisation réservée aux adultes formés ; maintenir les dispositifs de protection et d’arrêt d’urgence opérationnels.
- Avant réglage, nettoyage, déblocage ou entretien, arrêter la machine, la déconnecter de l’alimentation et empêcher tout redémarrage.
- Porter les équipements de protection individuelle prescrits et serrer ou guider la pièce conformément à la notice.
Caractéristiques techniques
| Électricité | |
|---|---|
| Tension | 1 ~ 230 V, PE, 50 Hz |
| Phases | 1 |
| Puissance utile | 1,1 kW |
| Type de moteur | Moteur à induction |
| Intensité en charge | 6,4 A |
| Classe de protection | IP 54 |
| Lampe de la machine | Lampe halogène 24 V, 35 W |
| Pompe de refroidissement | 40 W |
| Capacités | |
| Hauteur de pointe | 150 mm |
| Diamètre admissible au-dessus du banc | 300 mm |
| Diamètre admissible au-dessus du chariot transversal | 170 mm |
| Distance entre pointes | 750 mm |
| Montage du nez de broche | Cône court (1:4 Ø 63,51 mm, Ø 98 × 3 × Ø 11) |
| Alésage de la broche | 38 mm |
| Cône de la broche | CM5 |
| Nombre de vitesses de la broche | 6 |
| Plage de vitesses de la broche | 150 – 2000 tr/min |
| Course du fourreau de contre-poupée | 80 mm |
| Cône de contre-poupée | CM3 |
| Largeur du banc | 180 mm |
| Course du chariot transversal | 170 mm |
| Course du chariot supérieur | 90 mm |
| Taille max. de l'outil | 16 × 16 mm |
| Pas de la vis-mère | 3 mm |
| Avances longitudinales (9) | 0,085 / 0,13 / 0,17 / 0,21 / 0,25 / 0,35 / 0,40 / 0,50 / 0,83 mm/tr |
| Filetages métriques (21) | 0,2 – 4,0 mm |
| Filetages en pouces (21) | 8 – 56 filets/pouce |
| Dimensions | |
| Dimensions hors tout, monté (l × P × H) | 1400 × 700 × 700 (1400) mm |
| Dimensions d'expédition (2 colis) | 1550 × 750 × 750 mm et 820 × 680 × 430 mm |
| Poids | |
| Poids net | env. 357 kg |
| Poids d'expédition | env. 402 kg |
| Autres données | |
| Banc de la machine | Fonte, trempée par induction et rectifiée |
| Poupée fixe / contre-poupée / chariots | Fonte |
| Paliers de broche | Roulements à rouleaux coniques, classe de qualité P5 |
| Émissions sonores au ralenti | LpA 73,4 dB |
| Émissions sonores pendant l'usinage | LpA 78,3 dB |
Contenu de la livraison
- Tour PROMAC PBD-3069, entièrement monté
- Lampe de la machine
- Mandrin 3 mors universel 160 mm
- Protection du mandrin
- Porte-outil 4 positions
- Protection du porte-outil
- Jeu de pignons de rechange
- Cadran de filetage
- Pointe fixe CM5
- Pointe fixe CM3
- Pointe tournante CM3
- Lunette fixe
- Outils de service dans la boîte à outils
- Protection de la vis-mère
- Burette
- Instructions de fonctionnement et manuel de pièces
Caractéristiques techniques
Autres données
- Domaine d’utilisation
- Dreh- und Bohrarbeiten an sicher gespannten, zerspanbaren Metallen und geeigneten Kunststoffen
- Type de produit
- Machine
Downloads
Notices d’utilisation et listes de pièces détachéesSécurité du produit
ATTENTION : risques d’entraînement, d’écrasement et de choc au niveau du mandrin, de la pièce et de la broche. Retirer la clé de serrage, éviter les vêtements amples et attendre l’arrêt complet avant toute mesure ou préparation.
Sécurité du produit – PROMAC PBD-3069 tour à métaux. • Utiliser uniquement conformément à l’usage prévu, dans les limites de performances documentées et selon la documentation originale complète ; l’utilisation est réservée aux adultes formés à cet effet. • Avant chaque utilisation, vérifier la machine, les fixations, les dispositifs de protection et de commande ainsi que le câble d’alimentation ; ne pas utiliser de produits endommagés ou incomplets. • Assurer une installation stable, une zone de travail dégagée, un éclairage suffisant et l’alimentation électrique indiquée sur la plaque signalétique ; les travaux électriques sont réservés au personnel qualifié. • Avant la préparation, le changement d’outil, l’élimination des défauts, le nettoyage ou l’entretien, arrêter la machine, la débrancher, attendre l’arrêt complet et empêcher toute remise en marche. • Porter des vêtements ajustés, une protection oculaire et une protection auditive adaptée ; retirer les bijoux et attacher les cheveux longs. Ne jamais retirer ni neutraliser les dispositifs de protection. • Fixer fermement la pièce et les dispositifs de serrage, retirer la clé de serrage, fermer les carters et ne jamais porter de gants à proximité de pièces en rotation ; empêcher le fouettement des barres longues.
Fabricant
JPW Industries, Inc.427 New Sanford Rd37086 La Vergne, TNÉtats-UnisOpérateur économique dans l’UE
Christian Satter, ToolParts-Group / ToolParts-ServiceKleinhaslach 3590599 DietenhofenAllemagneService et pièces détachées
Les documents techniques, l’identification des pièces détachées et l’assistance à la réparation restent disponibles en permanence auprès de ToolParts-Service.
