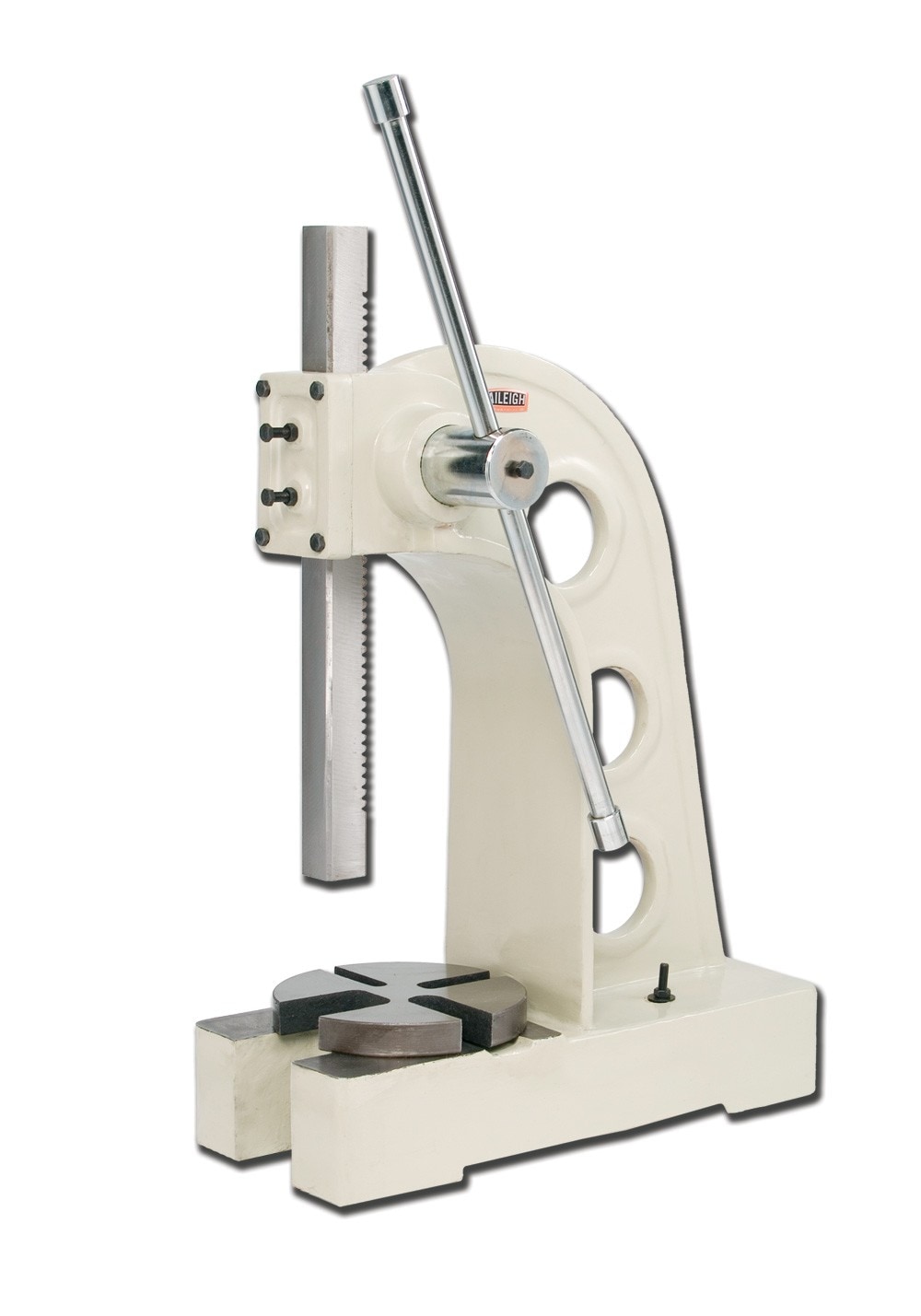

Baileigh AP-5 manuelle Dornpresse, 5 t
ArtikelnummerAP-5
Nach Auswahl der Kundengruppe
Schwere manuelle Dornpresse mit 5 t Presskraft (5.6 US tons), massivem Gussrahmen, 50 × 50 mm Vierkantstößel (2 × 2 in.) und vierfach positionierbarer Grundplatte.
VerfügbarLieferzeit: ca. 7 Tage
KundengruppeKauf: B2B · Anfrage: B2C
Überblick
Die Baileigh AP-5 ist für kraftvolle, kontrollierte Pressarbeiten in Fertigungs-, Montage- und Instandhaltungswerkstätten ausgelegt. Der steife Gussrahmen und der massive, einsatzgehärtete Vierkantstößel unterstützen eine direkte Kraftübertragung ohne elektrische oder pneumatische Versorgung. Mit 225,8 mm Ausladung (8.89 in.) und 400 mm maximaler Werkstückhöhe (15.75 in.) bietet die Presse Platz für zahlreiche Montage-, Einpress-, Auspress-, Niet- und Räumarbeiten. Die robuste, vierfach positionierbare Grundplatte lässt sich an unterschiedliche Werkstücke und handelsübliche Räumwerkzeuge anpassen. Die AP-5 kann auf einer geeigneten Werkbank oder einem entsprechend tragfähigen Sockel befestigt werden. Dies ist die perfekte Tonnage für jede Fertigungs- oder Maschinenwerkstatt zum Einpressen von Lagern, Buchsen oder zum Räumen von Keilnuten in Gegenstände. Diese Platte kann auch entfernt werden, um andere Gegenstände direkt auf den massiven Rahmen zu pressen. Wie alle Dornpressen von Baileigh kann diese auf einem Sockel oder einer Werkbank montiert werden. Rufen Sie an, um weitere Einzelheiten zu erfahren und die Lagerbestände zu überprüfen, die normalerweise wünschenswert sind, um sofort zufrieden zu sein. Baileigh-Dornpressen sind für jahrzehntelangen profitablen Einsatz gebaut.
- Manueller Betrieb ohne Strom oder Druckluft
- Steifer, maschinell bearbeiteter Gussrahmen
- Massiver, einsatzgehärteter Vierkantstößel
- Langer, verstellbarer Hebel zur Kraftübertragung
- Vierfach positionierbare Grundplatte
- Grundplatte für direkte Pressarbeiten herausnehmbar
- Montage auf geeigneter Werkbank oder tragfähigem Sockel
Vorteile
- Manueller Betrieb ohne Strom oder Druckluft
- Steifer, maschinell bearbeiteter Gussrahmen
- Massiver, einsatzgehärteter Vierkantstößel
- Langer, verstellbarer Hebel zur Kraftübertragung
- Vierfach positionierbare Grundplatte
- Grundplatte für direkte Pressarbeiten herausnehmbar
- Montage auf geeigneter Werkbank oder tragfähigem Sockel
Technische Daten
Bearbeitungsdaten
- Presskraft
- 5 t (5.6 US tons)
- Maximale Dornhöhe
- 70 mm (2.75 in.)
- Stößelabmessung
- 50 × 50 mm (2 × 2 in.)
- Ausladung
- 225,8 mm (8.89 in.)
- Maximale Werkstückhöhe
- 400 mm (15.75 in.)
- Stößelhub pro Umdrehung
- 216 mm (8.5 in.)
- Antrieb
- manuell (manuell)
- Versandabmessungen (L × B × H)
- 762 × 381 × 953 mm (30 × 15 × 37.5 in.)
Gewicht
- Versandgewicht
- 166 kg (365 lb)
Downloads
Bedienungsanleitungen und ErsatzteillistenProduktsicherheit
Quetsch-, Scher-, Schnitt-, Stanz- und Einzugsgefahr an Werkzeugen, Rollen und beweglichen Maschinenteilen. Scharfe und schwere Werkstücke sicher handhaben. Nur geschulte Personen; Kapazitätsgrenzen nicht überschreiten.
Maschine standsicher befestigen und nur innerhalb der in der Bedienungsanleitung genannten Material- und Leistungsgrenzen verwenden. Werkstück sicher führen beziehungsweise abstützen. Hände aus Biege-, Press-, Schneid-, Stanz- und Klemmstellen fernhalten; geeignete Hilfsmittel verwenden. Schutzbrille, Sicherheitsschuhe und schnittfeste Handschuhe beim Materialhandling tragen. Vor Einstell-, Werkzeugwechsel-, Reinigungs- oder Wartungsarbeiten die Maschine stillsetzen und vorhandene Energiequellen trennen.
