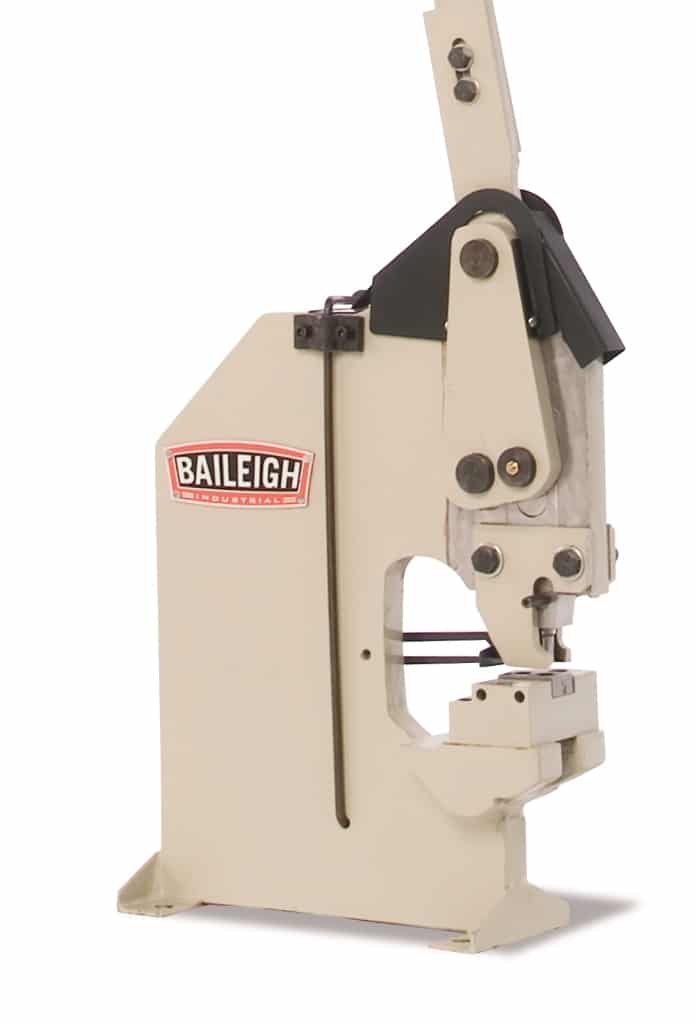

Baileigh HP-160 manuelle Blechstanze

Name: Baileigh HP-160 manuelle Blechstanze
Brand: Baileigh
SKU: HP-160
Price: 1111.00 EUR
Availability: InStock

ArtikelnummerHP-160

1.111,00 € brutto933,61 € nettoinkl. MwSt. · Versandkosten

Die Baileigh HP-160 ist eine handbetätigte Lochstanze mit 159 mm Ausladung für Löcher bis Ø 30 mm in Aluminium, Kupfer und Baustahl bis 3,5 mm.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

Baileigh HP-160 manuelle Blechstanze – Im Einsatz

Überblick

Die Baileigh HP-160 ist eine Handlochstanze für Werkstatt, Metallbau, Lüftungsbau und Ausbildung. Sie stanzt Rundlöcher in Aluminium, Kupfer und Baustahl und arbeitet ohne Motor über einen langen Handhebel.

Die Ausladung beträgt 159 mm. In Baustahl von 0,5 – 1,5 mm sind Lochdurchmesser von 6 – 30 mm möglich, bei 2,5 – 3,5 mm noch 10 – 17 mm. In Aluminium bis 5,0 mm lassen sich Löcher von 2,5 – 19,1 mm stanzen. Die Blechdicke darf den Stempeldurchmesser nicht überschreiten.

Der Stempel wird über einen Stift gehalten und lässt sich schnell wechseln, die Matrize wird über vier Stellschrauben auf den Stempel ausgerichtet. Ein Werkstückanschlag ermöglicht wiederholgenaues Stanzen. Die Maschine wird auf Werkbank, Tisch oder Boden verschraubt.

Mitgeliefert werden der zweiteilige Handhebel mit Befestigungsschrauben und die Bedienungsanleitung.

Ausstattung auf einen Blick

Ausladung 159 mm
Baustahl bis 3,5 mm
Lochdurchmesser bis 30 mm
Schneller Stempelwechsel über Stift
Matrize über 4 Stellschrauben ausrichtbar
Werkstückanschlag, Handbetrieb ohne Motor

Vorteile

Handbetätigte Lochstanze für Aluminium, Kupfer und Baustahl, Baustahl bis 3,5 mm
Lochdurchmesser bis 30 mm in dünnem Blech
Werkstückanschlag für wiederholgenaues Stanzen
Matrize über vier Stellschrauben auf den Stempel ausrichtbar, Stempel über Stift schnell wechselbar
Zum Aufschrauben auf Werkbank, Tisch oder Boden

Technische Daten

Bearbeitungsdaten

Ausladung: 159 mm
Lochdurchmesser Aluminium 0,5 – 5,0 mm: Ø 2,5 – 19,1 mm
Lochdurchmesser Kupfer 0,5 – 1,5 mm: Ø 3 – 30 mm
Lochdurchmesser Kupfer 1,5 – 5,0 mm: Ø 5 – 19,1 mm
Lochdurchmesser Baustahl 0,5 – 1,5 mm: Ø 6 – 30 mm
Lochdurchmesser Baustahl 1,5 – 2,5 mm: Ø 8 – 18 mm
Lochdurchmesser Baustahl 2,5 – 3,5 mm: Ø 10 – 17 mm
Blechdicke max.: nicht größer als der Stempeldurchmesser

Weitere Daten

Bezugswerkstoff Zugfestigkeit: Baustahl 414 N/mm²
Antrieb: manuell

Abmessungen

Platzbedarf mit Handhebel (L × B): 1778 × 165 mm
Versandmaße (L × B × H): 521 × 229 × 930 mm

Gewicht

Versandgewicht: 79,8 kg

Lieferung & Lieferumfang

Lieferumfang

Baileigh HP-160 Handlochstanze
1 × Handhebel (2-teiliges Rohr)
2 × Sechskantschraube mit Federring und Sicherungsmutter zur Hebelmontage
Bedienungsanleitung mit Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

Quetsch-, Scher-, Schnitt-, Stanz- und Einzugsgefahr an Werkzeugen, Rollen und beweglichen Maschinenteilen. Scharfe und schwere Werkstücke sicher handhaben. Nur geschulte Personen; Kapazitätsgrenzen nicht überschreiten.

Maschine standsicher befestigen und nur innerhalb der in der Bedienungsanleitung genannten Material- und Leistungsgrenzen verwenden. Werkstück sicher führen beziehungsweise abstützen. Hände aus Biege-, Press-, Schneid-, Stanz- und Klemmstellen fernhalten; geeignete Hilfsmittel verwenden. Schutzbrille, Sicherheitsschuhe und schnittfeste Handschuhe beim Materialhandling tragen. Vor Einstell-, Werkzeugwechsel-, Reinigungs- oder Wartungsarbeiten die Maschine stillsetzen und vorhandene Energiequellen trennen.
