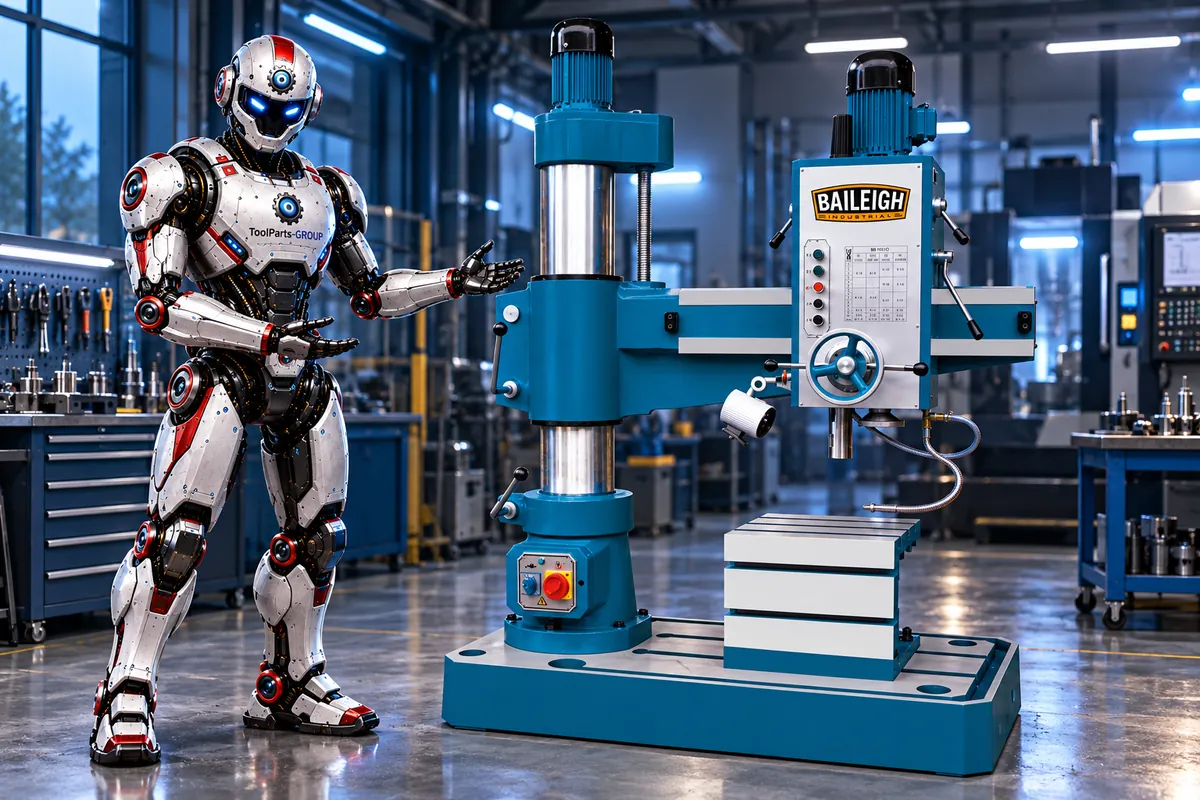

Baileigh RD-1000M Radialbohrmaschine

Die Baileigh RD-1000M ist eine Radialbohrmaschine für das Bohren großer und schwerer Werkstücke in Stahl-, Maschinen- und Behälterbau sowie Instandhaltung. Der Bohrkopf sitzt auf einem um die Säule schwenkbaren Ausleger und wird zur Bohrposition gefahren, das Werkstück bleibt liegen. Der Spindelmotor leistet 1,5 kW (2 PS), die Bohrleistung beträgt 40 mm.

Die Ausladung reicht von 198 bis 1000 mm, der Abstand Sockel – Spindel von 262 bis 1062 mm. Der Ausleger wird über einen eigenen Motor (0,55 kW) mit 1200 mm/min angehoben und abgesenkt und lässt sich um 360° schwenken. Die Spindel mit Aufnahme MK4 läuft in 6 Stufen von 75 bis 1220 U/min, der Pinolenhub beträgt 250 mm mit 3 Vorschubstufen von 0,10 bis 0,25 mm/U. Maximales Spindeldrehmoment 200 Nm, maximale Vorschubkraft 6300 N.

Säule und Ausleger werden über Klemmhebel arretiert, ein kastenförmiger Arbeitstisch nimmt das Werkstück auf. Die Kühlmittelpumpe (0,09 kW) fördert aus dem im Sockel eingegossenen Tank. Das Gewicht beträgt 1700 kg, mitgeliefert wird die Bedienungsanleitung.

Ausstattung auf einen Blick

• Bohrleistung 40 mm, Spindelaufnahme MK4
• Ausladung 198 – 1000 mm
• 6 Drehzahlstufen 75 – 1220 U/min, 3 Vorschubstufen
• Motorische Auslegerhöhenverstellung, Schwenkbereich 360°
• Kastentisch und Kühlmittelsystem im Sockel
