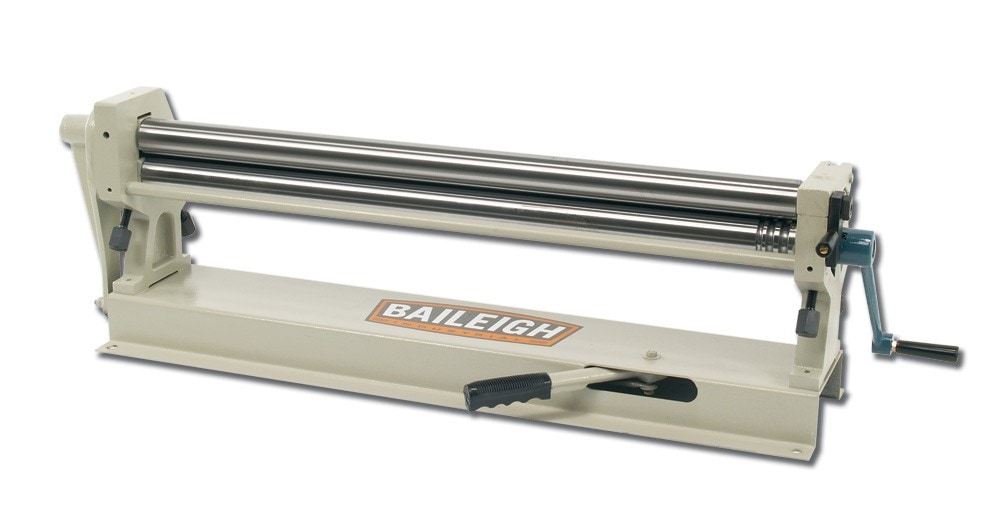

Baileigh SR-3622M Rundbiegemaschine
ArtikelnummerSR-3622M
Nach Auswahl der Kundengruppe
Baileigh SR-3622M: Rundbiegemaschine für professionelle Metallbearbeitungsaufgaben. Die technischen Angaben wurden direkt aus dem modellbezogenen Manual übernommen. Kerndaten: Specifications Table: 4-1; Model number SR: 3622M; Stock Number BA9: 1007304.
VerfügbarLieferzeit: ca. 7 Tage
KundengruppeKauf: B2B · Anfrage: B2C
Überblick
Die Baileigh SR-3622M ist als Rundbiegemaschine für den professionellen Werkstatteinsatz ausgelegt. Konstruktion, Bedienung und Leistungsdaten sind im zugehörigen Maschinenmanual dokumentiert. Der Datensatz übernimmt ausschließlich modellbezogene Angaben und behält die ursprünglichen Einheiten direkt neben den metrischen Werten bei. Zu den wichtigsten dokumentierten Daten gehören Specifications Table: 4-1; Model number SR: 3622M; Stock Number BA9: 1007304. Die Feinblechwalze verfügt drei Rillen zum Rollen von Stäben oder Draht.
Technische Daten
Bearbeitungsdaten
- Specifications Table
- 4-1
- Model number SR
- 3622M
- Stock Number BA9
- 1007304
- Power
- manuell General Specifications Upper
- Roll Diameter
- 50,8 mm (2 in.)
- Minimum Forming Diameter
- 76,2 mm (3 in.)
- Wire Grooves
- Ja – 3 11,3 mm (.447 in.) 9,6 mm (.380 in.) 7,2 mm (.285 in.)
- Capacity (Mild Steel)
- 0,76 mm (22 ga.)
- Forming Width
- 915 mm (36 in.) Weights and Dimensions
- Versandabmessungen (Shipping Dimensions)
- 1397 × 381 × 534 mm (55 × 15 × 21 in.)
- PAGE
- 6 ---
- Read and understand the entire contents of this
- manuell before attempting assembly or
Gewicht
- Versandgewicht (Shipping Weight)
- 130 kg (286 lb)
Downloads
Bedienungsanleitungen und ErsatzteillistenProduktsicherheit
Quetsch-, Scher-, Schnitt-, Stanz- und Einzugsgefahr an Werkzeugen, Rollen und beweglichen Maschinenteilen. Scharfe und schwere Werkstücke sicher handhaben. Nur geschulte Personen; Kapazitätsgrenzen nicht überschreiten.
Maschine standsicher befestigen und nur innerhalb der in der Bedienungsanleitung genannten Material- und Leistungsgrenzen verwenden. Werkstück sicher führen beziehungsweise abstützen. Hände aus Biege-, Press-, Schneid-, Stanz- und Klemmstellen fernhalten; geeignete Hilfsmittel verwenden. Schutzbrille, Sicherheitsschuhe und schnittfeste Handschuhe beim Materialhandling tragen. Vor Einstell-, Werkzeugwechsel-, Reinigungs- oder Wartungsarbeiten die Maschine stillsetzen und vorhandene Energiequellen trennen.
