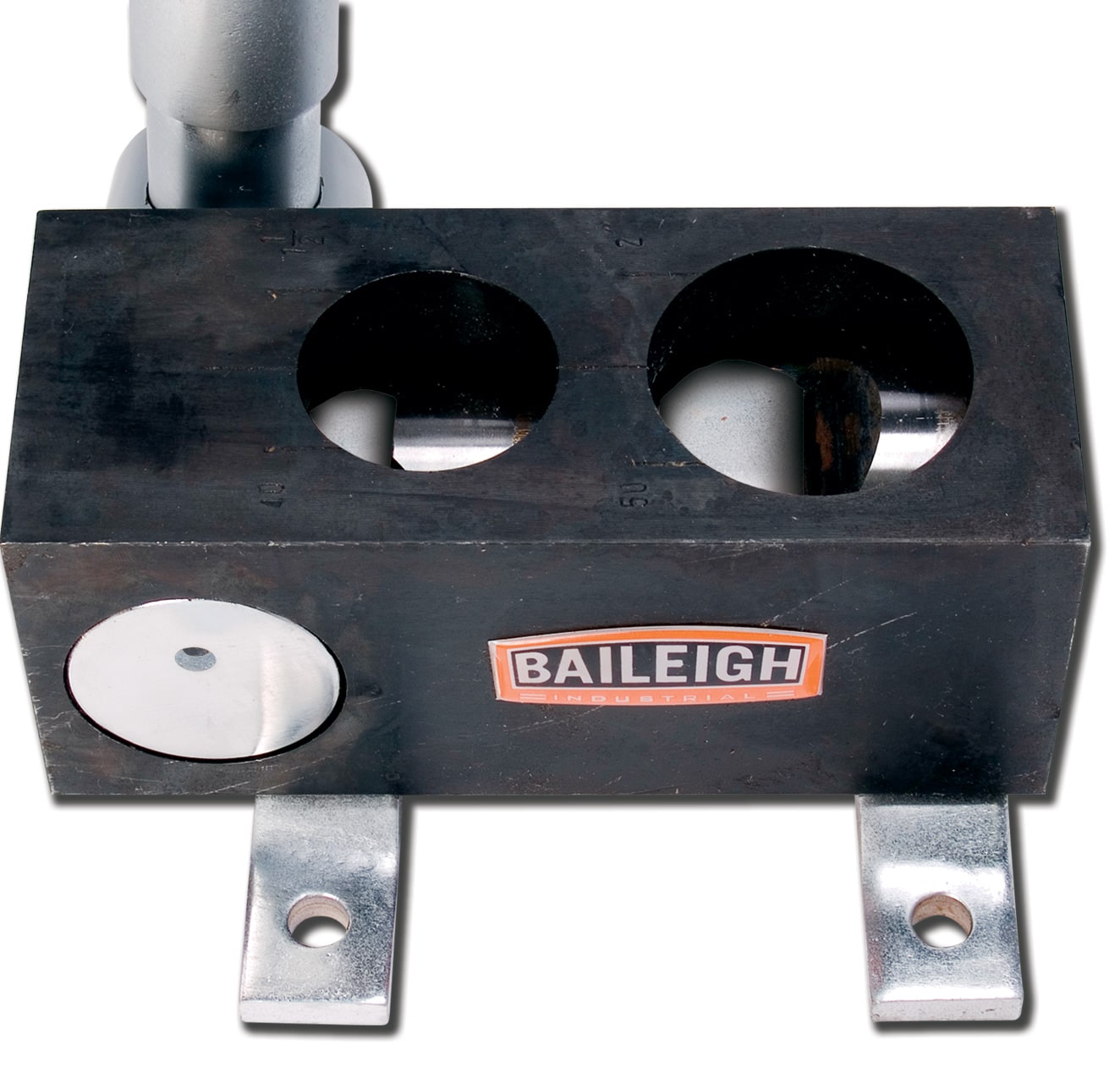

Baileigh TN-200M Rohrausklinkmaschine

Name: Baileigh TN-200M Rohrausklinkmaschine
Brand: Baileigh
SKU: TN-200M
Price: 762.00 EUR
Availability: InStock

ArtikelnummerTN-200M

762,00 € brutto640,34 € nettoinkl. MwSt. · Versandkosten

Die Baileigh TN-200M ist eine manuelle Rohrausklinkmaschine mit Handhebel für Rohre DN 40 und DN 50 mit bis zu 4 mm Wandstärke.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

Baileigh TN-200M Rohrausklinkmaschine – Im Einsatz

Überblick

Die Baileigh TN-200M ist eine handbetätigte Rohrausklinkmaschine für Metallbau, Geländerbau und Montage. Sie klinkt Rohre der Nennweiten DN 40 und DN 50 mit einer Wandstärke von bis zu 4 mm aus. Die Maschine arbeitet ohne Motor, der Schnitt erfolgt über einen Handhebel.

Das Schneidwerkzeug arbeitet nach dem Nibbelprinzip: Das Rohrende wird bis zum Anschlag in die passende Öffnung gesteckt und der Hebel nach unten gezogen. Schwer zu schneidende Stellen wie Schweißnähte werden in mehreren Durchgängen bearbeitet. Bei senkrechter Montage fallen die Ausschnitte selbständig heraus.

Die TN-200M wird auf einer Werkbank, an einer Säule oder an einem Pfosten befestigt, waagerecht oder senkrecht. Vier Schrauben mit Muttern und Unterlegscheiben für die Befestigung werden mitgeliefert. Das Versandgewicht beträgt 16 kg.

Ausstattung auf einen Blick

Ausklinkkapazität DN 40 und DN 50
Wandstärke bis 4 mm
Handhebel, Nibbelprinzip
Montage auf Werkbank, Säule oder Pfosten
Befestigungsmaterial im Lieferumfang
Handbetrieb ohne Motor

Technische Daten

Bearbeitungsdaten

Ausklinkkapazität Rohr: DN 40 / DN 50 (1 1/2 und 2 Zoll)
Wandstärke max.: 4 mm

Weitere Daten

Antrieb: manuell, Handhebel
Montage: Werkbank, Säule oder Pfosten, waagerecht oder senkrecht

Abmessungen

Versandmaße (L × B × H): 508 × 178 × 178 mm

Gewicht

Versandgewicht: 16 kg

Lieferung & Lieferumfang

Lieferumfang

Baileigh TN-200M manuelle Rohrausklinkmaschine
4 × Sechskantschraube M10 × 75 mm
4 × Unterlegscheibe M10
4 × Sechskantmutter M10
Bedienungsanleitung

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

Quetsch-, Scher-, Schnitt-, Stanz- und Einzugsgefahr an Werkzeugen, Rollen und beweglichen Maschinenteilen. Scharfe und schwere Werkstücke sicher handhaben. Nur geschulte Personen; Kapazitätsgrenzen nicht überschreiten.

Maschine standsicher befestigen und nur innerhalb der in der Bedienungsanleitung genannten Material- und Leistungsgrenzen verwenden. Werkstück sicher führen beziehungsweise abstützen. Hände aus Biege-, Press-, Schneid-, Stanz- und Klemmstellen fernhalten; geeignete Hilfsmittel verwenden. Schutzbrille, Sicherheitsschuhe und schnittfeste Handschuhe beim Materialhandling tragen. Vor Einstell-, Werkzeugwechsel-, Reinigungs- oder Wartungsarbeiten die Maschine stillsetzen und vorhandene Energiequellen trennen.
