DYNACUT Minimalmengenschmierung MVE – Nebelschmierung

Das DYNACUT MVE bringt Schmierstoff als feinen Nebel direkt an die Reibstelle zwischen Werkzeug und Werkstück. Es arbeitet als Verlustschmierung und ist ausschließlich für die Außenschmierung bei Zerspan- und Umformprozessen vorgesehen – als Erstausrüstung oder zur Nachrüstung an Maschinen mit vorhandener KSS-Versorgung.

Nach dem Venturi-Prinzip zerstäubt Druckluft das niedrigviskose Kühlmittel zu Nebel. Die Mengen von Luft und Kühlmittel werden über Nadelventile eingestellt. Luft und Schmierstoff werden über Magnetventile geschaltet, sodass sich das System elektrisch, zum Beispiel über die CNC-Steuerung, zu- und abschalten lässt. Die Magnetventile werden mit 230 V angeschlossen.

Der PE-Behälter fasst 1,5 l, der Schmierstoffverbrauch liegt bei 0–100 ml/h. Bei Eingangsdruck min. 3 bar / max. 8 bar verbraucht das System je nach Düseneinstellung 50–80 l/min Luft, der Druckluftanschluss hat 6 mm. Das Gewicht beträgt 3 kg.

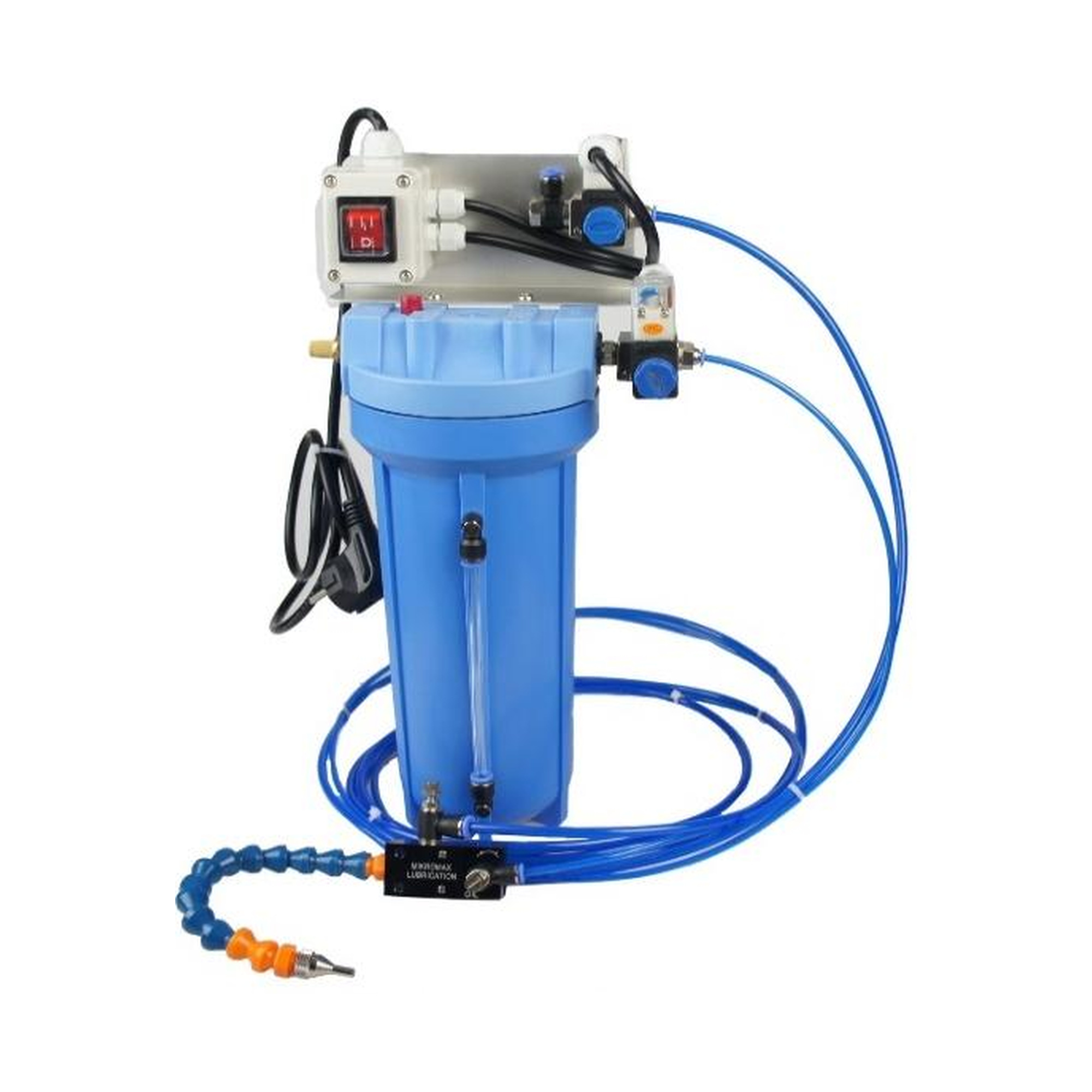

Geliefert wird das System komplett montiert und betriebsbereit mit Kühlmittelbehälter samt Ansaugfilter, ca. 3 m Verbindungsschlauch und Sprühkopf mit Nadelventil und flexibel einstellbarer Düse. Schmierstoff ist nicht enthalten, es sind nur für MMS freigegebene Schmierstoffe zu verwenden.

Ausstattung auf einen Blick

• Nebelschmierung nach dem Venturi-Prinzip
• Magnetventile für Luft und Schmierstoff, 230 V
• Nadelventile für Luft und Kühlmittel
• Verbrauch 0–100 ml/h, 1–2 Abgänge
• Komplett montiert und betriebsbereit
