DYNACUT Minimalmengenschmierung KSM-DS – Distanzschmiersystem

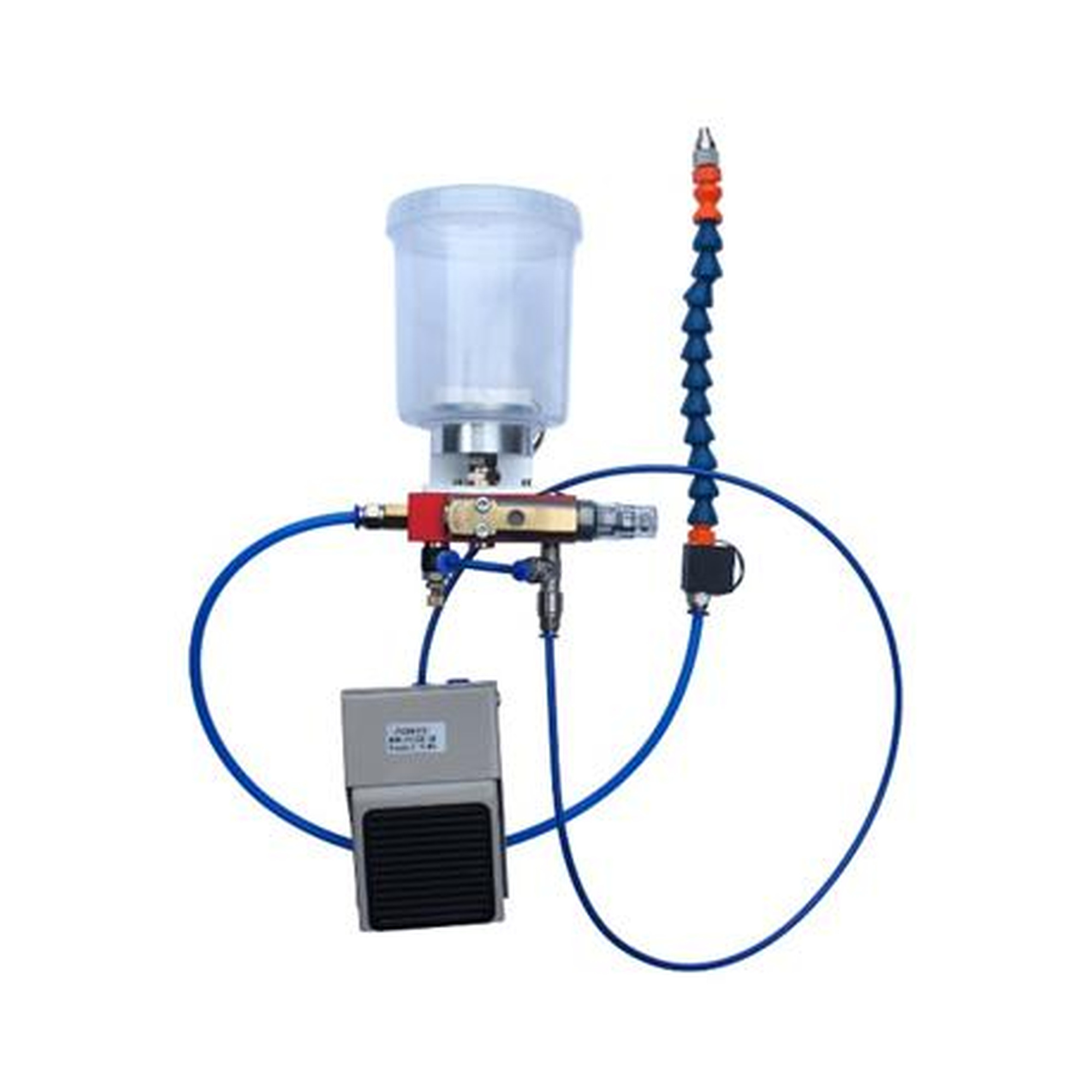

Name: DYNACUT Minimalmengenschmierung KSM-DS - Distanzschmiersystem
Brand: DYNACUT
SKU: 8-183
Price: 376.90 EUR
Availability: InStock

Artikelnummer8-183

376,90 € brutto316,72 € nettoinkl. MwSt. · Versandkosten

Das DYNACUT KSM-DS ist ein airless Distanzschmiersystem für die punktuelle Tröpfchenschmierung an Bohr- und Gewindeschneidmaschinen, ausgelöst per Fußschalter oder Magnetventil.

Verfügbar

Lieferzeit / Bereitstellung: ca. 6 Werktage Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung.

KundengruppeKauf: Unternehmen und Privatkunden

DYNACUT Minimalmengenschmierung KSM-DS - Distanzschmiersystem – Im Einsatz

Überblick

Das DYNACUT KSM-DS ist ein airless Distanzschmiersystem aus der Baureihe KSM. Es bringt Schmierstoff punktuell als Tropfen an die Bearbeitungsstelle und ist für Bohr- und Gewindeschneidmaschinen vorgesehen.

Kernstück ist eine luftbetätigte Kolbenpumpe. Die Schmierimpulse werden über einen pneumatischen Fußschalter oder ein Magnetventil ausgelöst, die Fördermenge je Impuls lässt sich über den einstellbaren Kolbenhub stufenlos anpassen. Das System ist einfach aufgebaut und kann optional mit einem Magneten an der Maschine befestigt werden.

Verwendet werden können gängige Schmierstoffe für die Minimalmengenschmierung, auch mit unterschiedlicher Viskosität. Schmierstoff ist nicht im Lieferumfang enthalten, geliefert wird das System mit Bedienungsanleitung.

Ausstattung auf einen Blick

Airless-Distanzschmierung ohne Sprühluft
Auslösung per Fußschalter oder Magnetventil
Fördermenge je Impuls stufenlos über den Kolbenhub
Optional mit Magnet zur Befestigung

Vorteile

Airless-Distanzschmierung ohne Sprühluft
Schmierimpulse per Fußschalter oder Magnetventil auslösbar
Fördermenge je Impuls über den Kolbenhub stufenlos einstellbar
Einfache Bauweise, optional mit Magnet an der Maschine zu befestigen

Technische Daten

Bearbeitungsdaten

Ausführung: KSM-DS Distanzschmiersystem, airless
Schmierverfahren: punktuelle Tröpfchenschmierung
Einsatz: Bohr- und Gewindeschneidmaschinen
Pumpe: luftbetätigte Kolbenpumpe
Auslösung Schmierimpuls: pneumatischer Fußschalter oder Magnetventil
Fördermenge je Impuls: stufenlos über Kolbenhub einstellbar

Weitere Daten

Befestigung: optional mit Magnet
Schmierstoff: nicht im Lieferumfang
Zulässige Schmierstoffe: gängige MMS-Schmierstoffe, auch unterschiedlicher Viskosität

Lieferung & Lieferumfang

Lieferumfang

DYNACUT KSM-DS Minimalmengenschmiersystem
Bedienungsanleitung

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

Druckluft und austretender Schmierstoff können Augen-, Haut- und Injektionsverletzungen verursachen; Leitungen können sich bei Beschädigung schlagartig lösen.
Aerosole und Ölnebel nicht einatmen. Mineralölhaltige Aerosole können gesundheitsschädlich sein; wirksame Absaugung beziehungsweise ausreichende Lüftung sicherstellen.
Schmierstoffnebel kann entzündlich sein. Zündquellen, offenes Feuer, Funken und Rauchen im Arbeitsbereich ausschließen.
Rotierende Werkzeuge, bewegte Maschinenteile und Späne verursachen zusätzliche Quetsch-, Schnitt- und Einzugsgefahren; Schutzhauben der Maschine müssen wirksam bleiben.
Bei Undichtigkeit, ungewöhnlichem Druckabfall, beschädigten Leitungen, Fehlfunktion oder unbeabsichtigtem Austritt Anlage sofort stillsetzen.
Behälter und Leitungen können auch nach dem Abschalten unter Druck stehen.
Falsche Versorgungsspannung, Feuchtigkeit oder beschädigte Leitungen können Stromschlag, Kurzschluss, Brand oder unbeabsichtigtes Schalten verursachen.

Vor Inbetriebnahme die zum Produkt und zur Maschine gehörenden Herstellerhinweise sowie das Sicherheitsdatenblatt des Schmierstoffs vollständig beachten.
Vor Montage, Reinigung, Befüllung, Düsenwechsel, Fehlersuche oder Wartung Druckluft absperren, Anlage vollständig drucklos machen und gegen Wiedereinschalten sichern; Manometer muss vor dem Öffnen null anzeigen.
Vor jeder Benutzung Behälter, Schläuche, Steckverbinder, Ventile, Düse und Befestigungen auf festen Sitz, Verschleiß, Knicke, Undichtigkeit und Beschädigung prüfen.
Düse sicher befestigen und so ausrichten, dass Personen nicht getroffen werden und keine Kollision mit Werkzeug, Werkstück, Spannmittel oder Schutzhaube möglich ist.
Nur sauberen, geeigneten Schmierstoff einfüllen; Kennzeichnung, Mischbarkeit und Vorgaben des Sicherheitsdatenblatts beachten. Verschüttetes Material sofort aufnehmen.
Erforderliche persönliche Schutzausrüstung der Maschinenbearbeitung und des Schmierstoff-Sicherheitsdatenblatts verwenden, mindestens geeigneten Augen- und Hautschutz.
Nach Eingriffen Dichtheit und sicheren Sitz bei niedrigem Druck prüfen; Anlage erst danach kontrolliert auf Betriebsdruck bringen.
Füllstand, Druckeinstellung und Sprühbild regelmäßig kontrollieren; Behälter niemals unter Druck öffnen.
Elektrischen Anschluss nur durch eine Elektrofachkraft nach den angegebenen Nennwerten herstellen; vor Arbeiten spannungsfrei schalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen.

Ausschließlich zur äußerlichen Minimalmengenschmierung geeigneter Bearbeitungs- und Umformprozesse an Werkzeugmaschinen verwenden.
Nur mit für Minimalmengenschmierung geeigneten Schmierstoffen und innerhalb der technischen Grenzwerte des jeweiligen DYNACUT-Produkts betreiben.
Installation, Einstellung, Betrieb und Wartung dürfen nur durch unterwiesene beziehungsweise fachkundige Personen erfolgen.
Produktbezeichnung, Ausführung, Anschlussdaten und Kompatibilität vor Montage mit der vorgesehenen Maschine und dem eingesetzten DYNACUT-System abgleichen.
Komplettsystem standsicher montieren und ausschließlich mit den vorgesehenen Druckluft-, Behälter- und Düsenkomponenten betreiben.

Nicht auf Menschen oder Tiere richten und nicht zur Körper-, Raum-, Lebensmittel- oder Atemluftbehandlung verwenden.
Keine gefährlichen oder unverträglichen Medien einfüllen oder fördern, insbesondere kein Benzin, keine Nitroverdünnung, keine konzentrierten Säuren, keine chlorierten Kohlenwasserstoffe und keine Lösungen mit mehr als 30 % Alkohol.
Nicht in explosionsgefährdeten Bereichen, an offenen Flammen, Funken, glühenden Teilen oder heißen Oberflächen betreiben.
Zulässigen Druck, elektrische Nennwerte und Medienverträglichkeit niemals überschreiten; Sicherheitsorgane nicht überbrücken.
Keine eigenmächtigen Umbauten, ungeprüften Ersatzteile oder nicht freigegebenen Kombinationen verwenden.

Schmierstoffreste, Reinigungsflüssigkeiten und verunreinigte Bindemittel auffangen und nach Sicherheitsdatenblatt sowie örtlichen Vorschriften entsorgen; nicht in Kanalisation, Boden oder Gewässer gelangen lassen.
Produkt vor Demontage oder Entsorgung vollständig drucklos machen und Restmedien in einem geeigneten, gekennzeichneten Behälter sichern.
Metall-, Kunststoff- und Verpackungsbestandteile soweit zulässig getrennt der Wiederverwertung zuführen.
Elektrische oder elektronische Komponenten getrennt vom Hausmüll über die vorgesehenen Sammelwege entsorgen.
