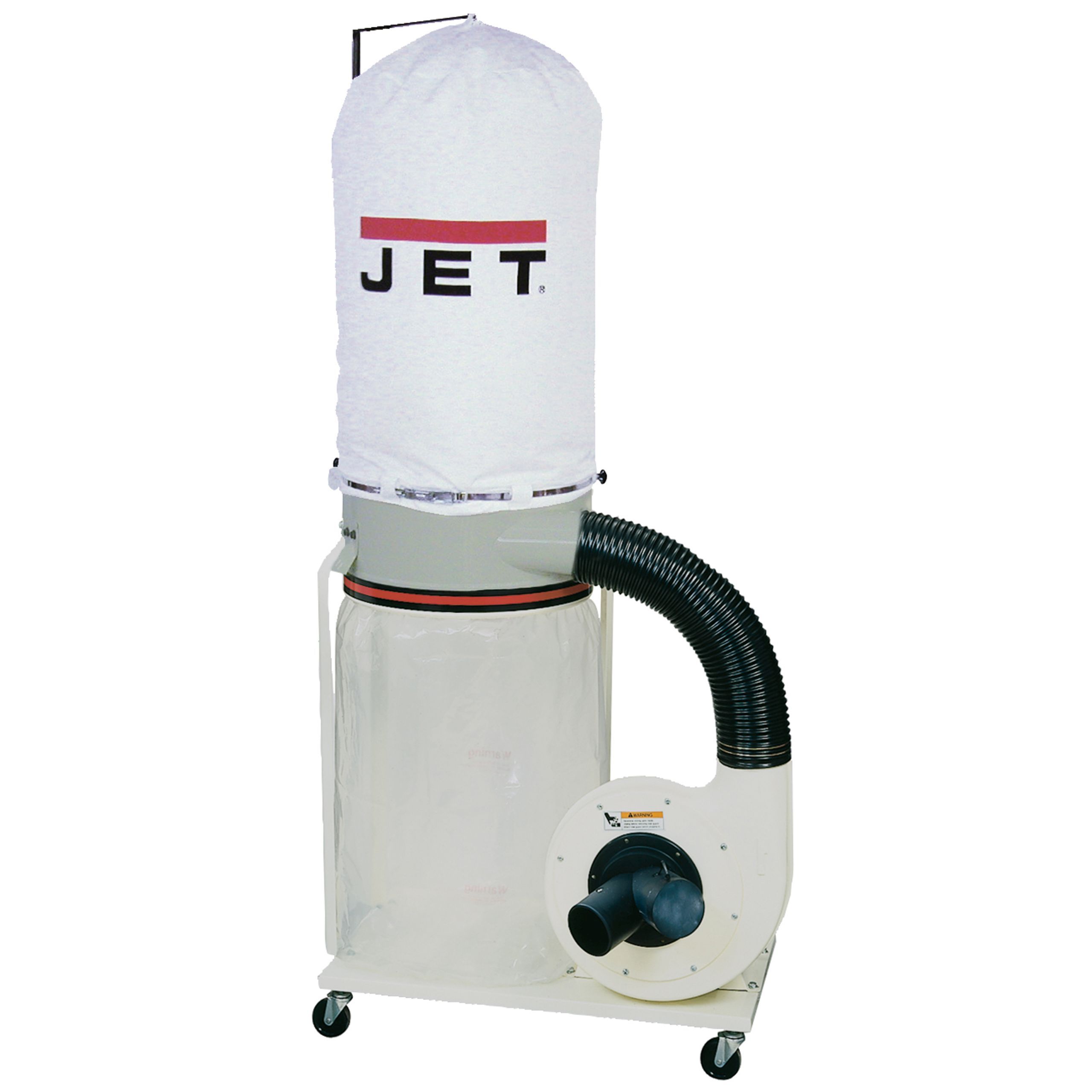

Die JET DC-1100A-T ist eine fahrbare Absauganlage mit Vortex-Cone für Holzspäne und Holzstaub. Drehstrommotor 400 V mit 1,1 kW, Saugvolumen 1620 m³/h (Ø 150) / 1150 m³/h (Ø 100).

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

JET DC-1100A-T Absauganlage – Im Einsatz

Überblick

Die JET DC-1100A-T ist eine fahrbare Absauganlage für Tischlereien, Werkstätten und Schulen. Sie ist zum Absaugen von Holzspänen und Holzstaub an Säge-, Hobel-, Fräs- und Schleifmaschinen bestimmt. Das Absaugen von Flüssigkeiten, Metall-, Glas- oder Gesteinsteilen ist nicht zulässig.

Der Induktionsmotor mit 400 V und 1,1 kW ist für den Dauerbetrieb geeignet und erzeugt ein Saugvolumen von 1620 m³/h (Ø 150) / 1150 m³/h (Ø 100) bei 1700 Pa Unterdruck. Der Anschluss mit Ø 150 mm wird über einen Y-Stutzen auf 2 × Ø 100 mm aufgeteilt, so können zwei Maschinen angeschlossen werden.

Der Wirbelkegel (Vortex-Cone) scheidet die Späne im Spänesack ab, nur Luft und feine Partikel gelangen in den Filterbereich. Das Spänevolumen wird verdichtet, der Sack muss seltener geleert werden. Der Filtersack erreicht eine Filtereffizienz von 99 % bei 30 Mikron. Mitgeliefert werden Filtersack, Fahreinrichtung, Kegel mit Halterung, Y-Stutzen und fünf Spänesäcke mit 200 l.

Ausstattung auf einen Blick

Induktionsmotor 400 V, 1,1 kW
Saugvolumen 1620 m³/h (Ø 150) / 1150 m³/h (Ø 100)
Unterdruck 1700 Pa
Vortex-Cone zur Spänetrennung
Filtersack 99 % bei 30 Mikron
Y-Stutzen 2 × Ø 100 mm, fahrbar

Vorteile

Effektive Trennung – Der Wirbelkegel lenkt Späne gezielt in den Auffangsack, während nur feinste Partikel den Filterbereich erreichen.
Weniger Wartung – Reduziertes Spänevolumen bedeutet selteneres Entleeren des Sacks.
Dauerbetrieb geeignet – Leistungsstarker Induktionsmotor für zuverlässige, langanhaltende Absaugung.

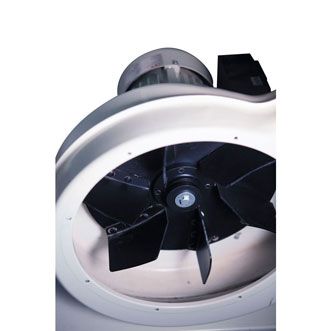

Vibrationsfrei & leise – Feingewuchtetes Stahl-Lüfterrad sorgt für ruhigen Lauf.

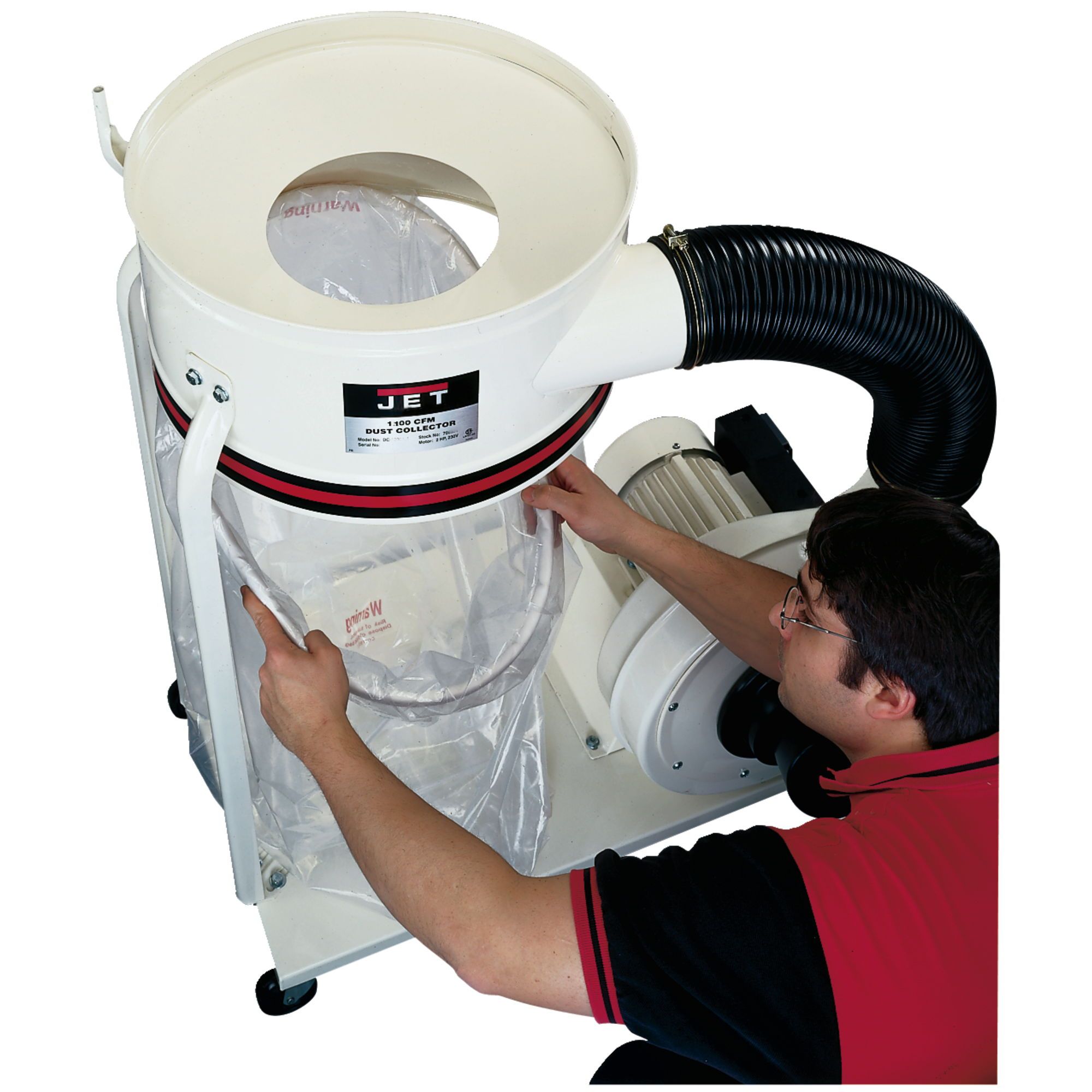

Einfache Handhabung – Schnappring-Montage für schnellen Sackwechsel, kein umständlicher Spanngurt nötig.

Technische Daten

Elektrik

Spannung: 400 V ~3L/PE, 50 Hz
Phasen: 3 Phasen
Aufnahmeleistung: 1,5 kW
Abgabeleistung S1: 1,1 kW (1,5 PS)
Betriebsstrom: 2 A
Anschlussleitung: H05VV-F 4 × 1,5 mm²
Bauseitige Absicherung: 10 A

Absaugung

Anschluss: Ø 150 mm (2 × Ø 100 mm)
Saugvolumen: 1620 m³/h (Ø 150) / 1150 m³/h (Ø 100)
Unterdruck: 1700 Pa
Filtereffizienz: 99 % bei 30 Mikron
Spänesack-Volumen: 200 l
Spänesackmaß: 785 × 940 mm

Abmessungen

Abmessungen (L × B × H): 940 × 510 × 2000 mm

Gewicht

Nettogewicht: 48 kg
Versandgewicht: 73 kg

Weitere Daten

Schalldruckpegel: LpA 80 dB(A)
Marke: JET
Produkttyp: Maschine
Baureihe: DC-1100A
Modell/Typ: Absauganlage
Original/Kompatibel: Originalprodukt

Lieferung & Lieferumfang

Lieferumfang

JET DC-1100A-T Absauganlage mit Vortex-Cone
Filtersack 30 Mikron
Fahreinrichtung
Kegelhalterung
Kegel (Vortex-Cone)
Y-Stutzen 2 × Ø 100 mm

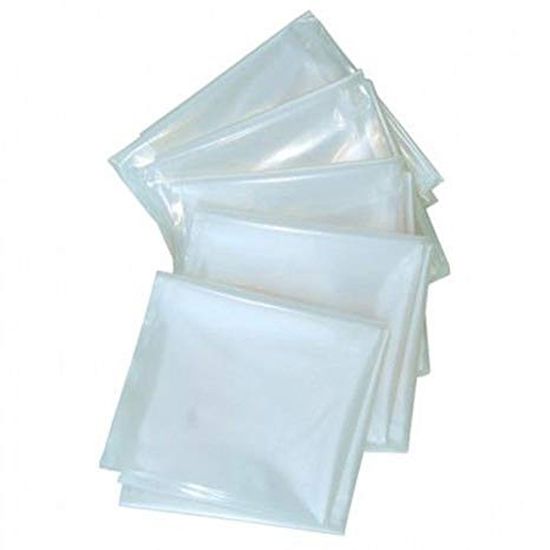

5 × Spänesäcke

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Brand- und Explosionsgefahr durch Holzstaub, Funken oder Glut; Einzugs- und Verletzungsgefahr am Laufrad. Keine heißen, glimmenden, flüssigen, metallischen, explosiven oder nicht zugelassenen Stoffe absaugen. Vor Öffnen, Entleeren oder Warten vollständig vom Netz trennen.

Produktsicherheit – JET DC-1100A-T Absauganlage. • Nur bestimmungsgemäß, innerhalb der angegebenen Leistungsgrenzen und nach der vollständigen Betriebsanleitung verwenden; nur durch unterwiesene erwachsene Personen. • Vor jeder Nutzung Maschine, Befestigung, Schutzhauben, Schalter, Anschlussleitung und Absaugung prüfen; beschädigte oder unvollständige Maschinen nicht betreiben. • Für sicheren Stand, freie Arbeitszone, ausreichende Beleuchtung und die laut Typenschild und Betriebsanleitung richtige Stromversorgung sorgen; erforderliche Elektroarbeiten nur durch Elektrofachkräfte. • Vor Einrichten, Werkzeug- oder Filterwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung tragen, Schmuck ablegen und langes Haar sichern; Augen- und Gehörschutz sowie bei Staub geeigneten Atemschutz nach Betriebsanleitung und Gefährdungsbeurteilung verwenden. • Kinder und unbefugte Personen fernhalten; Schutz- und Sicherheitseinrichtungen niemals entfernen, überbrücken oder unwirksam machen. • Nur die in der Betriebsanleitung ausdrücklich zugelassenen Holzstäube und Späne absaugen; keine Funken, Glut, heißen Teile, Flüssigkeiten, Metallstäube sowie explosionsfähigen oder gesundheitsgefährlichen Stoffe aufnehmen. • Schläuche, Filter und Sammelbehälter dicht und korrekt montieren; vorgeschriebene Erdung und antistatische Maßnahmen einhalten und den Füllstand regelmäßig kontrollieren. • Nie in Ansaugöffnung oder Laufrad greifen; Behälter und Filter staubarm, mit geeigneter Schutzausrüstung und erst nach vollständiger Netztrennung leeren oder wechseln.
