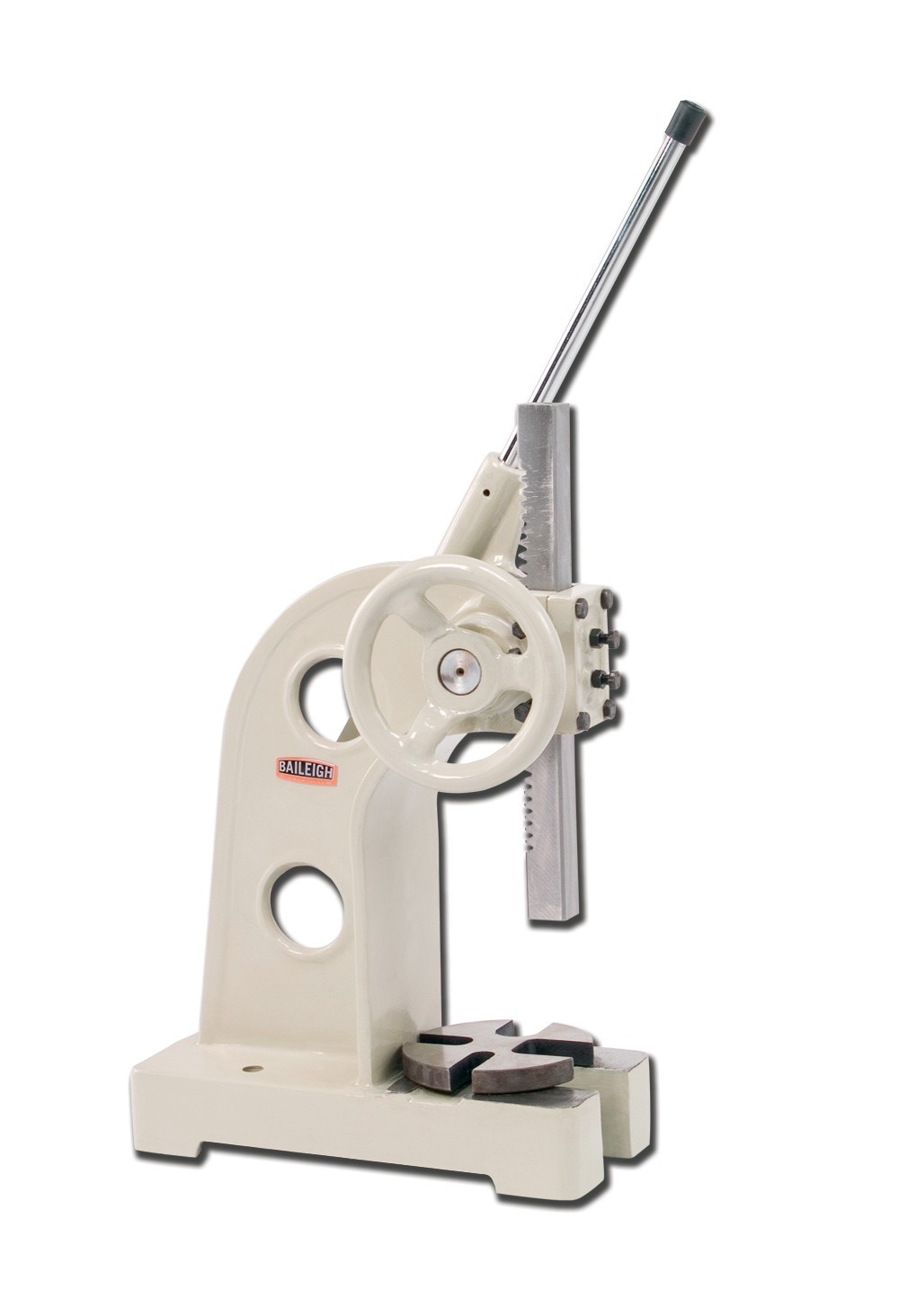

Baileigh AP-3R manuelle Ratschen-Dornpresse, 2,7 t
ArtikelnummerAP-3R
Nach Auswahl der Kundengruppe
Manuelle Dornpresse mit 2,7 t Presskraft (3 US tons), Ratschenhebel, Schnellverstell-Handrad und starrer Gusskonstruktion. Geeignet für kontrollierte Press-, Montage-, Niet- und Räumarbeiten.
VerfügbarLieferzeit: ca. 7 Tage
KundengruppeKauf: B2B · Anfrage: B2C
Überblick
Die Baileigh AP-3R verbindet eine robuste Gusskonstruktion mit fein dosierbarer Handbetätigung. Der Ratschenhebel unterstützt eine kontrollierte Kraftübertragung, während das Handrad den Stößel schnell positioniert und zugleich kleine, präzise Zustellbewegungen ermöglicht. Der einsatzgehärtete Vierkantstößel und die maschinell bearbeitete, vierfach positionierbare Grundplatte unterstützen wiederholgenaue Arbeiten. Mit 127 mm Ausladung (5 in.) und 279 mm maximaler Werkstückhöhe (11 in.) eignet sich die Presse insbesondere zum Ein- und Auspressen, Nieten, Montieren sowie für Räumarbeiten in Werkstatt und Fertigung. Diese Dornpressmaschine zur Blechumformung ist eine Ratschenhebelmaschine, die es dem Bediener ermöglicht, mit einem Ratschenbetätiger die größte Hebelwirkung aus jedem Zug des Griffs herauszuholen. Diese Dornpresse verfügt über einen soliden, einsatzgehärteten Stößel für jederzeit perfekte Pressungen und bietet jahrelangen rentablen Einsatz bei voller Leistung. Alle Baileigh-Dornpressen können auf einer Werkbank oder einem Sockel montiert werden.
- Manueller Antrieb ohne Strom- oder Druckluftanschluss
- Ratschenhebel für kontrollierte Kraftübertragung
- Handrad zum schnellen Heben und Senken sowie zur Feinpositionierung des Stößels
- Starrer Gussrahmen
- Massiver, einsatzgehärteter Vierkantstößel
- Maschinell bearbeitete Grundplatte mit vier Positionen
- Einstellbare Stößelführung für Spannung und Spiel
Vorteile
- Manueller Antrieb ohne Strom- oder Druckluftanschluss
- Ratschenhebel für kontrollierte Kraftübertragung
- Handrad zum schnellen Heben und Senken sowie zur Feinpositionierung des Stößels
- Starrer Gussrahmen
- Massiver, einsatzgehärteter Vierkantstößel
- Maschinell bearbeitete Grundplatte mit vier Positionen
- Einstellbare Stößelführung für Spannung und Spiel
Technische Daten
Bearbeitungsdaten
- Presskraft
- 2,7 t (3.0 US tons)
- Stößelabmessung
- 38 mm (1.5 in.)
- Ausladung
- 127 mm (5 in.)
- Maximale Werkstückhöhe
- 279 mm (11 in.)
- Stößelhub pro Umdrehung
- 152 mm (6 in.)
- Antrieb
- manuell (manuell)
- Versandabmessungen (L × B × H)
- 457 × 229 × 635 mm (18 × 9 × 25 in.)
Gewicht
- Versandgewicht
- 60 kg (132 lb)
Downloads
Bedienungsanleitungen und ErsatzteillistenProduktsicherheit
Quetsch-, Scher-, Schnitt-, Stanz- und Einzugsgefahr an Werkzeugen, Rollen und beweglichen Maschinenteilen. Scharfe und schwere Werkstücke sicher handhaben. Nur geschulte Personen; Kapazitätsgrenzen nicht überschreiten.
Maschine standsicher befestigen und nur innerhalb der in der Bedienungsanleitung genannten Material- und Leistungsgrenzen verwenden. Werkstück sicher führen beziehungsweise abstützen. Hände aus Biege-, Press-, Schneid-, Stanz- und Klemmstellen fernhalten; geeignete Hilfsmittel verwenden. Schutzbrille, Sicherheitsschuhe und schnittfeste Handschuhe beim Materialhandling tragen. Vor Einstell-, Werkzeugwechsel-, Reinigungs- oder Wartungsarbeiten die Maschine stillsetzen und vorhandene Energiequellen trennen.
