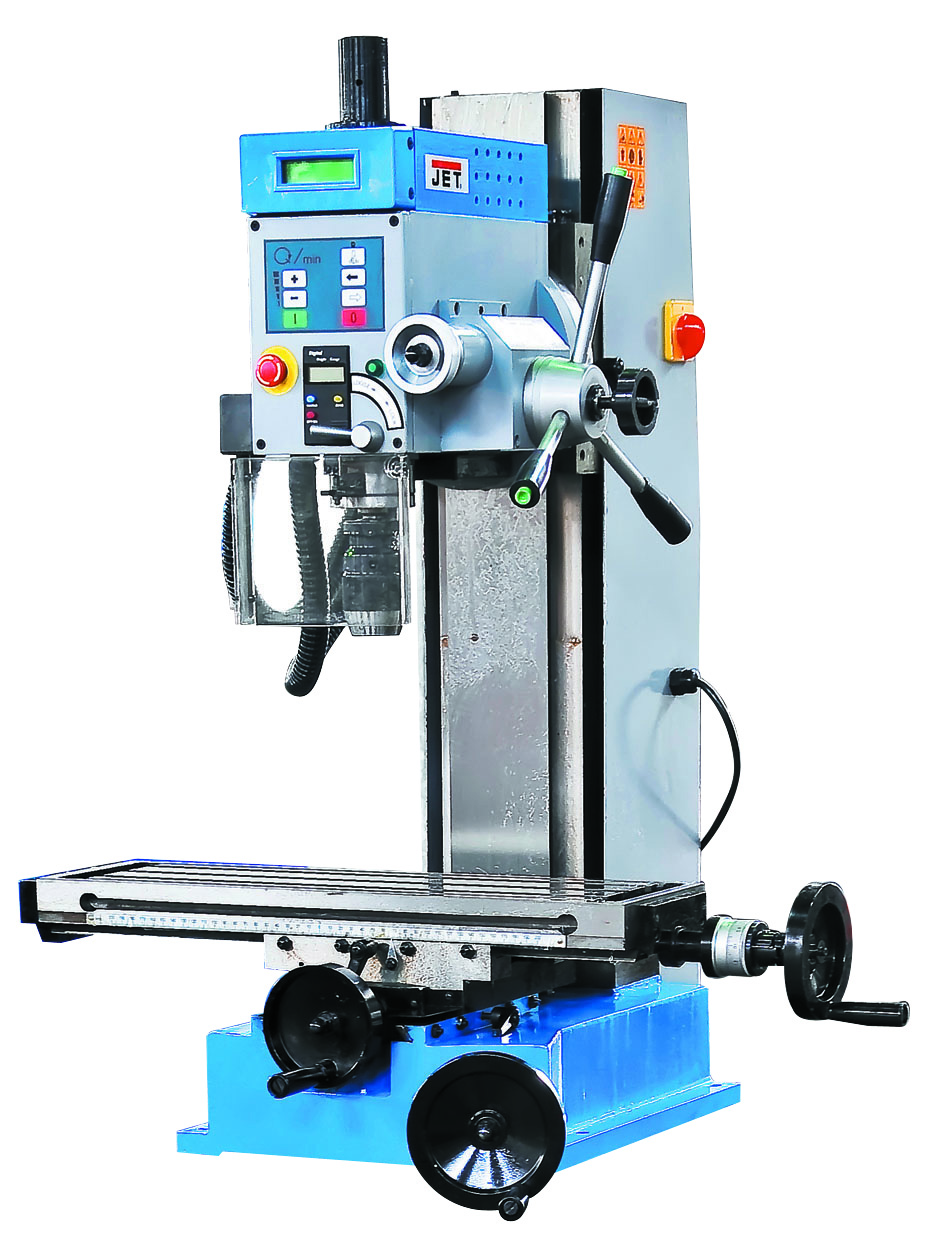

PROMAC JMD-3-M Bohr-Fräsmaschine

Name: PROMAC JMD-3-M Bohr-Fräsmaschine
Brand: PROMAC
SKU: JMD-3-M
Price: 2973.81 EUR
Availability: InStock

ArtikelnummerJMD-3-M

2.973,81 € brutto2.499,00 € nettoinkl. MwSt. · Versandkosten

Die PROMAC JMD-3-M ist eine Bohr-Fräsmaschine für 230 V mit stufenloser Drehzahl von 100 – 1750 U/min, digitaler Drehzahlanzeige und schwenkbarem Fräskopf. Bohrleistung 20 mm.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

PROMAC JMD-3-M Bohr-Fräsmaschine – Im Einsatz

Überblick

Die PROMAC JMD-3-M ist eine Bohr-Fräsmaschine für das Bohren und Fräsen von zerspanbaren Metallen und Kunststoffen in Werkstatt, Handwerk, Instandhaltung und Ausbildung. In Stahl S235 bohrt sie bis 20 mm und schneidet Gewinde bis M10, gefräst wird mit Messerköpfen bis 50 mm und Schaftfräsern bis 20 mm.

Der Motor mit 1 kW (1,35 PS) wird an 230 V ~ 1L/N/PE, 50 Hz betrieben und regelt die Drehzahl stufenlos von 100 – 1750 U/min, die aktuelle Drehzahl wird digital angezeigt. Rechts- und Linkslauf mit Gewindeschneidfunktion sind vorhanden, die Gewindeschneiddrehzahl beträgt max. 500 U/min. Die Spindel mit Aufnahme MK3 bietet einen Pinolenhub von 70 mm mit Bohrtiefenanzeige, der Fräskopf schwenkt 90° links / 45° rechts.

Der Kreuztisch mit 160 × 510 mm und T-Nuten 3 × 12 mm verfährt 350 mm in X- und 150 mm in Y-Richtung. Mitgeliefert werden ein Bohrfutter 13 mm mit Aufnahmedorn MK3, Anzugsstange, Bohr- und Frässchutz, Bedienwerkzeug, Bedienungsanleitung und Ersatzteilliste.

Ausstattung auf einen Blick

Stufenlose Drehzahl 100 – 1750 U/min
Digitale Drehzahlanzeige und Bohrtiefenanzeige
Rechts-/Linkslauf mit Gewindeschneidfunktion
Fräskopf schwenkbar 90° links / 45° rechts
Spindelaufnahme MK3
Netzanschluss 230 V ~ 1L/N/PE, 50 Hz, Nettogewicht 165 kg

Vorteile

variable bzw. stufenlose Drehzahlanpassung
digitale Anzeige für kontrollierte Einstellungen
Sicherheits- und Not-Aus-Einrichtungen gemäß Originalunterlage
Schnellspanneinrichtung für effiziente Werkstückhandhabung

Technische Daten

Elektrik

Spannung: 230 V ~ 1L/N/PE, 50 Hz
Phasen: 1 Phase
Abgabeleistung S1: 1 kW (1,35 PS)
Betriebsstrom: 3 A
Anschlussleitung: H07RN-F 3 × 1,5 mm²
Bauseitige Absicherung: 16 A

Bearbeitungsdaten

Bohrleistung in Stahl S235 (St37): 20 mm
Gewindeschneidleistung in Stahl S235 (St37): M10
Fräsleistung Messerkopf: 50 mm
Fräsleistung Schaftfräser: 20 mm
Ausladung: 230 mm
Spindelaufnahme: MK3
Anzugsstange: M12
Pinolenhub: 70 mm
Fräskopfschwenkung: 90° links / 45° rechts
Drehzahlbereich (stufenlos): 100 – 1750 U/min
Rechts-/Linkslauf, Gewindeschneidfunktion: Ja, Gewindeschneiddrehzahl max. 500 U/min

Tisch

Abstand Spindel – Tisch: max. 410 mm
Tischgröße: 160 × 510 mm
Verfahrweg X-Achse: 350 mm
Verfahrweg Y-Achse: 150 mm
T-Nuten: 3 × 12 mm

Weitere Daten

Drehzahlanzeige: Digital
Bohrtiefenanzeige: Ja
Schalldruckpegel (Leerlauf max. Drehzahl): LpA 75,8 dB(A)
Einsatzbereich: Bohr- und Fräsarbeiten an zerspanbaren Metallen und geeigneten Kunststoffen
Produkttyp: Maschine

Abmessungen

Abmessungen: 700 × 560 × 850 mm

Gewicht

Nettogewicht: 165 kg

Lieferung & Lieferumfang

Lieferumfang

PROMAC JMD-3-M Bohr-Fräsmaschine
Bohrfutter 13 mm mit Aufnahmedorn MK3
Anzugsstange M12
Bohr- und Frässchutz
Bedienwerkzeug
Bedienungsanleitung
Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Einzugs-, Schnitt- und Quetschgefahr an rotierender Spindel und Werkzeug. Werkstück fest spannen, Bohrfutterschlüssel entfernen und vor Eingriff vollständig vom Netz trennen.

Produktsicherheit – PROMAC JMD-3-M Bohr-Fräsmaschine. • Nur bestimmungsgemäß, innerhalb der dokumentierten Leistungsgrenzen und nach der vollständigen Originalunterlage verwenden; Bedienung nur durch unterwiesene Erwachsene. • Vor jedem Einsatz Maschine, Befestigung, Schutz- und Schalteinrichtungen sowie Anschlussleitung prüfen; beschädigte oder unvollständige Produkte nicht betreiben. • Für stabilen Stand, freie Arbeitszone, ausreichende Beleuchtung und die am Typenschild angegebene Stromversorgung sorgen; Elektroarbeiten nur durch qualifizierte Fachkräfte. • Vor Einrichten, Werkzeugwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, vom Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung, Augenschutz und geeigneten Gehörschutz tragen; Schmuck ablegen und langes Haar sichern. Schutzvorrichtungen niemals entfernen oder überbrücken. • Werkstück sicher spannen; Bohrfutterschlüssel vor dem Start entfernen, Hände von Spindel und Werkzeug fernhalten und Späne nur bei Stillstand mit geeignetem Hilfsmittel entfernen.
