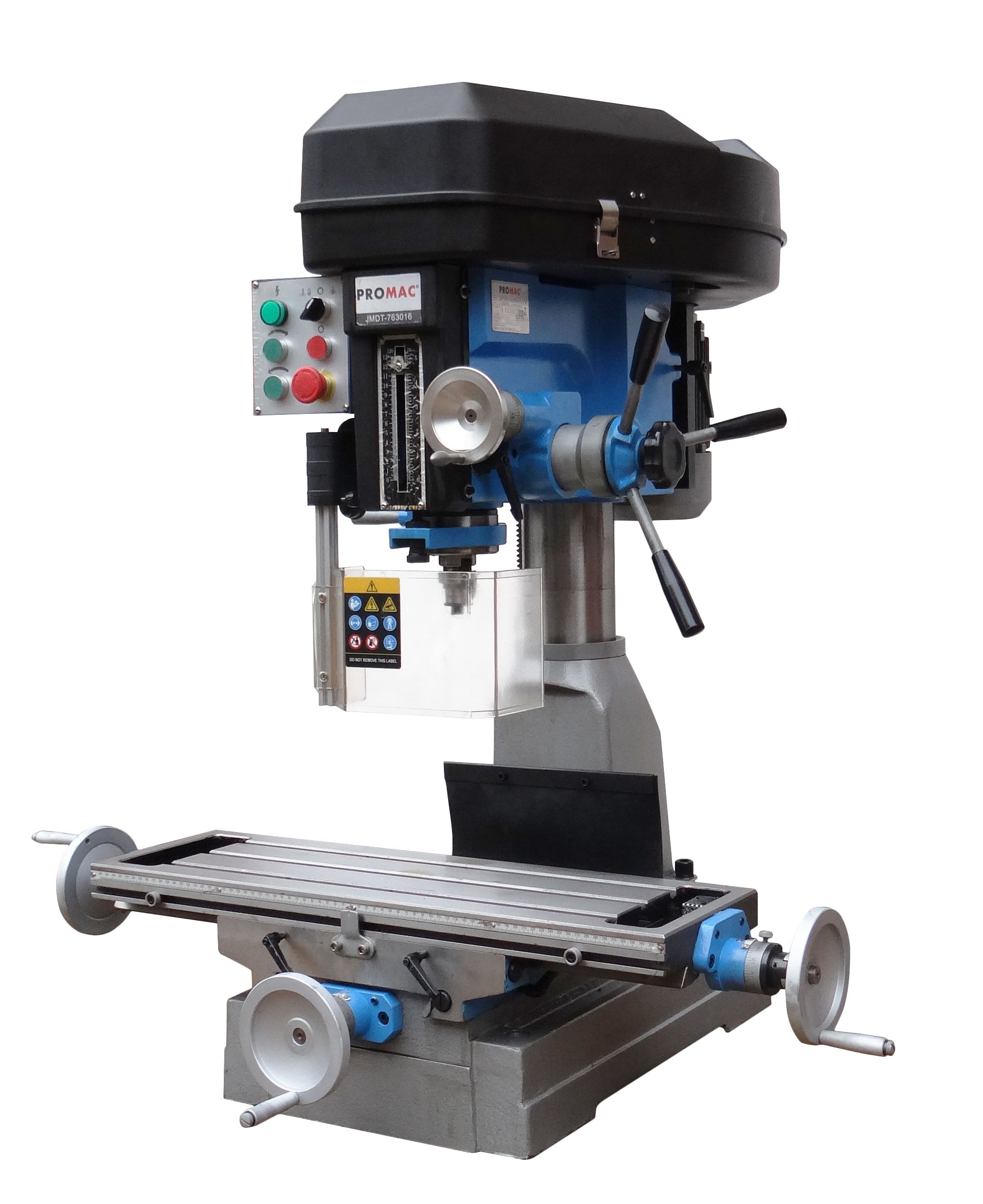

PROMAC JMDT-763016 Bohr-Fräsmaschine

Name: PROMAC JMDT-763016 Bohr-Fräsmaschine
Brand: PROMAC
SKU: JMDT-763016
Price: 3806.81 EUR
Availability: InStock

ArtikelnummerJMDT-763016

3.806,81 € brutto3.199,00 € nettoinkl. MwSt. · Versandkosten

Die PROMAC JMDT-763016 ist eine Bohr-Fräsmaschine mit 12 Drehzahlstufen von 100 – 2080 U/min und Gewindeschneidfunktion. Bohrleistung 30 mm, Netzanschluss 230 V ~ 1/N/PE, 50 Hz.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

PROMAC JMDT-763016 Bohr-Fräsmaschine – Im Einsatz

Überblick

Die PROMAC JMDT-763016 ist eine Bohr-Fräsmaschine für das Bohren und Fräsen von zerspanbaren Metallen und Kunststoffen in Werkstatt, Handwerk, Instandhaltung und Ausbildung. Sie bohrt bis 30 mm, fräst mit Messerköpfen bis 76 mm und mit Schaftfräsern bis 20 mm und schneidet Gewinde bis 16 mm.

Der Motor mit 1,5 kW (2 PS) wird an 230 V ~ 1/N/PE, 50 Hz betrieben. Über 12 Drehzahlstufen steht ein Bereich von 100 – 2080 U/min zur Verfügung, Rechts- und Linkslauf sowie eine Gewindeschneidfunktion sind vorhanden. Die Spindel mit Aufnahme MK3 und Anzugsstange M12 bietet einen Pinolenhub von 120 mm. Der Fräskopf wird an einer Säule mit 115 mm Durchmesser geführt.

Der Kreuztisch mit 210 × 730 mm und T-Nuten 3 × 14 mm verfährt 500 mm in X- und 175 mm in Y-Richtung. Die Ausladung beträgt 200 mm, der Abstand Spindel – Tisch max. 440 mm.

Mitgeliefert werden Bohrfutter 13 mm mit Aufnahmedorn MK3, Anzugsstange, Kurbel für die Fräskopf-Höhenverstellung, drei Tischhandräder, Bedienwerkzeug, Bedienungsanleitung und Ersatzteilliste.

Ausstattung auf einen Blick

12 Drehzahlstufen, 100 – 2080 U/min
Rechts-/Linkslauf mit Gewindeschneidfunktion
Spindelaufnahme MK3, Pinolenhub 120 mm
Kreuztisch 210 × 730 mm
Säulendurchmesser 115 mm
Motor 1,5 kW (2 PS), Nettogewicht 280 kg

Vorteile

Sicherheits- und Not-Aus-Einrichtungen gemäß Originalunterlage

Technische Daten

Elektrik

Spannung: 230 V ~ 1/N/PE, 50 Hz
Phasen: 1 Phase
Abgabeleistung S1: 1,5 kW (2 PS)
Betriebsstrom: 7,1 A
Anschlussleitung: H07RN-F 3 × 1,5 mm²
Bauseitige Absicherung: 16 A

Bearbeitungsdaten

Bohrleistung: 30 mm
Fräsleistung Messerkopf: 76 mm
Fräsleistung Schaftfräser: 20 mm
Gewindeschneidleistung: 16 mm
Ausladung: 200 mm
Spindelaufnahme: MK3
Anzugsstange: M12
Pinolenhub: 120 mm
Säulendurchmesser: 115 mm
Drehzahlstufen: 12
Drehzahlbereich: 100 – 2080 U/min
Rechts-/Linkslauf, Gewindeschneidfunktion: Ja

Tisch

Abstand Spindel – Tisch: max. 440 mm
Tischgröße: 210 × 730 mm
Verfahrweg X-Achse: 500 mm
Verfahrweg Y-Achse: 175 mm
T-Nuten: 3 × 14 mm

Abmessungen

Abmessungen (L × T × H): 950 × 760 × 1150 mm

Gewicht

Nettogewicht: 280 kg

Weitere Daten

Schalldruckpegel (Leerlauf max. Drehzahl): 76,5 dB(A)
Einsatzbereich: Bohr- und Fräsarbeiten an zerspanbaren Metallen und geeigneten Kunststoffen
Produkttyp: Maschine

Lieferung & Lieferumfang

Lieferumfang

PROMAC JMDT-763016 Bohr-Fräsmaschine
Bohrfutter 13 mm mit Aufnahmedorn MK3
Anzugsstange M12
Kurbel für Fräskopf-Höhenverstellung
3 × Tischhandrad
Bedienwerkzeug
Bedienungsanleitung
Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Einzugs-, Schnitt- und Quetschgefahr an rotierender Spindel und Werkzeug. Werkstück fest spannen, Bohrfutterschlüssel entfernen und vor Eingriff vollständig vom Netz trennen.

Produktsicherheit – PROMAC JMDT-763016 Bohr-Fräsmaschine. • Nur bestimmungsgemäß, innerhalb der dokumentierten Leistungsgrenzen und nach der vollständigen Originalunterlage verwenden; Bedienung nur durch unterwiesene Erwachsene. • Vor jedem Einsatz Maschine, Befestigung, Schutz- und Schalteinrichtungen sowie Anschlussleitung prüfen; beschädigte oder unvollständige Produkte nicht betreiben. • Für stabilen Stand, freie Arbeitszone, ausreichende Beleuchtung und die am Typenschild angegebene Stromversorgung sorgen; Elektroarbeiten nur durch qualifizierte Fachkräfte. • Vor Einrichten, Werkzeugwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, vom Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung, Augenschutz und geeigneten Gehörschutz tragen; Schmuck ablegen und langes Haar sichern. Schutzvorrichtungen niemals entfernen oder überbrücken. • Werkstück sicher spannen; Bohrfutterschlüssel vor dem Start entfernen, Hände von Spindel und Werkzeug fernhalten und Späne nur bei Stillstand mit geeignetem Hilfsmittel entfernen.
