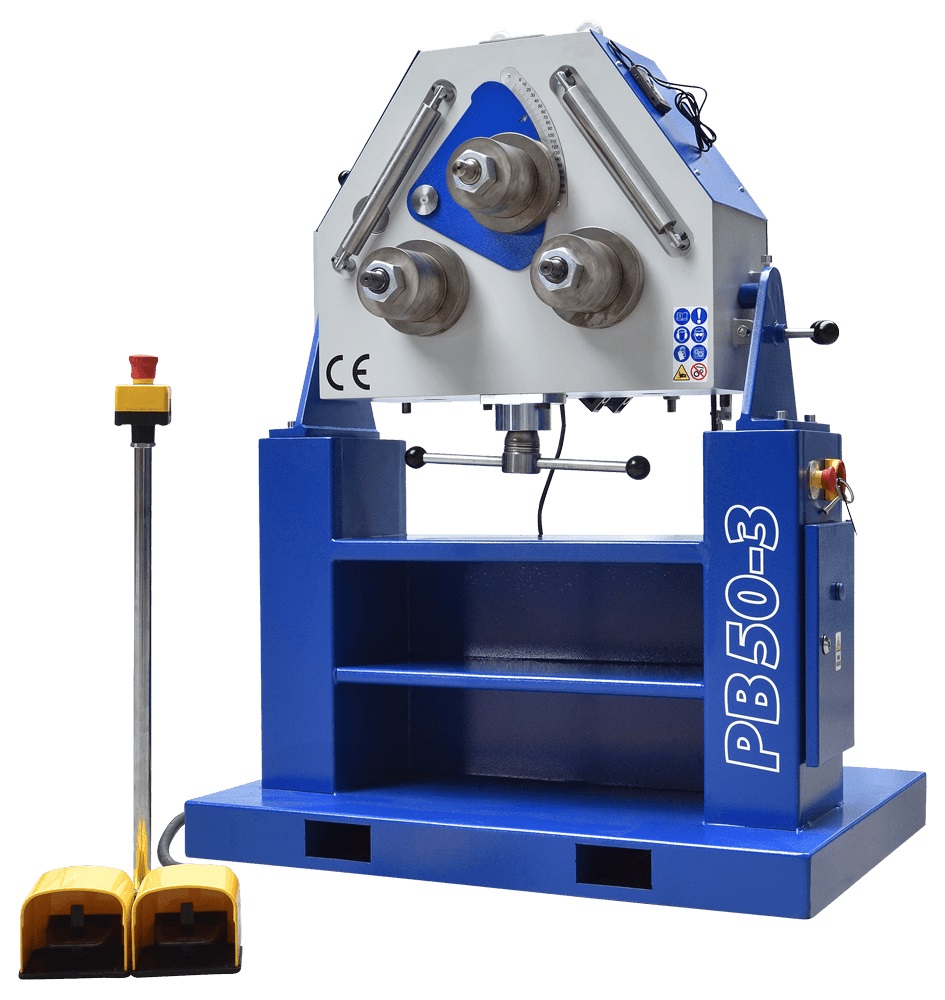

PROMAC PB-50-3 Profilbiegemaschine

ArtikelnummerPB-50-3

8.209,81 € brutto6.899,00 € nettozzgl. Versandkosten

Die PROMAC PB-50-3 ist eine Profilbiegemaschine mit drei angetriebenen Rollen zum Biegen von Stäben, Rohren und Profilen. Wellendurchmesser 50 mm, manuelle Zustellung der Oberrolle.

Auf AnfrageBestand auf Anfrage

LagerhinweisBestand auf Anfrage KundengruppeNur auf Anfrage

PROMAC PB-50-3 Profilbiegemaschine – Im Einsatz

Überblick

Die PROMAC PB-50-3 ist für das Biegen von Stäben, Rohren und Bauprofilen in Metallbau, Schlosserei und Werkstatt ausgelegt. Die Biegekapazität beträgt zum Beispiel bei Rundstahl max. 35 mm (min. Ø 500 mm), bei Vierkantstahl max. 35 mm (min. Ø 600 mm), bei Rundrohr max. 70 × 1,5 mm (min. Ø 1500 mm) und bei Vierkantrohr max. 50 × 50 × 3 mm (min. Ø 1400 mm).

Ein Getriebemotor mit 1,5 kW an 3 × 400 V, 50 Hz treibt alle drei Rollen an, die Rollendrehzahl beträgt 10 U/min. Die Rollen haben einen Durchmesser von 150 mm auf Wellen mit 50 mm. Die Oberrolle kann zugeschaltet oder vom Antrieb getrennt werden. Zugestellt wird sie manuell über einen Drehgriff, einstellbare Führungsrollen schützen das Gehäuse vor Beschädigung durch das Profil.

Die Drehrichtung wird über zwei Fußpedale gewählt, sodass beide Hände für das Werkstück frei bleiben. Das Gehäuse lässt sich um 90° schwenken, gearbeitet wird wahlweise vertikal oder horizontal. Not-Aus-Schalter befinden sich am Schaltschrank und am Fußpedal. Mitgeliefert werden die Fußpedalsteuerung, ein Standard-Rollensatz mit Distanzstücken und die Bedienungsanleitung.

Ausstattung auf einen Blick

Drei angetriebene Rollen, Rollendurchmesser 150 mm
Manuelle Zustellung der Oberrolle über Drehgriff, Verstellweg 120 mm
Arbeitsposition vertikal oder horizontal
Fußpedalsteuerung mit zwei Drehrichtungen
Not-Aus am Schaltschrank und am Fußpedal
Motor 1,5 kW, Gewicht 355 kg

Vorteile

robuste Werkstattausführung
Leistungsdaten gemäß PROMAC-Originalunterlage

Technische Daten

Elektrik

Spannung: 3 × 400 V, 50 Hz
Phasen: 3 Phasen
Abgabeleistung: 1,5 kW
Motordrehzahl: 1400 U/min
Nennstrom: 3,5 A (400 V) / 6,1 A (230 V)
Netzanschluss: Kabel 5 × 2,5 mm², CEE-Stecker 32 A 5-polig, Absicherung 20 A Typ C, Fehlerstromschutzschalter

Bearbeitungsdaten

Wellendurchmesser: 50 mm
Rollendurchmesser: 150 mm
Rollendrehzahl: 10 U/min
Verstellweg Oberrolle: 120 mm
Zustellung Oberrolle: Manuell, Drehgriff
Angetriebene Rollen: 3, Getriebemotor, Fußpedalsteuerung
Arbeitsposition: Vertikal oder horizontal (Gehäuse um 90° schwenkbar)
Rundstahl: max. 35 mm (min. Ø 500 mm)
Vierkantstahl: max. 35 mm (min. Ø 600 mm)
Rundrohr: max. 70 × 1,5 mm (min. Ø 1500 mm)
Vierkantrohr: max. 50 × 50 × 3 mm (min. Ø 1400 mm)

Abmessungen

Abmessungen (L × B × H): 1100 × 800 × 1400 mm

Gewicht

Gewicht: 355 kg

Weitere Daten

Not-Aus: 2 (Schaltschrank und Fußpedal)
Einsatzbereich: Kaltbiegen geeigneter Stäbe, Rohre und Konstruktionsprofile
Produkttyp: Maschine

Lieferung & Lieferumfang

Lieferumfang

PROMAC PB-50-3 Profilbiegemaschine
Fußpedalsteuerung mit Not-Aus
Standard-Rollensatz (Universalrollen) mit Distanzstücken
Distanzscheiben 1 mm
Bedienungsanleitung

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Schwere Quetsch- und Einzugsgefahr an den Biegerollen sowie Schlaggefahr durch ausschwenkende Profile. Sicherheitsabstand halten und vor Einstellungen vollständig stillsetzen.

Produktsicherheit – PROMAC PB-50-3 Profilbiegemaschine. • Nur bestimmungsgemäß, innerhalb der dokumentierten Leistungsgrenzen und nach der vollständigen Originalunterlage verwenden; Bedienung nur durch unterwiesene Erwachsene. • Vor jedem Einsatz Maschine, Befestigung, Schutz- und Schalteinrichtungen sowie Anschlussleitung prüfen; beschädigte oder unvollständige Produkte nicht betreiben. • Für stabilen Stand, freie Arbeitszone, ausreichende Beleuchtung und die am Typenschild angegebene Stromversorgung sorgen; Elektroarbeiten nur durch qualifizierte Fachkräfte. • Vor Einrichten, Werkzeugwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, vom Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung, Augenschutz und geeigneten Gehörschutz tragen; Schmuck ablegen und langes Haar sichern. Schutzvorrichtungen niemals entfernen oder überbrücken. • Einzugs- und Quetschstellen an den Rollen freihalten, Profile kontrolliert zuführen und den Schwenkbereich langer Werkstücke absperren; niemals zwischen Rollen und Werkstück greifen.
