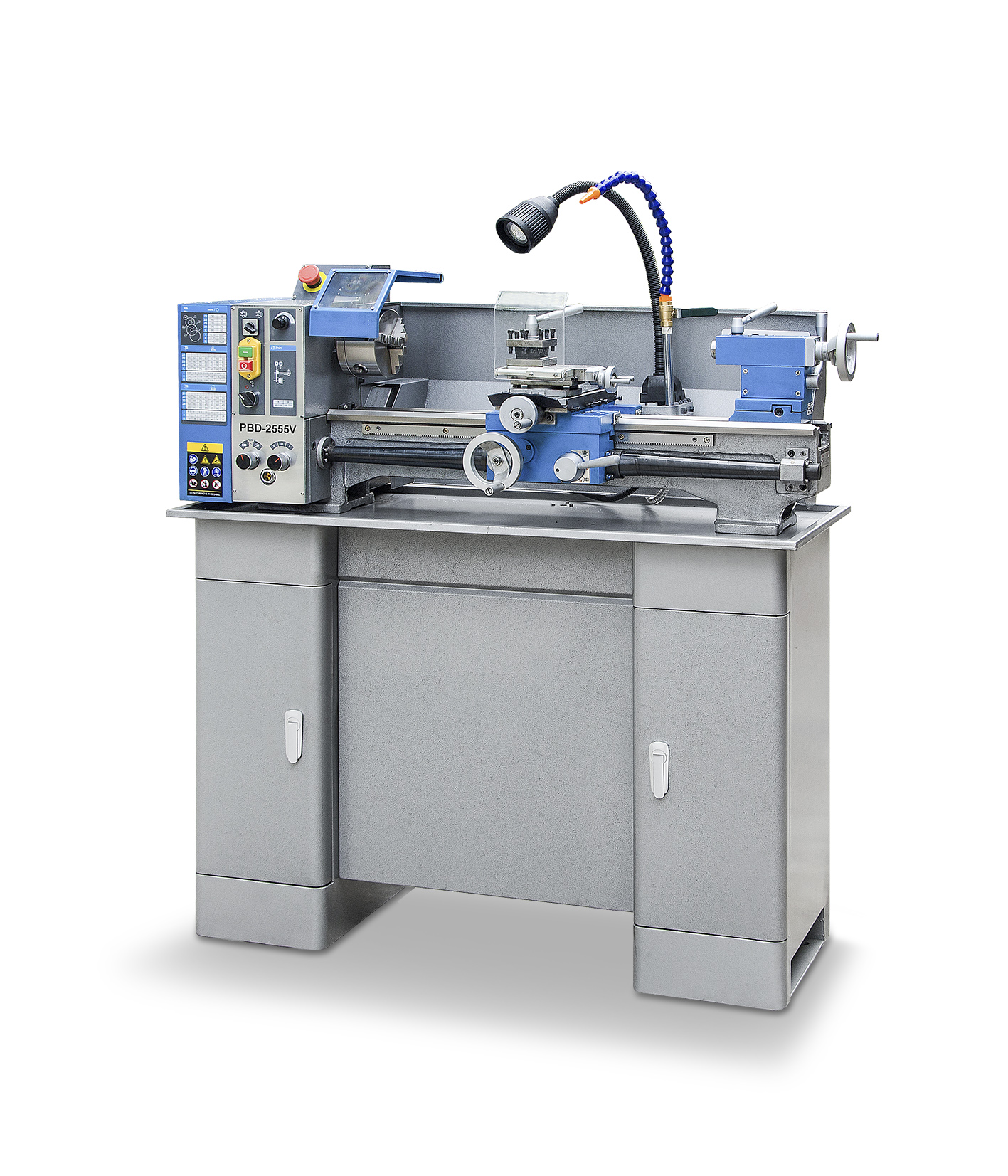

PROMAC PBD-2555V Metalldrehmaschine

Name: PROMAC PBD-2555V Metalldrehmaschine
Brand: PROMAC
SKU: PBD-2555V
Price: 2795.31 EUR
Availability: InStock

ArtikelnummerPBD-2555V

2.795,31 € brutto2.349,00 € nettoinkl. MwSt. · Versandkosten

Die PROMAC PBD-2555V ist eine Drehmaschine zum Drehen und Bohren von zerspanbaren Metallen und Kunststoffen. Sie bietet eine Spitzenweite von 550 mm und einen Drehdurchmesser über Bett von 250 mm.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

PROMAC PBD-2555V Metalldrehmaschine – Im Einsatz

Überblick

Die PROMAC PBD-2555V ist für Dreh- und Bohrarbeiten an zerspanbaren Metallen und Kunststoffen in Werkstatt, Handwerk, Instandhaltung und Ausbildung ausgelegt. Bei einer Spitzenhöhe von 125 mm und einer Spitzenweite von 550 mm beträgt der Drehdurchmesser über Bett 250 mm und über dem Querschlitten 140 mm.

Der stufenlos regelbare Gleichstrommotor mit 1,1 kW arbeitet in zwei Drehzahlbereichen: 50 – 1250 min⁻¹ und 100 – 2500 min⁻¹ (stufenlos). Die Spindel mit 26 mm Durchlass und Spindelkegel MK4 läuft in Kegelrollenlagern der Qualitätsklasse P5. Das Maschinenbett aus Gusseisen ist induktionsgehärtet und präzisionsgeschliffen, Spindelstock, Reitstock und Schlitten sind ebenfalls aus Gusseisen.

Über Leitspindel und Wechselräder lassen sich metrische Gewinde von 0,2 – 4,0 mm und Zollgewinde von 8 – 56 Gg/Zoll schneiden. Der Reitstock hat einen Pinolenhub von 65 mm und die Aufnahme MK2, der Vierfach-Werkzeughalter nimmt Drehmeißel bis 12 × 12 mm auf.

Die Maschine wird komplett montiert geliefert, unter anderem mit 3-Backen-Spannfutter 125 mm, Vierfach-Werkzeughalter, Wechselrädersatz und Zentrierspitzen. Ebenfalls enthalten sind die Maschinenleuchte.

Ausstattung auf einen Blick

Maschinenbett induktionsgehärtet und präzisionsgeschliffen
Spindellagerung in Kegelrollenlagern P5
Spindelbohrung 26 mm, Spindelkegel MK4
Stufenlose Drehzahl 50 – 1250 min⁻¹ und 100 – 2500 min⁻¹ (stufenlos)
Metrische Gewinde 0,2 – 4,0 mm, Zollgewinde 8 – 56 Gg/Zoll
Netzanschluss 1 ~ 230 V, PE, 50 Hz, Schutzart IP 54

Vorteile

variable bzw. stufenlose Drehzahlanpassung
Sicherheits- und Not-Aus-Einrichtungen gemäß Originalunterlage
Kühlmittelunterstützung für geeignete Anwendungen

Technische Daten

Elektrik

Spannung: 1 ~ 230 V, PE, 50 Hz
Phasen: 1 Phase
Abgabeleistung: 1,1 kW
Motortyp: Gleichstrommotor, stufenlos regelbar
Stromaufnahme unter Volllast: 6 A
Schutzart: IP 54
Maschinenleuchte: Halogenleuchte 24 V, 35 W
Kühlmittelpumpe: 40 W

Bearbeitungsdaten

Spitzenhöhe: 125 mm
Drehdurchmesser über Bett: 250 mm
Drehdurchmesser über Querschlitten: 140 mm
Spitzenweite: 550 mm
Spindelkopf: Kurzkegel (1:4 Ø 53,975 mm, Ø 75 × 3 × Ø 9)
Spindelbohrung: 26 mm
Spindelkegel: MK4
Drehzahlbereich: 50 – 1250 min⁻¹ und 100 – 2500 min⁻¹ (stufenlos)
Verfahrweg Reitstockpinole: 65 mm
Reitstockkegel: MK2
Verfahrweg Querschlitten: 110 mm
Verfahrweg Oberschlitten: 70 mm
Max. Werkzeuggröße: 12 × 12 mm
Steigung Leitspindel: 3 mm
Längsvorschübe (6): 0,07 / 0,1 / 0,14 / 0,2 / 0,28 / 0,40 mm/U
Metrische Gewinde (21): 0,2 – 4,0 mm
Zollgewinde (21): 8 – 56 Gg/Zoll

Abmessungen

Abmessungen montiert (B × T × H): 1250 × 590 × 480 (1300) mm
Transportmaße (2 Packstücke): 1200 × 560 × 610 mm und 820 × 580 × 430 mm

Gewicht

Nettogewicht: ca. 178 kg
Versandgewicht: ca. 200 kg

Weitere Daten

Maschinenbett: Gusseisen, induktionsgehärtet und präzisionsgeschliffen
Spindelstock / Reitstock / Schlitten: Gusseisen
Spindellagerung: Kegelrollenlager, Qualitätsklasse P5
Schalldruckpegel Leerlauf: LpA 73,4 dB
Schalldruckpegel bei Bearbeitung: LpA 78,3 dB
Einsatzbereich: Dreh- und Bohrarbeiten an sicher gespannten, zerspanbaren Metallen und geeigneten Kunststoffen
Produkttyp: Maschine

Lieferung & Lieferumfang

Lieferumfang

PROMAC PBD-2555V Drehmaschine, komplett montiert
Maschinenleuchte
3-Backen-Spannfutter 125 mm
Spannfutterschutz
4-fach-Werkzeughalter
Werkzeughalterschutz
Wechselrädersatz
Feste Zentrierspitze MK4
Feste Zentrierspitze MK2
Bedienwerkzeug im Werkzeugkasten
Ölkanne
Bedienungsanleitung und Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Einzugs-, Quetsch- und Schlaggefahr an Futter, Werkstück und Spindel. Spannschlüssel entfernen, lose Kleidung vermeiden und vor Mess- oder Rüstarbeiten vollständigen Stillstand abwarten.

Produktsicherheit – PROMAC PBD-2555V Metalldrehmaschine. • Nur bestimmungsgemäß, innerhalb der dokumentierten Leistungsgrenzen und nach der vollständigen Originalunterlage verwenden; Bedienung nur durch unterwiesene Erwachsene. • Vor jedem Einsatz Maschine, Befestigung, Schutz- und Schalteinrichtungen sowie Anschlussleitung prüfen; beschädigte oder unvollständige Produkte nicht betreiben. • Für stabilen Stand, freie Arbeitszone, ausreichende Beleuchtung und die am Typenschild angegebene Stromversorgung sorgen; Elektroarbeiten nur durch qualifizierte Fachkräfte. • Vor Einrichten, Werkzeugwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, vom Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung, Augenschutz und geeigneten Gehörschutz tragen; Schmuck ablegen und langes Haar sichern. Schutzvorrichtungen niemals entfernen oder überbrücken. • Werkstück und Spannmittel sicher befestigen, Spannschlüssel entfernen, Schutzhauben schließen und niemals Handschuhe an rotierenden Teilen tragen; lange Stangen gegen Ausschlagen sichern.
