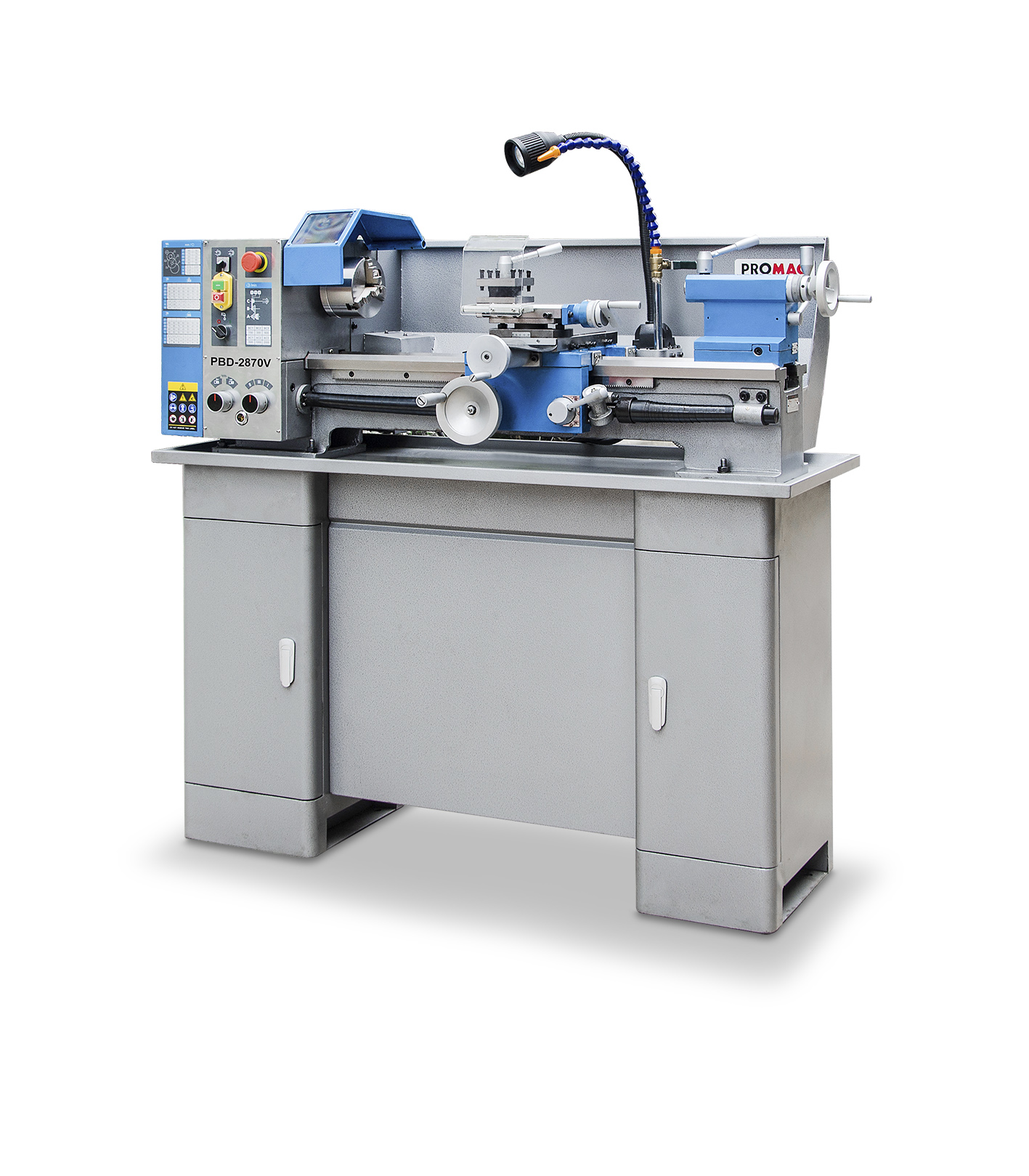

PROMAC PBD-2870 Metalldrehmaschine

Name: PROMAC PBD-2870 Metalldrehmaschine
Brand: PROMAC
SKU: PBD-2870
Price: 3330.81 EUR
Availability: InStock

ArtikelnummerPBD-2870

3.330,81 € brutto2.799,00 € nettoinkl. MwSt. · Versandkosten

Die PROMAC PBD-2870 ist eine Drehmaschine zum Drehen und Bohren von zerspanbaren Metallen und Kunststoffen. Sie bietet eine Spitzenweite von 700 mm und einen Drehdurchmesser über Bett von 280 mm.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

PROMAC PBD-2870 Metalldrehmaschine – Im Einsatz

Überblick

Die PROMAC PBD-2870 ist für Dreh- und Bohrarbeiten an zerspanbaren Metallen und Kunststoffen in Werkstatt, Handwerk, Instandhaltung und Ausbildung ausgelegt. Bei einer Spitzenhöhe von 140 mm und einer Spitzenweite von 700 mm beträgt der Drehdurchmesser über Bett 280 mm und über dem Querschlitten 170 mm.

Ein Induktionsmotor mit 1,1 kW treibt die Spindel über 6 Drehzahlstufen im Bereich von 150 – 2000 min⁻¹ an. Die Spindel mit 26 mm Durchlass und Spindelkegel MK4 läuft in Kegelrollenlagern der Qualitätsklasse P5. Das Maschinenbett aus Gusseisen ist induktionsgehärtet und präzisionsgeschliffen, Spindelstock, Reitstock und Schlitten sind ebenfalls aus Gusseisen.

Über Leitspindel und Wechselräder lassen sich metrische Gewinde von 0,2 – 4,0 mm und Zollgewinde von 8 – 56 Gg/Zoll schneiden. Der Reitstock hat einen Pinolenhub von 85 mm und die Aufnahme MK2, der Vierfach-Werkzeughalter nimmt Drehmeißel bis 12 × 12 mm auf.

Die Maschine wird komplett montiert geliefert, unter anderem mit 3-Backen-Spannfutter 125 mm, Vierfach-Werkzeughalter, Wechselrädersatz und Zentrierspitzen. Ebenfalls enthalten sind eine feststehende Lünette, eine Gewindeuhr und die Maschinenleuchte.

Ausstattung auf einen Blick

Maschinenbett induktionsgehärtet und präzisionsgeschliffen
Spindellagerung in Kegelrollenlagern P5
Spindelbohrung 26 mm, Spindelkegel MK4
6 Drehzahlstufen, 150 – 2000 min⁻¹
Metrische Gewinde 0,2 – 4,0 mm, Zollgewinde 8 – 56 Gg/Zoll
Netzanschluss 1 ~ 230 V, PE, 50 Hz, Schutzart IP 54

Vorteile

variable bzw. stufenlose Drehzahlanpassung
Sicherheits- und Not-Aus-Einrichtungen gemäß Originalunterlage
Kühlmittelunterstützung für geeignete Anwendungen

Technische Daten

Elektrik

Spannung: 1 ~ 230 V, PE, 50 Hz
Phasen: 1 Phase
Abgabeleistung: 1,1 kW
Motortyp: Induktionsmotor
Stromaufnahme unter Volllast: 6,4 A
Schutzart: IP 54
Maschinenleuchte: Halogenleuchte 24 V, 35 W
Kühlmittelpumpe: 40 W

Bearbeitungsdaten

Spitzenhöhe: 140 mm
Drehdurchmesser über Bett: 280 mm
Drehdurchmesser über Querschlitten: 170 mm
Spitzenweite: 700 mm
Spindelkopf: Zylindrische Aufnahme (Ø 125 mm, Ø 96 mm, Ø 108 - 3 × Ø 9 und 4 × Ø 9)
Spindelbohrung: 26 mm
Spindelkegel: MK4
Drehzahlstufen: 6
Drehzahlbereich: 150 – 2000 min⁻¹
Verfahrweg Reitstockpinole: 85 mm
Reitstockkegel: MK2
Bettbreite: 180 mm
Verfahrweg Querschlitten: 160 mm
Verfahrweg Oberschlitten: 60 mm
Max. Werkzeuggröße: 12 × 12 mm
Steigung Leitspindel: 3 mm
Längsvorschübe (6): 0,07 / 0,1 / 0,14 / 0,2 / 0,28 / 0,40 mm/U
Metrische Gewinde (21): 0,2 – 4,0 mm
Zollgewinde (21): 8 – 56 Gg/Zoll

Abmessungen

Abmessungen montiert (B × T × H): 1380 × 700 × 650 (1285) mm
Transportmaße getrennt verpackt: 1320 × 700 × 690 mm und 820 × 680 × 430 mm
Transportmaße gesamt verpackt: 1400 × 700 × 1470 mm

Gewicht

Nettogewicht: ca. 280 kg
Versandgewicht: ca. 320 kg

Weitere Daten

Maschinenbett: Gusseisen, induktionsgehärtet und präzisionsgeschliffen
Spindelstock / Reitstock / Schlitten: Gusseisen
Spindellagerung: Kegelrollenlager, Qualitätsklasse P5
Schalldruckpegel Leerlauf: LpA 73,4 dB
Schalldruckpegel bei Bearbeitung: LpA 78,3 dB
Einsatzbereich: Dreh- und Bohrarbeiten an sicher gespannten, zerspanbaren Metallen und geeigneten Kunststoffen
Produkttyp: Maschine

Lieferung & Lieferumfang

Lieferumfang

PROMAC PBD-2870 Drehmaschine, komplett montiert
Maschinenleuchte
3-Backen-Spannfutter 125 mm
Spannfutterschutz
4-fach-Werkzeughalter
Werkzeughalterschutz
Wechselrädersatz
Gewindeuhr
Feste Zentrierspitze MK4
Feste Zentrierspitze MK2
Mitlaufende Zentrierspitze MK2
Feststehende Lünette
Bedienwerkzeug im Werkzeugkasten
Leitspindelschutz
Ölkanne
Bedienungsanleitung und Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Einzugs-, Quetsch- und Schlaggefahr an Futter, Werkstück und Spindel. Spannschlüssel entfernen, lose Kleidung vermeiden und vor Mess- oder Rüstarbeiten vollständigen Stillstand abwarten.

Produktsicherheit – PROMAC PBD-2870 Metalldrehmaschine. • Nur bestimmungsgemäß, innerhalb der dokumentierten Leistungsgrenzen und nach der vollständigen Originalunterlage verwenden; Bedienung nur durch unterwiesene Erwachsene. • Vor jedem Einsatz Maschine, Befestigung, Schutz- und Schalteinrichtungen sowie Anschlussleitung prüfen; beschädigte oder unvollständige Produkte nicht betreiben. • Für stabilen Stand, freie Arbeitszone, ausreichende Beleuchtung und die am Typenschild angegebene Stromversorgung sorgen; Elektroarbeiten nur durch qualifizierte Fachkräfte. • Vor Einrichten, Werkzeugwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, vom Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung, Augenschutz und geeigneten Gehörschutz tragen; Schmuck ablegen und langes Haar sichern. Schutzvorrichtungen niemals entfernen oder überbrücken. • Werkstück und Spannmittel sicher befestigen, Spannschlüssel entfernen, Schutzhauben schließen und niemals Handschuhe an rotierenden Teilen tragen; lange Stangen gegen Ausschlagen sichern.
