PROMAC GH-2680ZH-T – Tour à métaux
Référence articleGH-2680ZH-T
35.103,81 € TTC29.499,00 € HTplus Frais de livraison
Le tour parallèle PROMAC GH-2680ZH-T est destiné au tournage et au perçage des métaux usinables et des matières plastiques. Distance entre pointes 2030 mm, diamètre au-dessus du banc 660 mm, moteur 7,5 kW (10 CV).
Actuellement en rupture de stock – sur demandeStock sur demande
Source du stockStock sur demande
Groupe de clientsSur demande uniquement

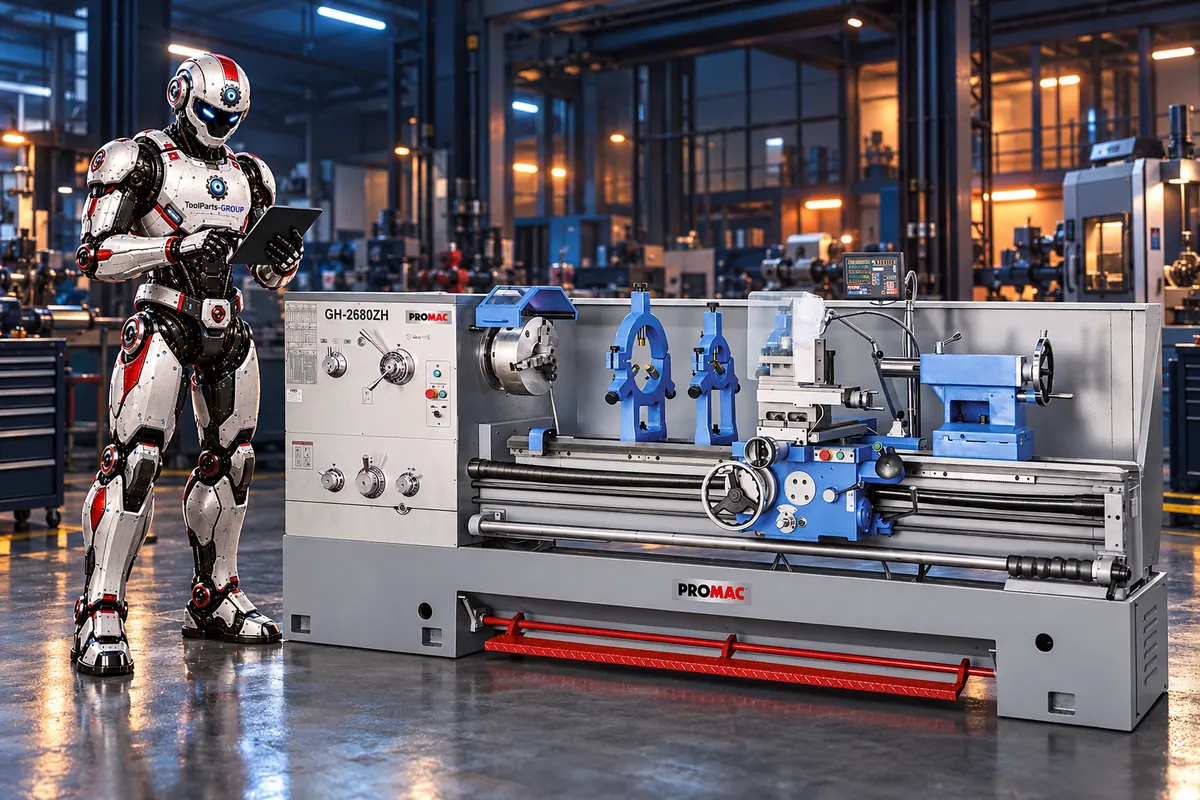

En situation
Vue d’ensemble
La machine PROMAC GH-2680ZH-T est conçue pour les travaux de tournage et de perçage sur des métaux usinables et des plastiques appropriés correctement serrés. Système d’arrosage pour les applications appropriées. Affichage numérique pour des réglages contrôlés. La documentation d’origine correspondante fait foi pour l’installation, les limites de performance et l’utilisation sûre.
Sécurité du produit
- Utiliser uniquement conformément à l’usage prévu, dans les limites indiquées et selon la notice d’utilisation complète.
- Utilisation réservée aux adultes formés ; maintenir les dispositifs de protection et d’arrêt d’urgence opérationnels.
- Avant réglage, nettoyage, déblocage ou entretien, arrêter la machine, la déconnecter de l’alimentation et empêcher tout redémarrage.
- Porter les équipements de protection individuelle prescrits et serrer ou guider la pièce conformément à la notice.
Caractéristiques techniques
| Électricité | |
|---|---|
| Puissance utile S1 | 7,5 kW (10 CV) |
| Courant de service | 18 A |
| Câble d'alimentation | H07RN-F 4 × 4 mm² |
| Protection électrique | 25 A |
| Capacités | |
| Diamètre admissible au-dessus du banc | 660 mm |
| Diamètre admissible dans le rompu | 870 mm |
| Longueur du rompu | 240 mm |
| Diamètre admissible au-dessus du chariot transversal | 420 mm |
| Diamètre max. d'usinage pièces en disque | 520 mm |
| Distance entre pointes | 2030 mm |
| Largeur du banc | 405 mm |
| Nez de broche | DIN 55029 (Camlock) D1-8 |
| Cône de la broche | Ø 113 mm, 1:20 |
| Alésage de la broche | 105 mm |
| Nombre de vitesses de la broche | 12 |
| Plage de vitesses de la broche | 36 – 1600 tr/min |
| Course du fourreau de contre-poupée | 150 mm |
| Cône de contre-poupée | CM5 |
| Déport transversal de la contre-poupée | ± 15 mm |
| Capacité lunette fixe | 100 – 240 mm |
| Capacité lunette mobile | 20 – 100 mm |
| Course du chariot transversal | 310 mm |
| Course du chariot supérieur | 145 mm |
| Taille max. de l'outil | 25 × 25 mm |
| Pas de la vis-mère | 12 mm |
| Avances longitudinales (65) | 0,063 – 2,52 mm/tr |
| Avances transversales (65) | 0,027 – 1,07 mm/tr |
| Filetages métriques (22) | 1 – 14 mm |
| Filetages en pouces (25) | 28 – 2 filets/pouce |
| Filetages modulaires (18) | 0,5 – 7 MP |
| Filetages diametral pitch (24) | 56 – 4 DP |
| Dimensions | |
| Dimensions (L × l × H) | 3500 × 1100 × 1450 mm |
| Poids | |
| Poids net | 3870 kg |
| Autres données | |
| Capacité du réservoir de liquide de refroidissement | 15 l |
| Niveau de pression acoustique (à vide, vitesse max.) | LpA 82,4 dB(A) |
Contenu de la livraison
- Tour parallèle PROMAC GH-2680ZH-T
- 6 × patin de nivelage
- Cache anti-projection
- Protège porte-outil
- Protège-mandrin avec interrupteur
- Mandrin 3 mors 325 mm avec mors durs et réversibles
- Mandrin 4 mors indépendants 400 mm
- Plateau 630 mm
- Plateau pousse-toc 250 mm
- Porte-outil 4 positions indexable
- Lunette fixe
- Lunette mobile
- Frein à pied avec interrupteur
- Dispositif de refroidissement
- Lampe de travail halogène
- Pointe tournante CM5
- Pointe fixe CM5
- Réducteur CM5/Ø 113 mm
- Cadran de filetage
- Tige de butée avec 5 cames réglables (coupure de l'avance longitudinale)
- Outils de service dans un coffret
- Burette à huile
- Mode d'emploi
- Liste des pièces de rechange
Caractéristiques techniques
Autres données
- Domaine d’utilisation
- Dreh- und Bohrarbeiten an sicher gespannten, zerspanbaren Metallen und geeigneten Kunststoffen
- Type de produit
- Machine
Downloads
Notices d’utilisation et listes de pièces détachéesSécurité du produit
ATTENTION : risques d’entraînement, d’écrasement et de choc au niveau du mandrin, de la pièce et de la broche. Retirer la clé de serrage, éviter les vêtements amples et attendre l’arrêt complet avant toute mesure ou préparation.
Sécurité du produit – PROMAC GH-2680ZH-T tour à métaux. • Utiliser uniquement conformément à l’usage prévu, dans les limites de performances documentées et selon la documentation originale complète ; l’utilisation est réservée aux adultes formés à cet effet. • Avant chaque utilisation, vérifier la machine, les fixations, les dispositifs de protection et de commande ainsi que le câble d’alimentation ; ne pas utiliser de produits endommagés ou incomplets. • Assurer une installation stable, une zone de travail dégagée, un éclairage suffisant et l’alimentation électrique indiquée sur la plaque signalétique ; les travaux électriques sont réservés au personnel qualifié. • Avant la préparation, le changement d’outil, l’élimination des défauts, le nettoyage ou l’entretien, arrêter la machine, la débrancher, attendre l’arrêt complet et empêcher toute remise en marche. • Porter des vêtements ajustés, une protection oculaire et une protection auditive adaptée ; retirer les bijoux et attacher les cheveux longs. Ne jamais retirer ni neutraliser les dispositifs de protection. • Fixer fermement la pièce et les dispositifs de serrage, retirer la clé de serrage, fermer les carters et ne jamais porter de gants à proximité de pièces en rotation ; empêcher le fouettement des barres longues.
