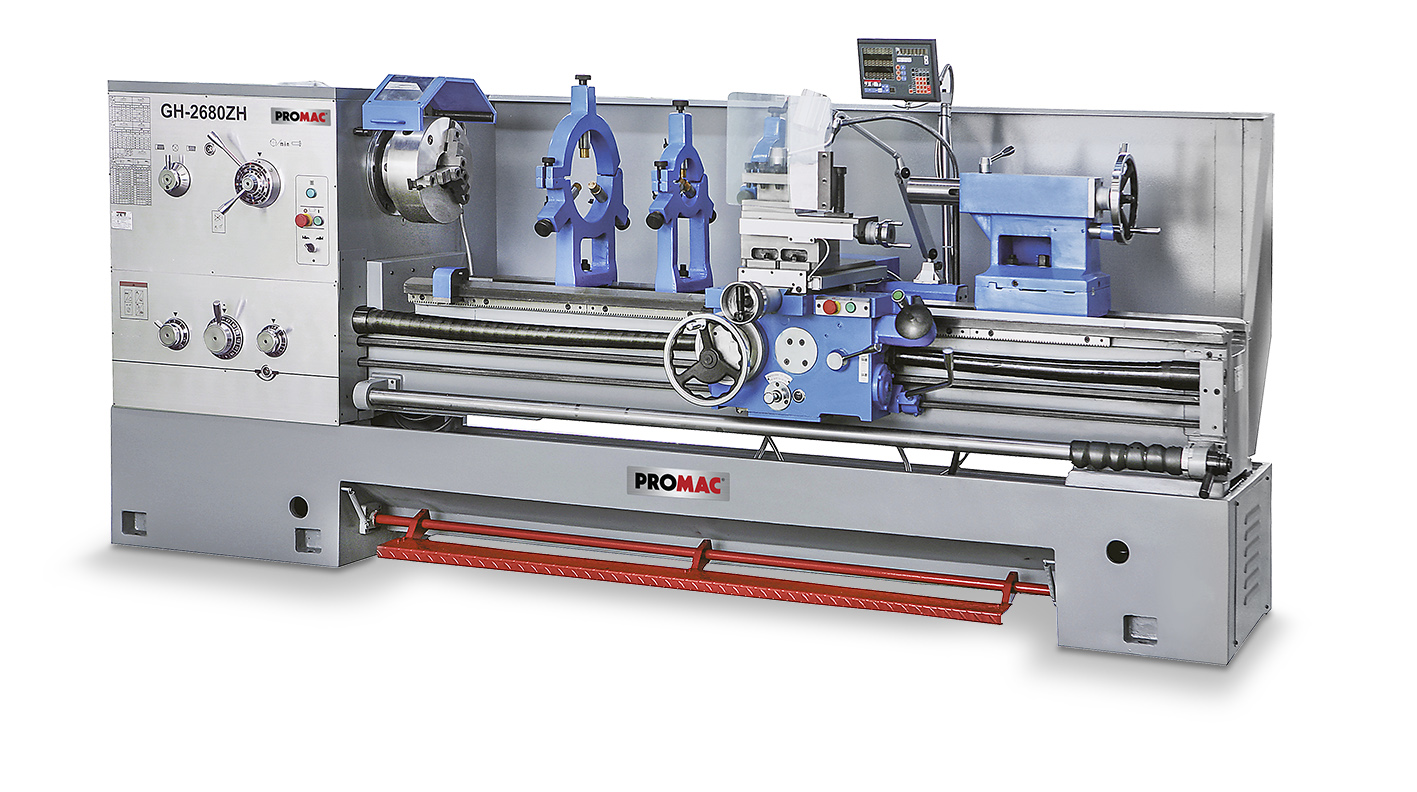

PROMAC GH-2680ZH-T Metalldrehmaschine

Die PROMAC GH-2680ZH-T ist für Dreh- und Bohrarbeiten an zerspanbaren Metallen und Kunststoffen in Werkstatt, Instandhaltung, Ausbildung und Fertigung ausgelegt. Sie bietet einen Drehdurchmesser über Bett von 660 mm, über dem Querschlitten von 420 mm und eine Spitzenweite von 2030 mm. Im Bereich der Bettbrücke sind Drehdurchmesser bis 870 mm möglich.

Der Hauptantrieb mit 7,5 kW (10 PS) erreicht über 12 Drehzahlstufen einen Bereich von 36 – 1600 U/min. Die Spindel mit Spindelkopf DIN 55029 (Camlock) D1-8 hat eine Bohrung von 105 mm. Der Reitstock bietet einen Pinolenhub von 150 mm und die Aufnahme MK5.

Das Vorschubgetriebe liefert Längsvorschübe von 0,063 – 2,52 mm/U und Planvorschübe von 0,027 – 1,07 mm/U. Geschnitten werden metrische Gewinde von 1 – 14 mm und Zollgewinde von 28 – 2 Gg/Zoll sowie Modulgewinde (0,5 – 7 MP) und Diametral-Pitch-Gewinde (56 – 4 DP). Eine Anschlagwelle mit fünf verstellbaren Nocken schaltet den Längsvorschub ab.

Zum Lieferumfang gehören unter anderem Dreibackenfutter 325 mm mit Grund- und Umkehrbacken, Vierbackenfutter 400 mm (Einzelverstellung), Planscheibe 630 mm, Mitnehmerscheibe 250 mm sowie Steh- und Lauflünette. Außerdem sind eine Kühlmitteleinrichtung und eine Fußbremse enthalten.

Ausstattung auf einen Blick

• Spindelkopf DIN 55029 (Camlock) D1-8, Spindelbohrung 105 mm
• 12 Drehzahlstufen von 36 – 1600 U/min
• Metrische und zöllige Gewinde, Modul- und DP-Gewinde
• Steh- und Lauflünette im Lieferumfang
• Kühlmitteleinrichtung, Behälter 15 l
• Motor 7,5 kW (10 PS), Gewicht 3870 kg
