Baileigh HSP-100A Werkstattpresse

Name: Baileigh HSP-100A Werkstattpresse
Brand: Baileigh
SKU: HSP-100A
Price: 7138.81 EUR
Availability: InStock

ArtikelnummerHSP-100A

7.138,81 € brutto5.999,00 € nettoinkl. MwSt. · Versandkosten

Die Baileigh HSP-100A ist eine hydraulische Werkstattpresse mit 89 t Presskraft, zwei Druckluftmotoren und zweistufiger Handpumpe.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

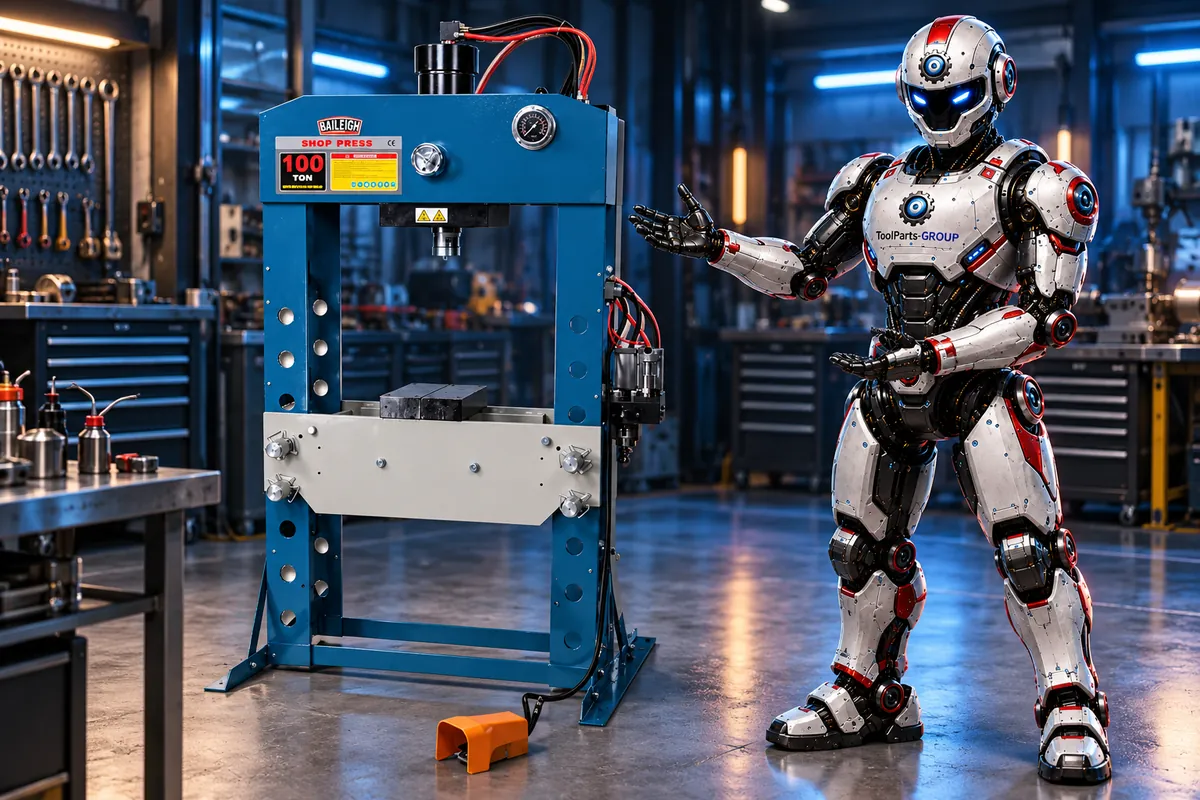

Baileigh HSP-100A Werkstattpresse – Im Einsatz

Überblick

Die Baileigh HSP-100A ist eine hydraulische Werkstattpresse für Maschinen- und Nutzfahrzeugwerkstätten, Instandhaltung und Metallbau. Sie wird zum Ein- und Auspressen von Lagern, Buchsen und Bolzen sowie zum Richten und Biegen schwerer Bauteile eingesetzt.

Die maximale Presskraft beträgt 89 t bei einem Hydraulikdruck von 63,7 MPa. Der Zylinder hat 300 mm Hub und arbeitet über eine Breite von 787 mm, der Arbeitsbereich reicht von 93 bis 933 mm.

Zwei Druckluftmotoren fahren den Kolben ohne Last im Eilgang aus, unter Last arbeitet ein Motor mit langsamer Geschwindigkeit. Alternativ wird die zweistufige Handpumpe genutzt: Niederdruck für schnelle, Hochdruck für langsame Bewegung. Ein Wahlventil mit drei Stellungen steuert Ausfahren, Halten und Zurückfahren. Zylinder und Pressentisch werden jeweils per Kurbel über Schneckentriebe verstellt.

Mitgeliefert werden Pumpeneinheit mit Druckluft-Fußventil, Kurbel, Pumpen- und Schalthebel, Fußteile, Stützstreben, Bolzen, zwei Prismenauflagen, Befestigungsmaterial und die Bedienungsanleitung.

Ausstattung auf einen Blick

Presskraft 89 t, Hydraulikdruck 63,7 MPa
Zylinderhub 300 mm, Arbeitsbreite 787 mm
Arbeitsbereich 93 – 933 mm
Zwei Druckluftmotoren mit Fußventil
Zweistufige Handpumpe und Wahlventil mit 3 Stellungen
Zylinder und Tisch per Kurbel verstellbar

Vorteile

Zwei Druckluftmotoren: Eilgang ohne Last, unter Last arbeitet ein Motor mit langsamer Hubgeschwindigkeit
Zweistufige Handpumpe mit Niederdruck für schnelle und Hochdruck für langsame, kraftvolle Bewegung
Wahlventil mit drei Stellungen für Ausfahren, Halten und Zurückfahren des Kolbens
Zylinder und Pressentisch jeweils über Kurbel mit Schneckentrieb verstellbar
Wendbare Auflageblöcke mit flacher Seite oder Prisma

Technische Daten

Bearbeitungsdaten

Presskraft max.: 89 t
Hydraulikdruck: 63,7 MPa
Zylinder seitlich verschiebbar: ja
Arbeitsbreite: 787 mm
Zylinderhub: 300 mm
Zylinderdurchmesser: 165 mm
Kolbenstangendurchmesser: 101 mm
Durchmesser Kolbenkopf: 89 mm

Tisch

Arbeitsbereich (Tisch bis Druckstück): 93 – 933 mm
Tischverstellung: Kurbel mit Schneckentrieb

Weitere Daten

Antrieb: hydraulisch, 2 Druckluftmotoren oder zweistufige Handpumpe (Hoch-/Niederdruck)
Druckluftanschluss: ¼″ NPT
Betriebsluftdruck: 7,5 – 13,8 bar
Zylinderverschiebung: Kurbel mit Schneckentrieb
Hydrauliköl: Hydraulik-Heberöl 22 (ISO 6743)

Abmessungen

Versandmaße (L × B × H): 2058 × 1143 × 534 mm

Gewicht

Versandgewicht: 775 kg

Lieferung & Lieferumfang

Lieferumfang

Baileigh HSP-100A Werkstattpresse (Pressenrahmen mit montiertem Zylinder, Ölbehälter, Manometer, Zylinderverschiebung und Tischhubeinrichtung)
1 × Pressentisch (im Rahmen montiert)
1 × Pumpeneinheit mit Druckluft-Fußventil
1 × Kurbel
1 × Schalthebel für Wahlventil
1 × Pumpenhebel
2 × Fußteil
4 × Stützstreben
4 × Tischbolzen
8 × Sicherungsklammer
2 × Prismenauflage
Befestigungsmaterial: Sechskantschrauben M12 × 30 mm und M12 × 25 mm, Federringe M12, Unterlegscheiben M12
Bedienungsanleitung mit Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

Quetsch-, Scher-, Schnitt-, Stanz- und Einzugsgefahr an Werkzeugen, Rollen und beweglichen Maschinenteilen. Scharfe und schwere Werkstücke sicher handhaben. Nur geschulte Personen; Kapazitätsgrenzen nicht überschreiten.

Maschine standsicher befestigen und nur innerhalb der in der Bedienungsanleitung genannten Material- und Leistungsgrenzen verwenden. Werkstück sicher führen beziehungsweise abstützen. Hände aus Biege-, Press-, Schneid-, Stanz- und Klemmstellen fernhalten; geeignete Hilfsmittel verwenden. Schutzbrille, Sicherheitsschuhe und schnittfeste Handschuhe beim Materialhandling tragen. Vor Einstell-, Werkzeugwechsel-, Reinigungs- oder Wartungsarbeiten die Maschine stillsetzen und vorhandene Energiequellen trennen.
