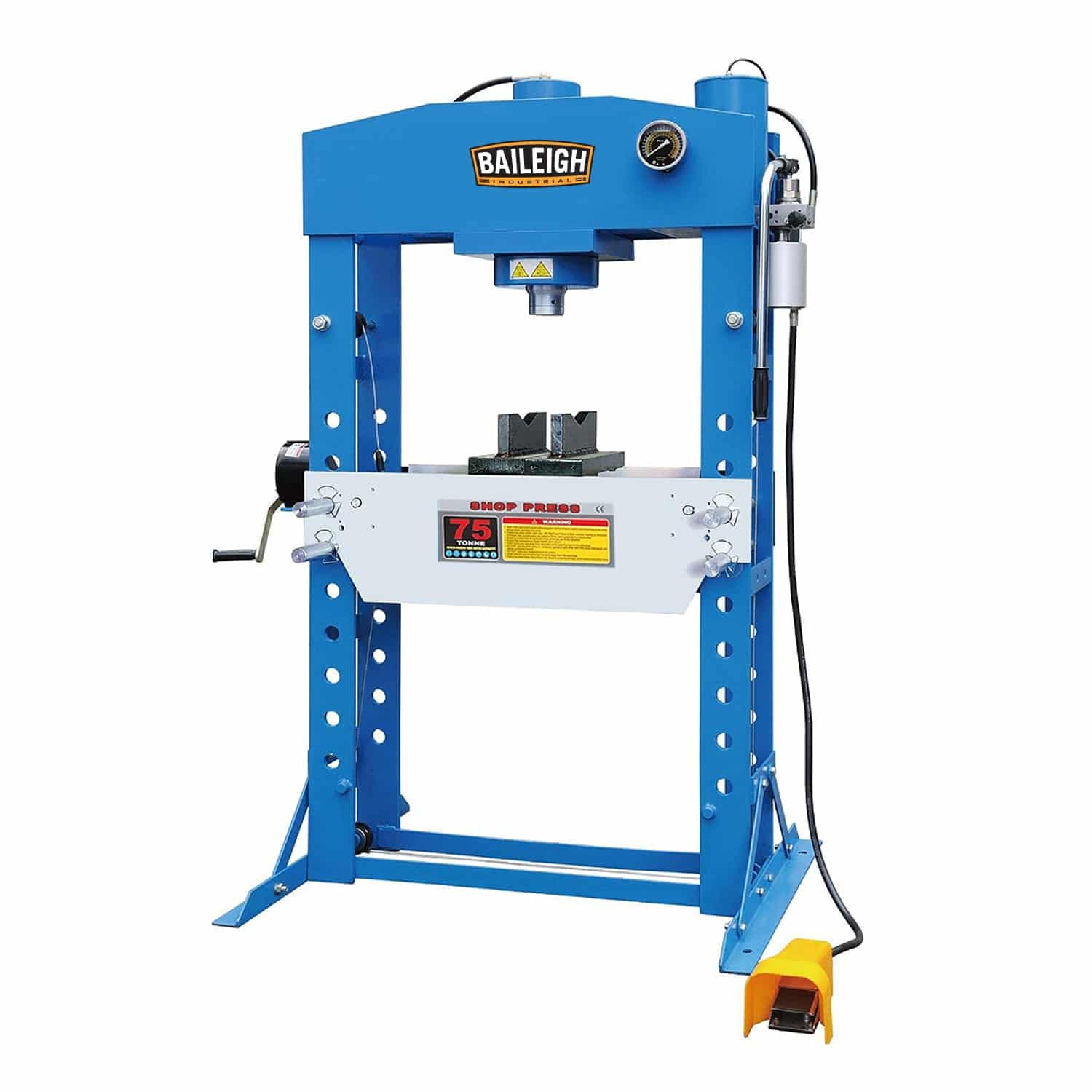

Baileigh HSP-75A Werkstattpresse – Produktbild

Baileigh HSP-75A Werkstattpresse

ArtikelnummerHSP-75A

4.699,31 € brutto3.949,00 € nettoinkl. MwSt. · Versandkosten

Die Baileigh HSP-75A ist eine hydraulische Werkstattpresse mit 68 t Presskraft, 250 mm Zylinderhub und Pumpe mit Druckluftmotor oder Handhebel.

Aktuell kein Bestand – auf AnfrageBestand auf Anfrage

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisBestand auf Anfrage KundengruppeKauf: Unternehmen und Privatkunden

Baileigh HSP-75A Werkstattpresse – Im Einsatz

Überblick

Die Baileigh HSP-75A ist eine hydraulische Werkstattpresse für Maschinen- und Nutzfahrzeugwerkstätten, Instandhaltung und Metallbau. Sie wird zum Ein- und Auspressen von Lagern, Buchsen und Bolzen sowie zum Richten und Biegen größerer Bauteile eingesetzt.

Die maximale Presskraft beträgt 68 t bei einem Hydraulikdruck von 59,9 MPa. Der Zylinder hat 250 mm Hub und ist auf dem Querhaupt seitlich verschiebbar. Der Pressentisch misst 800 × 279 mm, der Arbeitsbereich reicht von 68 bis 884 mm.

Die Pumpe arbeitet mit einem Druckluftmotor, der über ein Fußpedal geschaltet wird, oder von Hand über den Pumpenhebel. Benötigt werden 7,5 – 8,5 bar und mindestens 0,33 m³/min. Der Pressentisch wird mit einer Handseilwinde verstellt und mit Bolzen gesichert, ein Manometer zeigt den Pressdruck an.

Mitgeliefert werden Pumpeneinheit, Handseilwinde, Fußwinkel, Stützstreben, Pressentisch mit Bolzen, zwei Prismenauflagen, Manometer, Pumpenhebel, Befestigungsmaterial und die Bedienungsanleitung.

Ausstattung auf einen Blick

Presskraft 68 t, Hydraulikdruck 59,9 MPa
Zylinderhub 250 mm, seitlich verschiebbar
Pressentisch 800 × 279 mm
Arbeitsbereich 68 – 884 mm

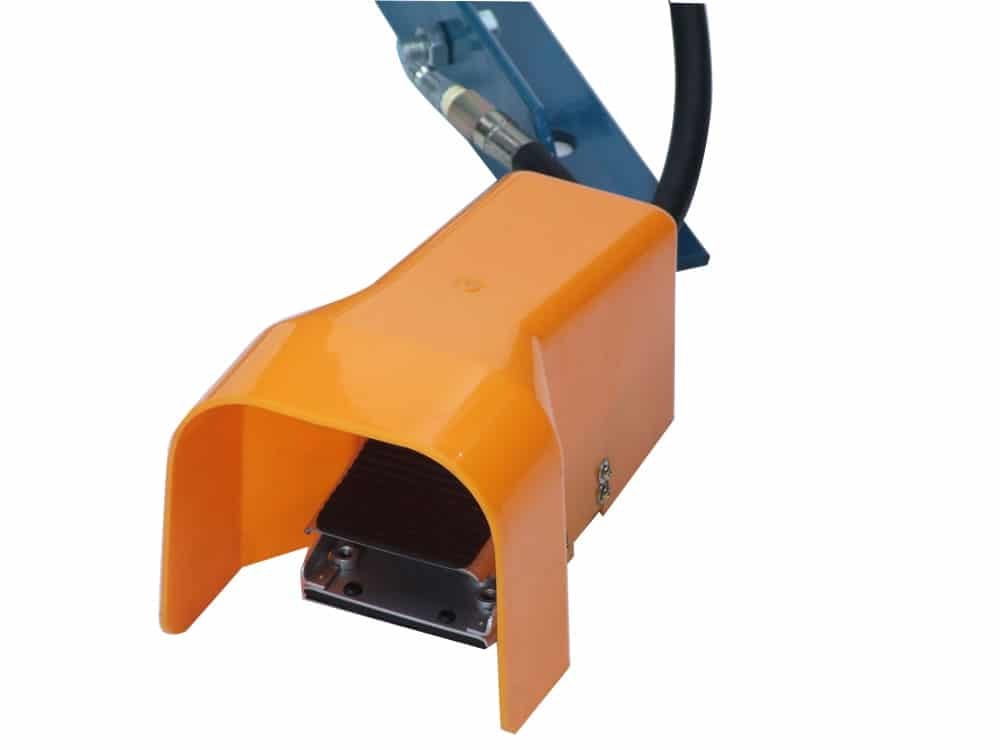

Druckluftmotor mit Fußpedal oder Handpumpe

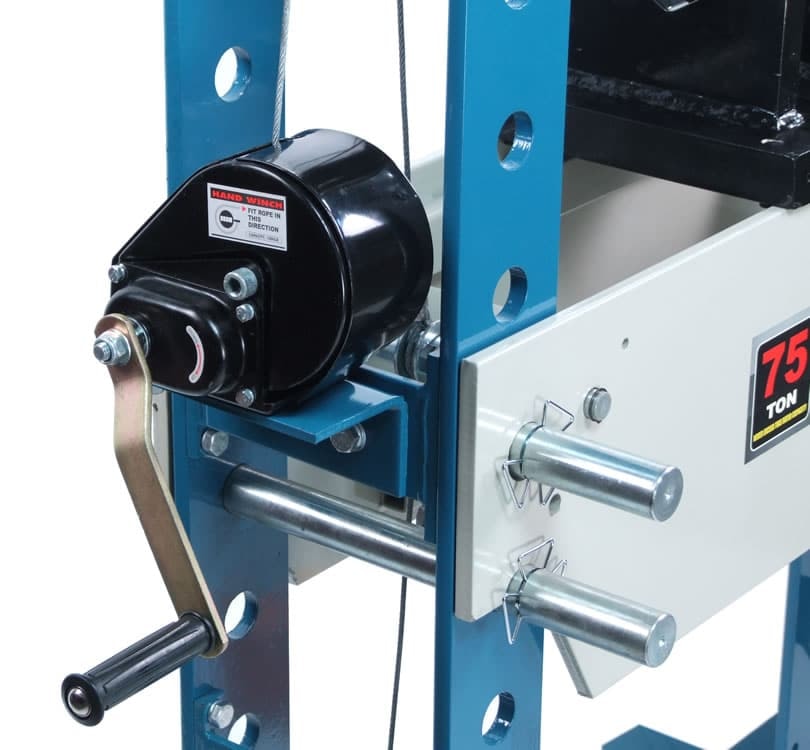

Tischverstellung per Handseilwinde

Vorteile

Hydraulikpumpe wahlweise mit Druckluftmotor über Fußpedal oder von Hand über den Pumpenhebel betätigt
Pressentisch 800 × 279 mm, mit Handseilwinde höhenverstellbar
Zylinder auf dem Querhaupt seitlich verschiebbar

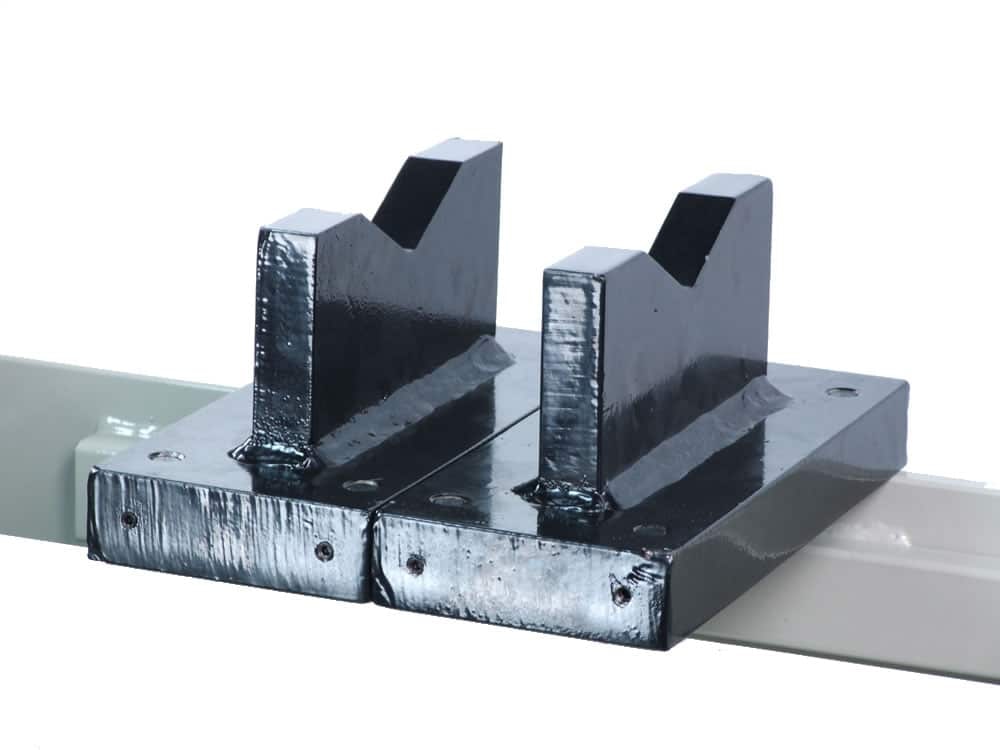

Wendbare Auflageblöcke mit flacher Seite oder Prisma
Manometer zur Anzeige des Pressdrucks

Technische Daten

Bearbeitungsdaten

Presskraft max.: 68 t
Hydraulikdruck: 59,9 MPa
Zylinder seitlich verschiebbar: ja
Zylinderhub: 250 mm
Zylinderdurchmesser: 229 mm
Kolbenstangendurchmesser: 76,2 mm
Durchmesser Kolbenkopf: 69,8 mm
Stößelgeschwindigkeit: 171 mm/min

Tisch

Tischbreite: 800 mm
Tischtiefe: 279 mm
Arbeitsbereich (Tisch bis Druckstück): 68 – 884 mm
Tischverstellung: Handseilwinde

Weitere Daten

Antrieb: hydraulisch, druckluftbetriebene Pumpe oder Handpumpe
Druckluftanschluss: ¼″ NPT
Betriebsluftdruck: 7,5 – 8,5 bar
Luftverbrauch min.: 0,33 m³/min bei 6,2 bar
Hydrauliköl: Hydraulik-Heberöl 22 (ISO 6743)

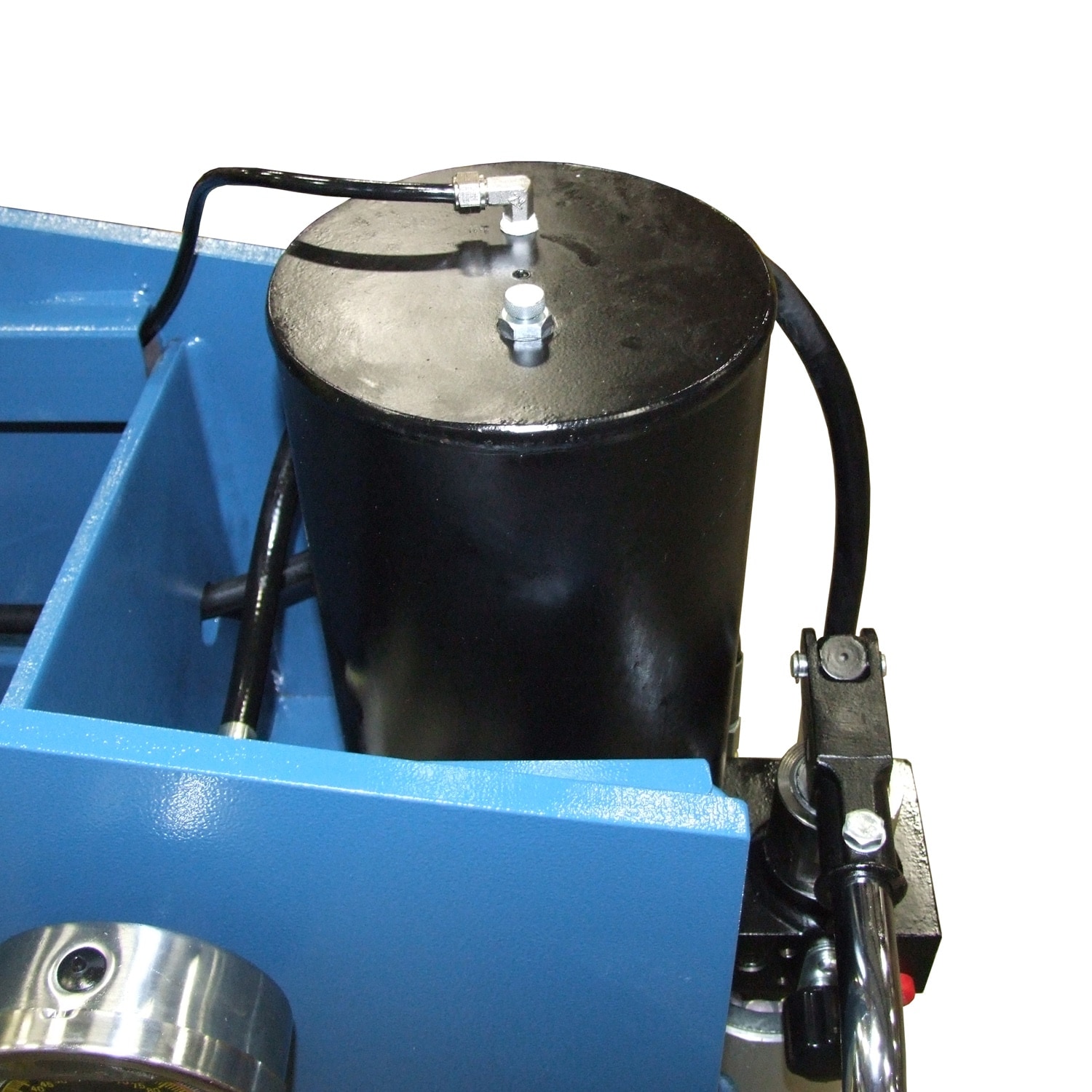

Ölbehälter: 4,5 l

Abmessungen

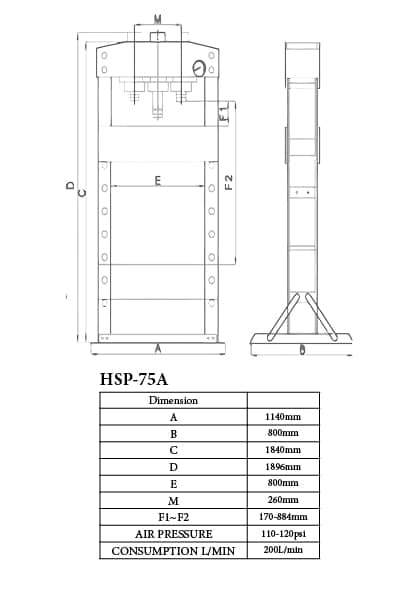

Abmessungen (L × B × H): 1454 × 800 × 1914 mm
Versandmaße (L × B × H): 2134 × 1118 × 610 mm

Gewicht

Versandgewicht: 503 kg

Lieferung & Lieferumfang

Lieferumfang

Baileigh HSP-75A Werkstattpresse (Hauptrahmen mit Zylinder)
1 × Hydraulikpumpe mit Druckluftmotor und Fußventil
1 × Handseilwinde mit Seil
2 × Fußwinkel
4 × Stützstreben
1 × Pressentisch

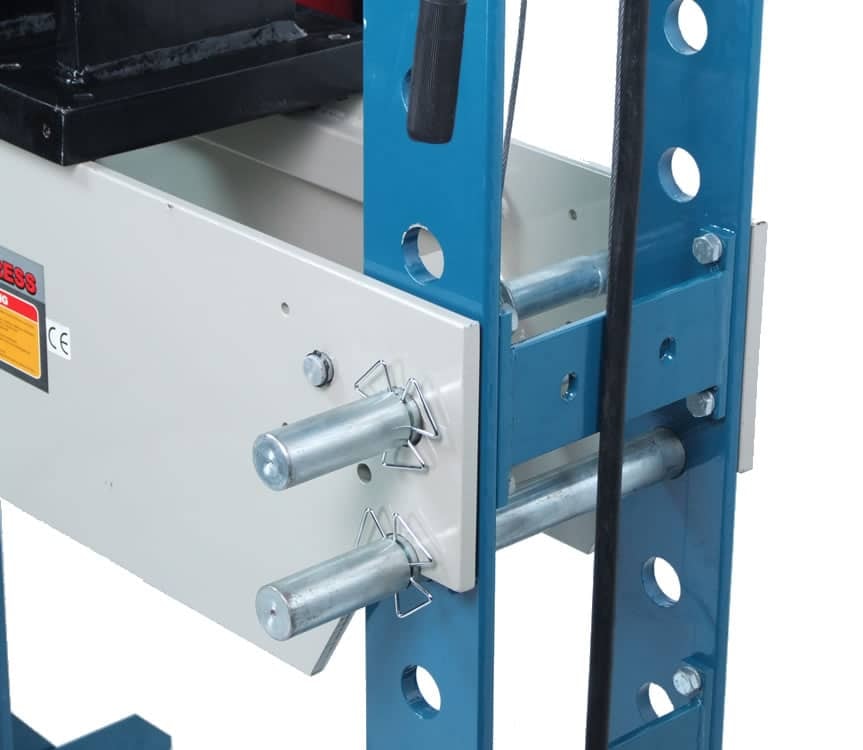

4 × Tischbolzen
8 × Sicherungsklammer
2 × Prismenauflage
1 × Manometer
1 × Pumpenhebel
Befestigungsmaterial
Bedienungsanleitung mit Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

Quetsch-, Scher-, Schnitt-, Stanz- und Einzugsgefahr an Werkzeugen, Rollen und beweglichen Maschinenteilen. Scharfe und schwere Werkstücke sicher handhaben. Nur geschulte Personen; Kapazitätsgrenzen nicht überschreiten.

Maschine standsicher befestigen und nur innerhalb der in der Bedienungsanleitung genannten Material- und Leistungsgrenzen verwenden. Werkstück sicher führen beziehungsweise abstützen. Hände aus Biege-, Press-, Schneid-, Stanz- und Klemmstellen fernhalten; geeignete Hilfsmittel verwenden. Schutzbrille, Sicherheitsschuhe und schnittfeste Handschuhe beim Materialhandling tragen. Vor Einstell-, Werkzeugwechsel-, Reinigungs- oder Wartungsarbeiten die Maschine stillsetzen und vorhandene Energiequellen trennen.
