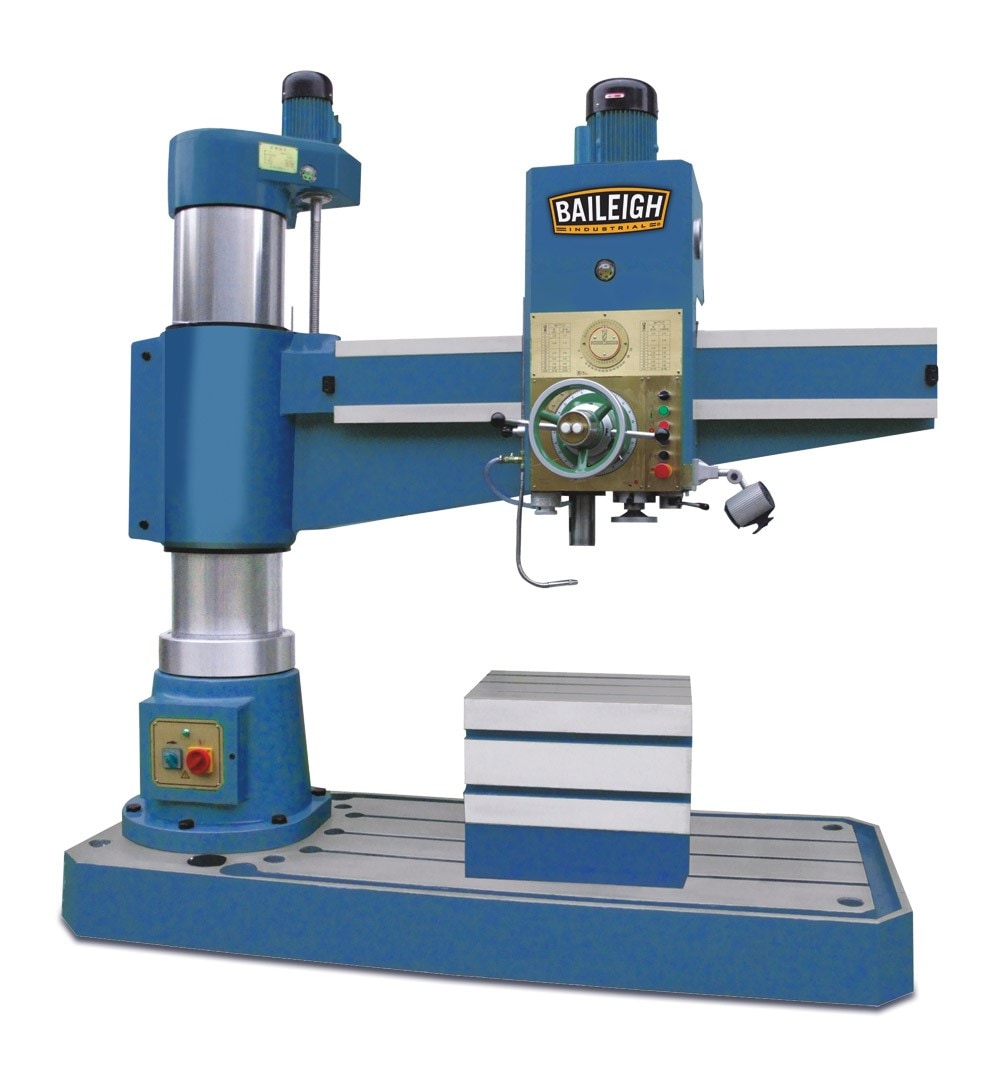

Baileigh RD-1600H Radialbohrmaschine

Die Baileigh RD-1600H ist eine schwere Radialbohrmaschine für das Bohren an großen Werkstücken in Stahl-, Maschinen- und Behälterbau. Der Bohrkopf wird auf dem schwenkbaren Ausleger zur Bohrposition gefahren, das Werkstück bleibt liegen. Der Spindelmotor leistet 4 kW, die Bohrleistung beträgt 50,8 mm.

Die Ausladung reicht von 350 bis 1600 mm, der Abstand Sockel – Spindel von 350 bis 1250 mm. Der Ausleger wird motorisch (1,1 kW) mit 1,2 m/min verfahren und um 360° geschwenkt, Säule und Bohrkopf werden hydraulisch geklemmt (0,75 kW). Die Spindel mit Aufnahme MK5 bietet 16 Drehzahlstufen von 25 bis 2000 U/min und 16 Vorschubstufen von 0,04 bis 3,2 mm/U bei 435 mm Pinolenhub. Maximales Spindeldrehmoment 400 Nm, maximale Vorschubkraft 16000 N.

Drehzahl und Vorschub werden über Vorwahltasten eingestellt, neben dem mechanischen Vorschub steht ein Feinvorschub zur Verfügung. Arbeitsleuchte, Kühlmittelpumpe (0,12 kW) und Not-Halt-Taster sind vorhanden. Das Gewicht beträgt 3500 kg, mitgeliefert wird die Bedienungsanleitung.

Ausstattung auf einen Blick

• Bohrleistung 50,8 mm, Spindelaufnahme MK5
• Ausladung 350 – 1600 mm
• 16 Drehzahlstufen 25 – 2000 U/min, 16 Vorschubstufen
• Hydraulische Klemmung von Säule und Bohrkopf
• Motorische Auslegerverstellung, Schwenkbereich 360°
• Kühlmittelpumpe und Arbeitsleuchte
