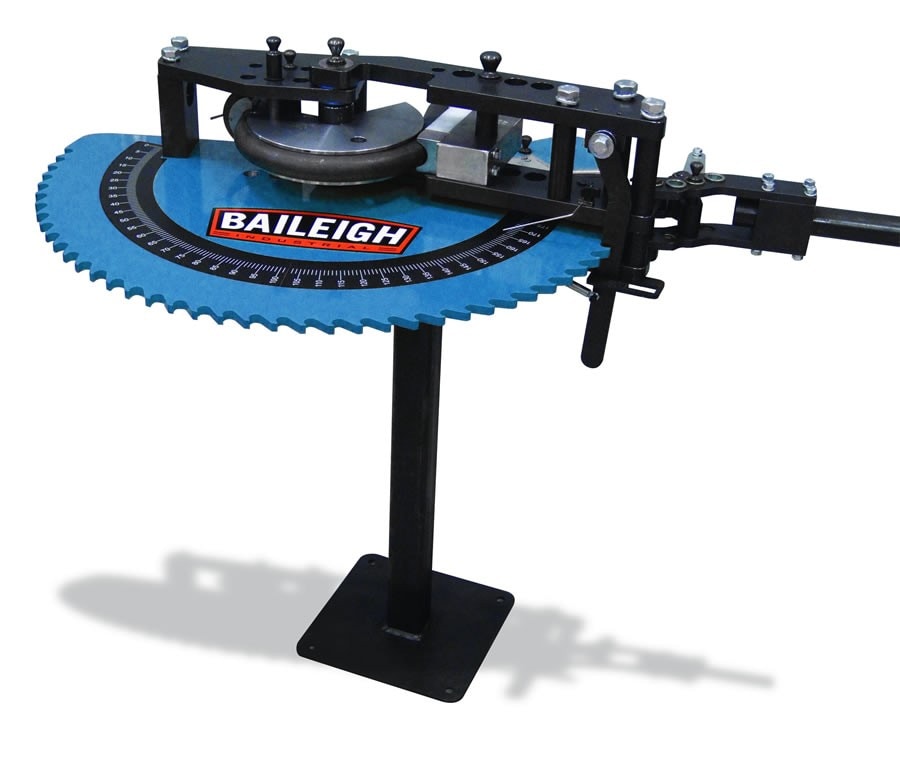

Baileigh RDB-050 Rotationszugbiegemaschine – Produktbild

Baileigh RDB-050 Rotationszugbiegemaschine

Name: Baileigh RDB-050 Rotationszugbiegemaschine
Brand: Baileigh
SKU: RDB-050
Price: 1605.31 EUR
Availability: InStock

ArtikelnummerRDB-050

1.605,31 € brutto1.349,00 € nettoinkl. MwSt. · Versandkosten

Die Baileigh RDB-050 ist eine handbetriebene Rotationszug-Rohrbiegemaschine mit Ratschenhebel für Rundrohr bis Ø 63,5 × 3 mm, Biegungen bis 180° (max. 200°).

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

Baileigh RDB-050 Rotationszugbiegemaschine – Im Einsatz

Überblick

Die Baileigh RDB-050 ist eine Rohrbiegemaschine nach dem Rotationszugverfahren (Rotary Draw) für Rohre und Rundstäbe im Fahrzeug-, Rahmen-, Geländer- und Metallbau. Sie wird von Hand über einen Ratschenhebel betätigt, je Ratschenhub dreht die Biegeform um etwa 4°. Ein umsteckbarer Bolzen erlaubt die Wahl zwischen mehr Hebelkraft und höherer Biegegeschwindigkeit.

Verarbeitet werden Rundrohr aus Baustahl und Aluminium bis Ø 63,5 × 3 mm, Edelstahl und Chrom-Molybdän-Stahl bis Ø 50,8 × 3 mm, Rundstab aus Baustahl bis Ø 25,4 mm sowie Vierkantrohr bis 25,4 × 3,175 mm. Der Biegeradius (Mitte) liegt zwischen 76 und 178 mm, der kleinste Außendurchmesser bei 19 mm. Biegungen sind bis 180° möglich, maximal 200°.

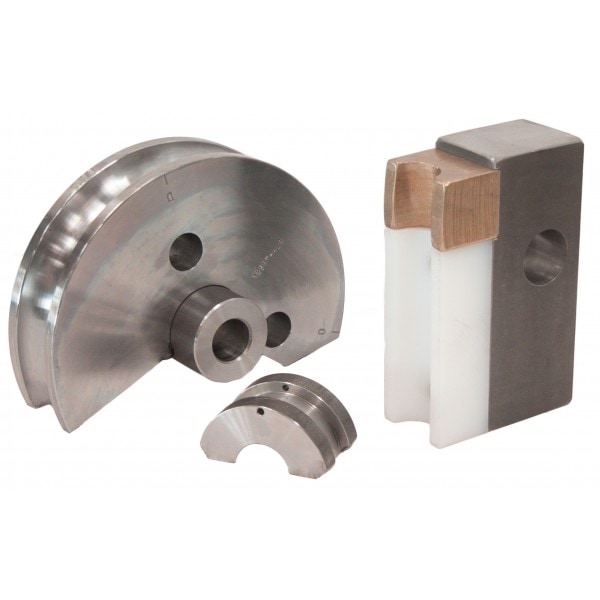

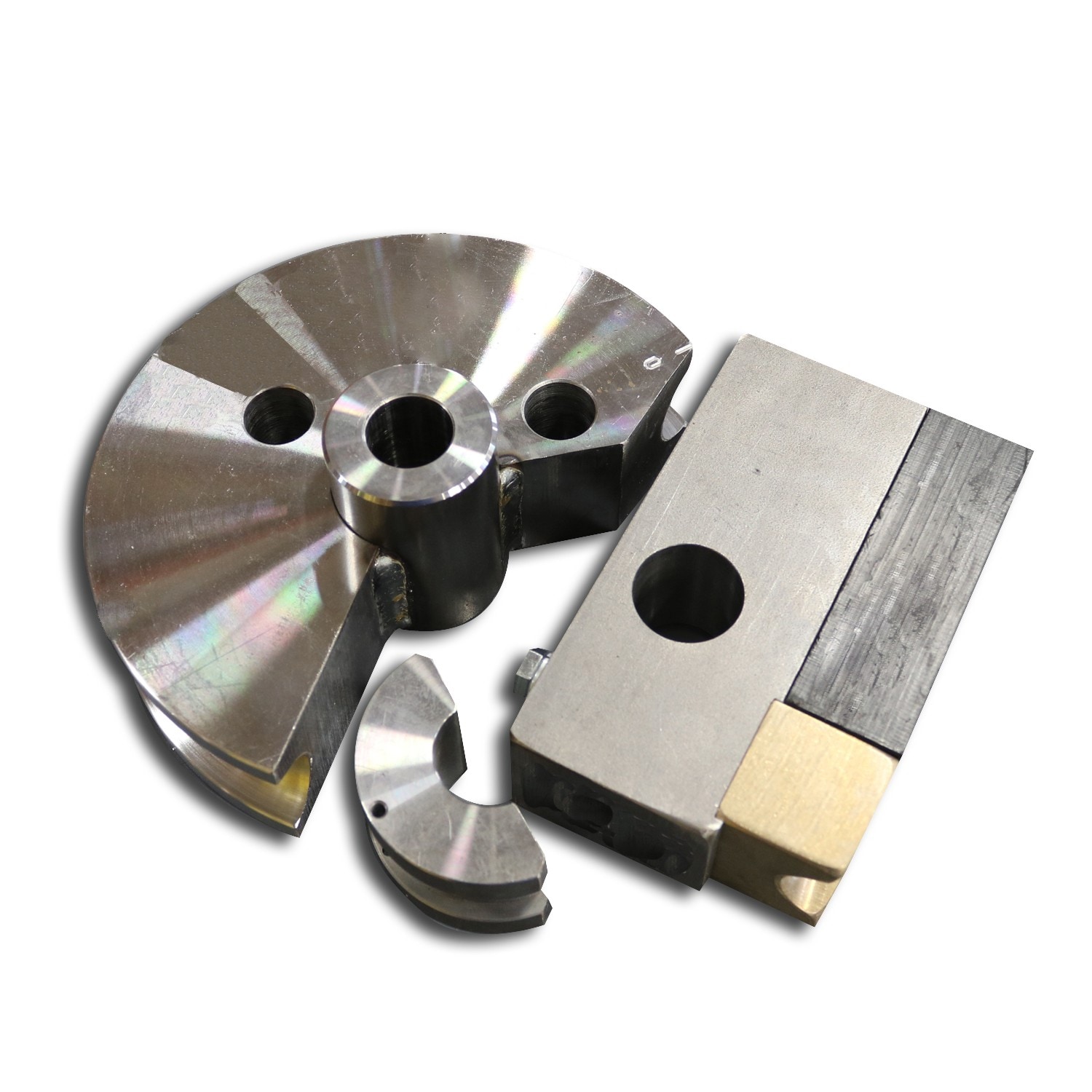

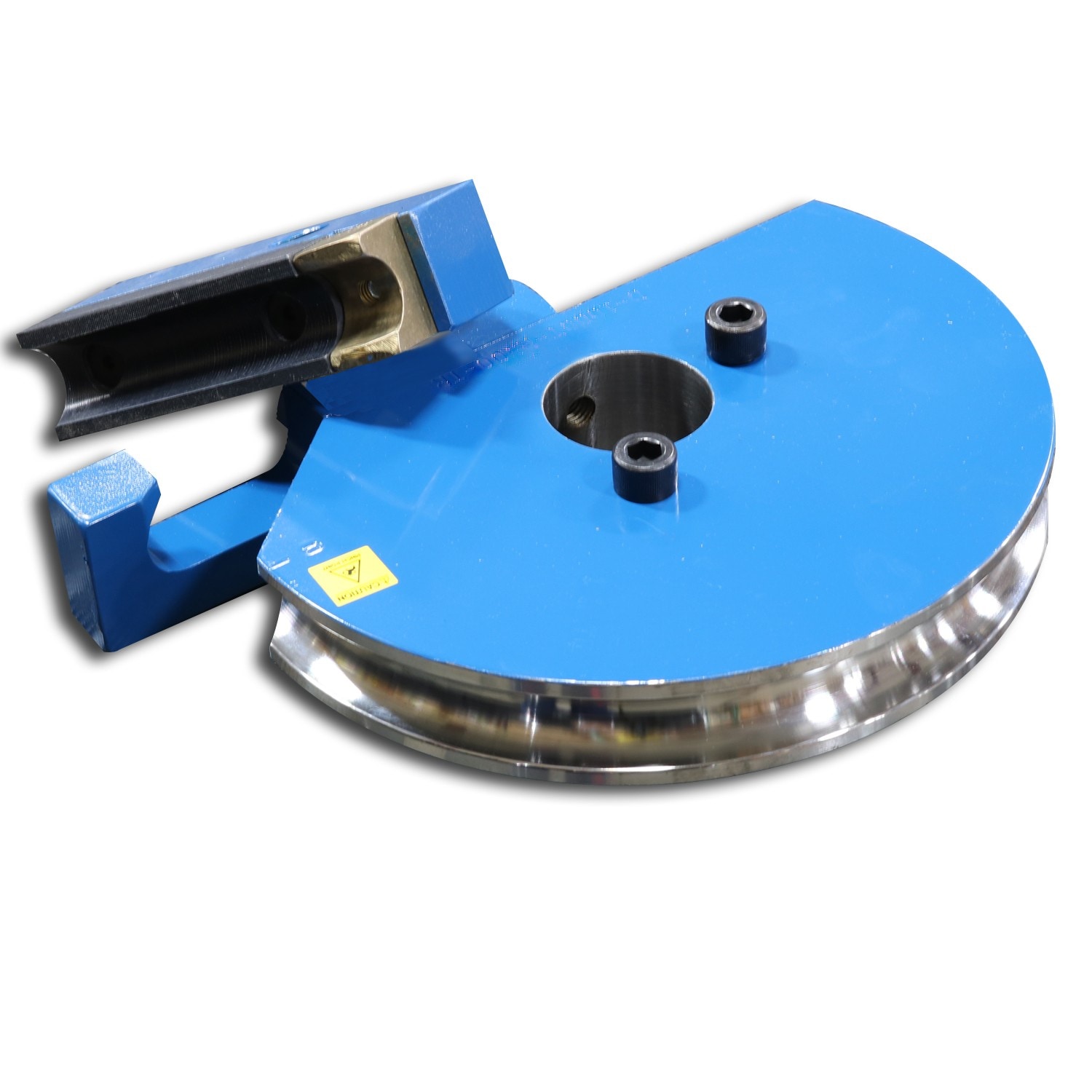

Die Maschine ist als massive Stahlkonstruktion mit hochfesten Schrauben der Klasse Grade 8 aufgebaut. Mitgeliefert werden ein Gegenformbolzen 3/4 Zoll für Formen unter 3,5 Zoll Biegeradius und die Bedienungsanleitung, die Biegeformen sind je nach Rohrmaß separat zu wählen. Das Versandgewicht beträgt 136 kg.

Ausstattung auf einen Blick

Rotationszugbiegen von Hand mit Ratschenhebel
Rundrohr Baustahl bis Ø 63,5 × 3 mm
Biegeradius (Mitte) 76 – 178 mm
Biegewinkel 180° (max. 200°), ca. 4° je Hub
Umsteckbarer Bolzen für Hebelkraft oder Geschwindigkeit
Massive Stahlkonstruktion

Vorteile

Handbetriebene Rotationszugbiegemaschine (Rotary Draw)
Biegungen bis 180° (max. 200°), ca. 4° je Ratschenhub
Umsteckbarer Bolzen für Hebelwirkung und Biegegeschwindigkeit
Massive Stahlkonstruktion mit Schrauben der Festigkeitsklasse Grade 8

Technische Daten

Bearbeitungsdaten

Biegeradius (Mitte) max.: 178 mm
Biegeradius (Mitte) min.: 76 mm
Außendurchmesser min.: 19 mm
Rundrohr Baustahl max. (Wand): Ø 63,5 × 3 mm
Rundrohr Aluminium max. (Wand): Ø 63,5 × 3 mm
Rundrohr Edelstahl max. (Wand): Ø 50,8 × 3 mm
Rundrohr Chrom-Molybdän max. (Wand): Ø 50,8 × 3 mm
Rundstab Baustahl max.: Ø 25,4 mm
Vierkantrohr Baustahl max. (Wand): 25,4 × 3,175 mm
Biegewinkel: 180° (max. 200°)

Weitere Daten

Antrieb: manuell, Ratschenhebel

Abmessungen

Versandmaße (L × B × H): 900 × 900 × 430 mm

Gewicht

Versandgewicht: 136 kg

Lieferung & Lieferumfang

Lieferumfang

Baileigh RDB-050 Rohrbiegemaschine, handbetrieben
Gegenformbolzen 3/4 Zoll (für Formen unter 3,5 Zoll Biegeradius)
Bedienungsanleitung

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

Rotierende beziehungsweise schneidende Teile: Einzugs-, Schnitt-, Stoß- und Werkstückauswurfgefahr. Späne, Funken, Staub und Lärm beachten. Nur geschulte Personen; Kapazitätsgrenzen nicht überschreiten.

Maschine standsicher und gemäß Bedienungsanleitung aufstellen. Werkstück und Werkzeug sicher spannen, Schutzhauben verwenden und den Arbeitsbereich vor dem Start kontrollieren. Schutzbrille beziehungsweise Gesichtsschutz sowie geeigneten Gehör- und bei Bedarf Atemschutz tragen. Lose Kleidung, Schmuck und lange Haare von rotierenden Teilen fernhalten. Vor Rüsten, Reinigen, Entstören oder Werkzeugwechsel ausschalten, Energiezufuhr trennen und vollständigen Stillstand abwarten.
