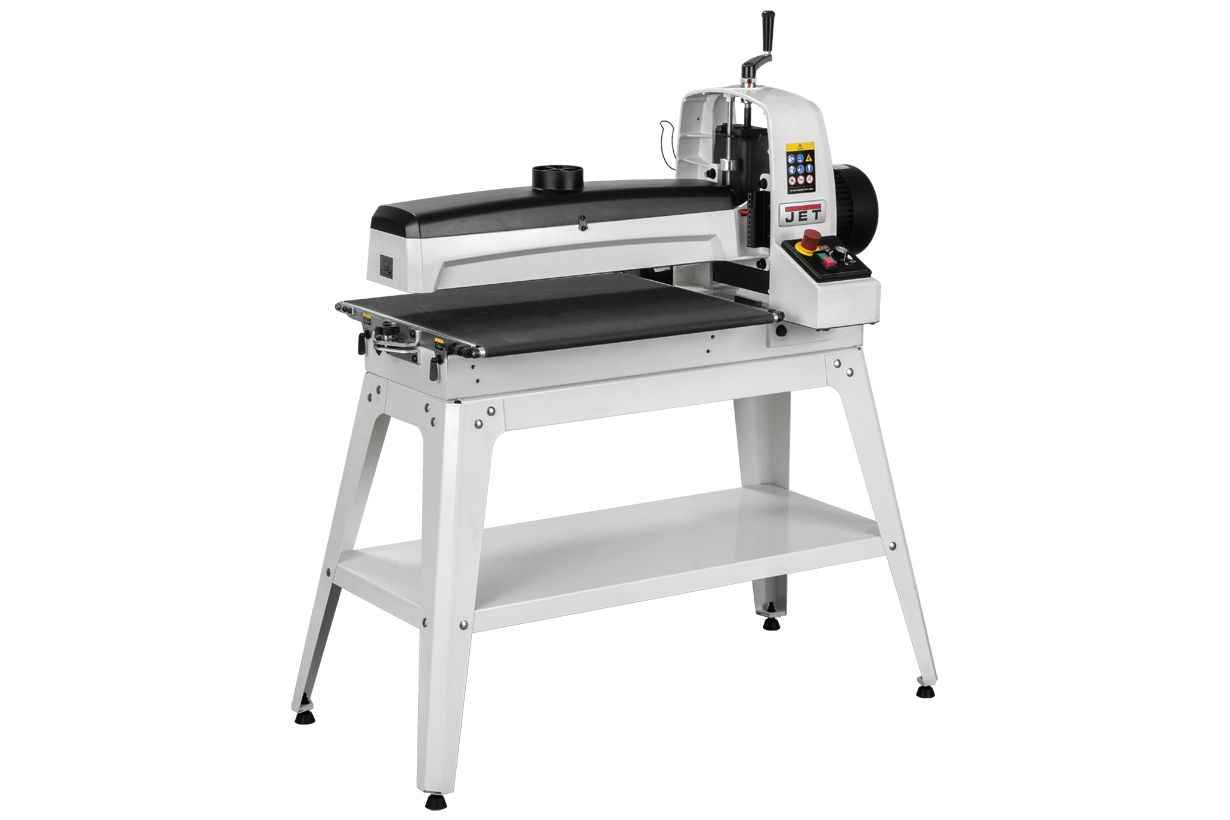

JET JWDS-2550-M Zylinderschleifmaschine

Name: JET JWDS-2550-M Zylinderschleifmaschine
Brand: JET
SKU: JWDS-2550-M
Price: 2378.81 EUR
Availability: InStock

ArtikelnummerJWDS-2550-M EAN / GTIN7612375537215

Video ansehen

2.378,81 € brutto1.999,00 € nettoinkl. MwSt. · Versandkosten

Die JET JWDS-2550-M ist eine Zylinderschleifmaschine zum Kalibrier- und Feinschleifen von Holz. Trommelmotor 1,3 kW, Schleifbreite 635 mm (einseitig offene Bauweise) und Werkstückdicke bis 102 mm.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

JET JWDS-2550-M Zylinderschleifmaschine – Im Einsatz

Schleifbandzuschnitt

Zuschnittzeichnung für das Schleifband dieser Maschine – Vorschau anklicken zum Vergrößern, PDF zum Ausdrucken herunterladen.

Alle Zeichnungen: © ToolParts-Group. Maße vor dem Zuschnitt an der eigenen Maschine prüfen.

Überblick

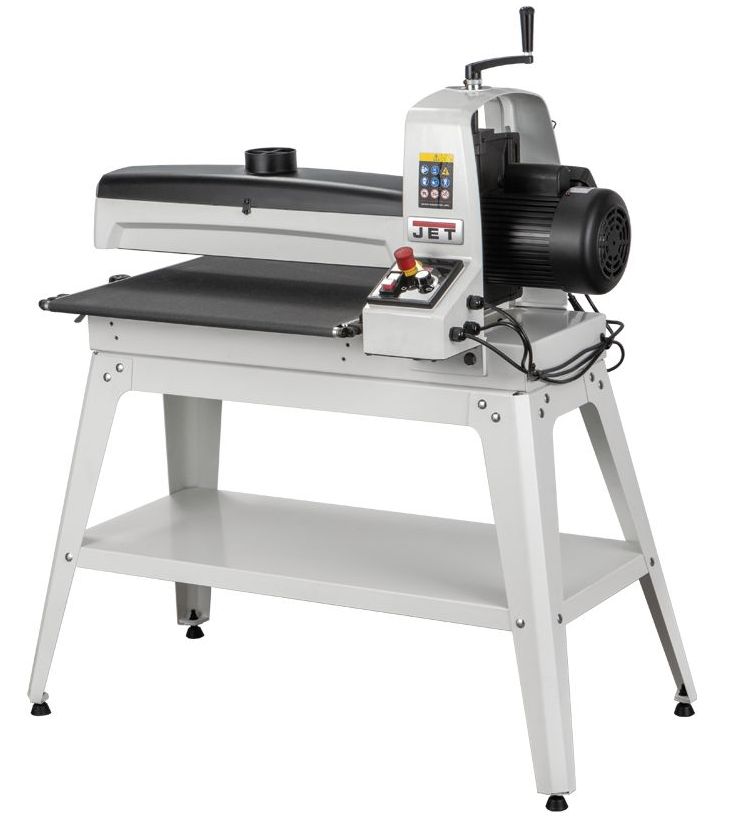

Die JET JWDS-2550-M ist eine Zylinderschleifmaschine für Tischlereien, Werkstätten und Schulen. Sie ist für das Schleifen von Holz und vergleichbaren Werkstoffen bestimmt, etwa zum Egalisieren verleimter Platten, zum Kalibrieren von Leisten und Füllungen oder zum Schleifen dünner Teile ab 0,8 mm. Nassschliff ist nicht vorgesehen.

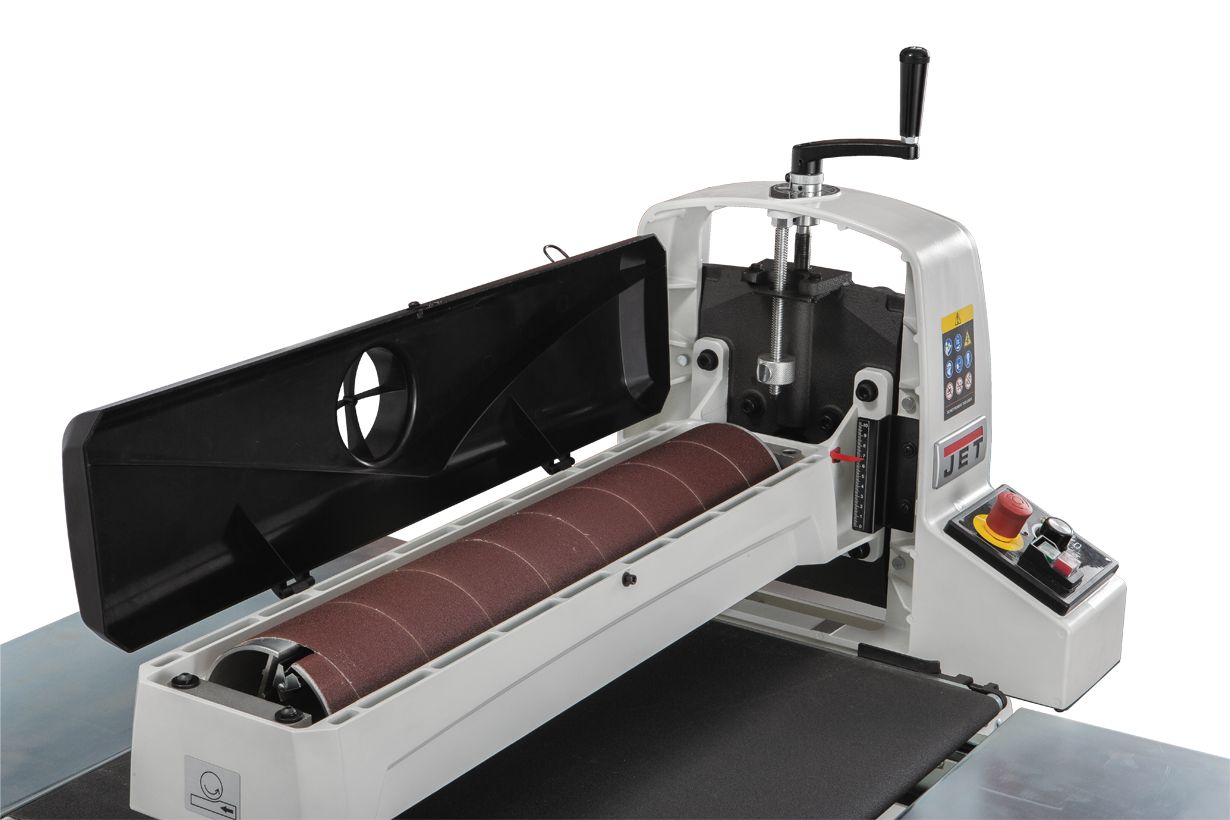

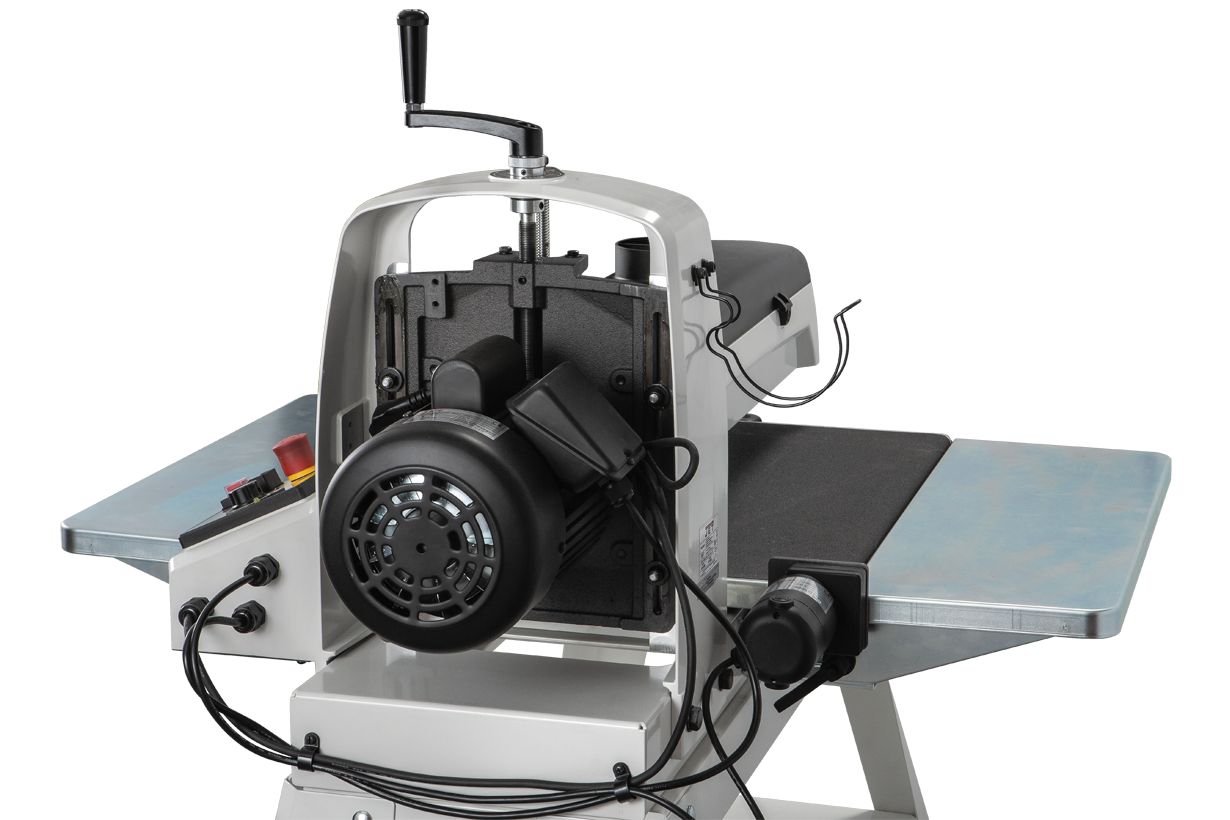

Der Trommelmotor mit 1,3 kW (230 V) treibt die Schleiftrommel Ø 127 × 642 mm mit 1400 min⁻¹ an. Ein separater Vorschubmotor bewegt das Förderband stufenlos mit 0 – 3 m/min. Die SandSmart-Steuerung überwacht die Last des Trommelmotors und passt den Vorschub automatisch an, um eine Überlastung zu vermeiden. Ein Schleiftiefenanschlag begrenzt die Zustellung der Trommel.

Die Schleifbreite beträgt 635 mm in einem Durchlauf, durch die einseitig offene Bauweise sind in zwei Durchläufen Breiten bis 1270 mm möglich. Die Trommel wird über eine Kurbel mit 1,6 mm je Umdrehung zugestellt. Die Parallelität des Vorschubtisches lässt sich einstellen. Mitgeliefert werden ein montiertes Schleifband Körnung 80, die Höhenkurbel, eine Schlauchablage und der Schleiftiefenanschlag, ein Untergestell ist als Zubehör erhältlich.

Ausstattung auf einen Blick

Trommelmotor 1,3 kW, Vorschubmotor 40 W
Schleifbreite 635 mm / 1270 mm in zwei Durchläufen
Werkstückdicke 0,8 mm bis 102 mm
Stufenloser Vorschub 0 – 3 m/min mit SandSmart-Steuerung
Absauganschluss Ø 100 mm

@ToolPartsGroup

Produktvideo

Zum YouTube-Kanal

JET JWDS-2550-M – Bereit für dein Format | ToolParts-Group

Auf YouTube ansehen

Vorteile

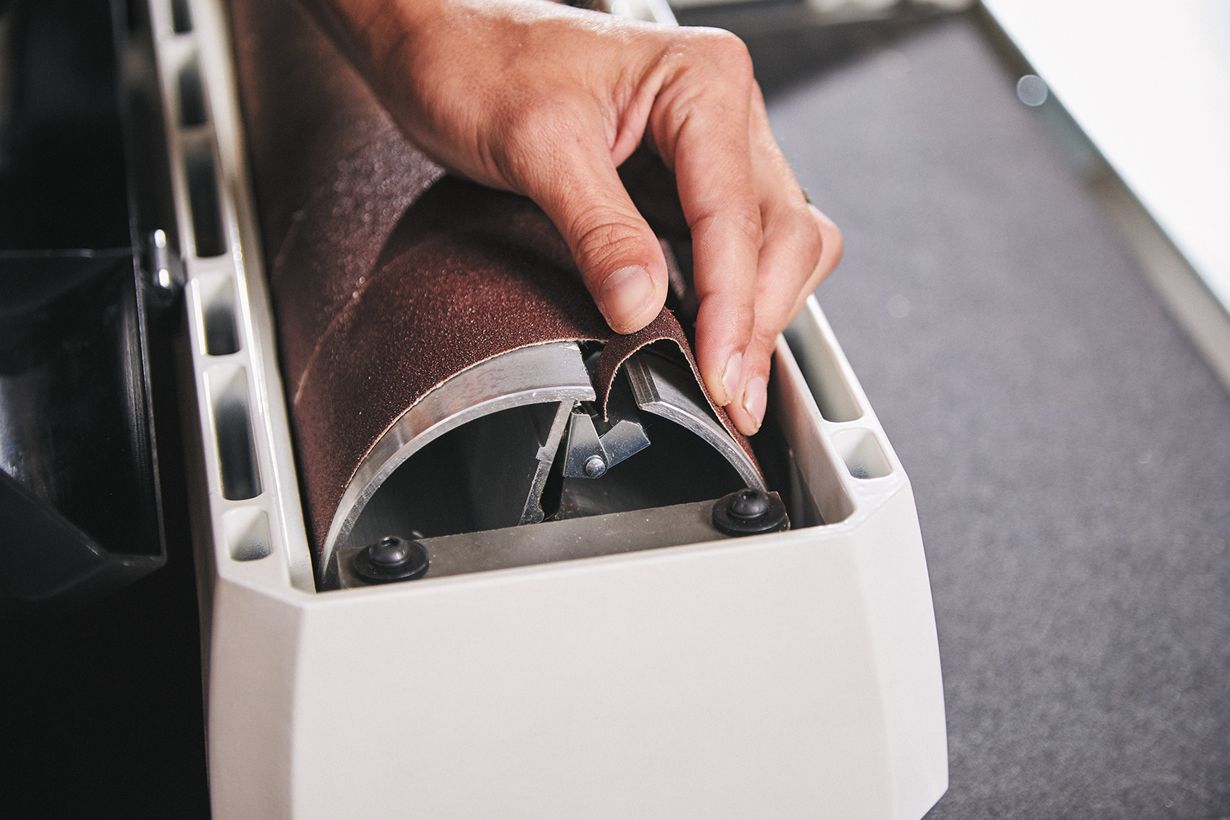

Hochpräzise Aluminiumtrommel

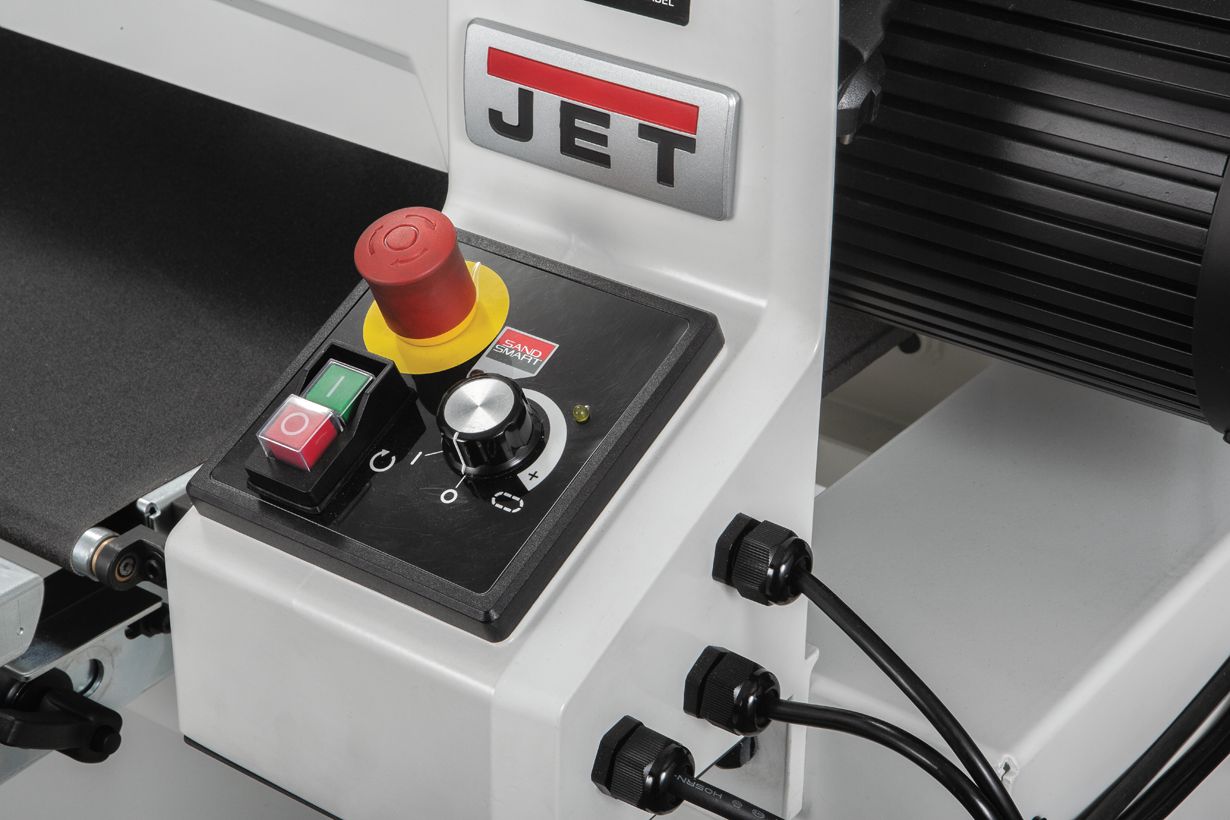

Intelligente Vorschubkontrolle mit SandSmart™
Stufenlose Vorschubgeschwindigkeit (0–3 m/min)

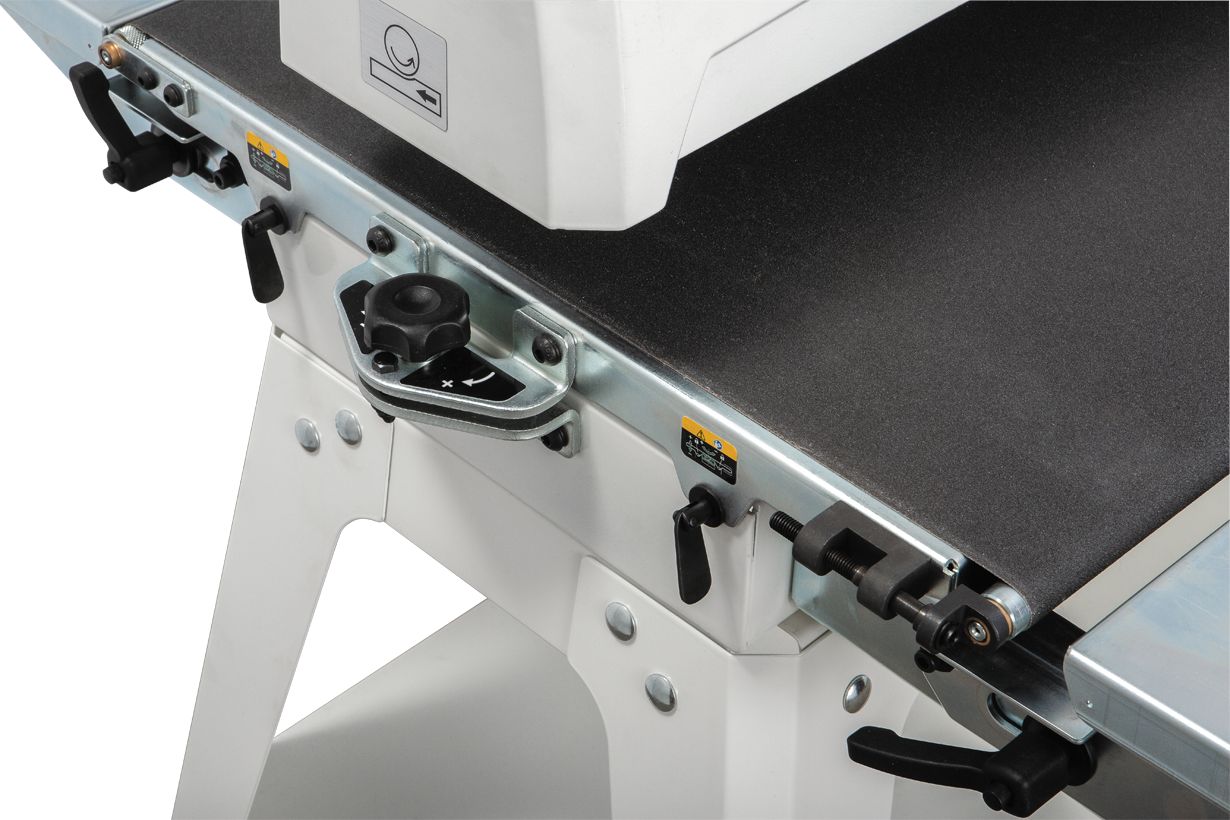

Werkzeuglose Tischjustierung

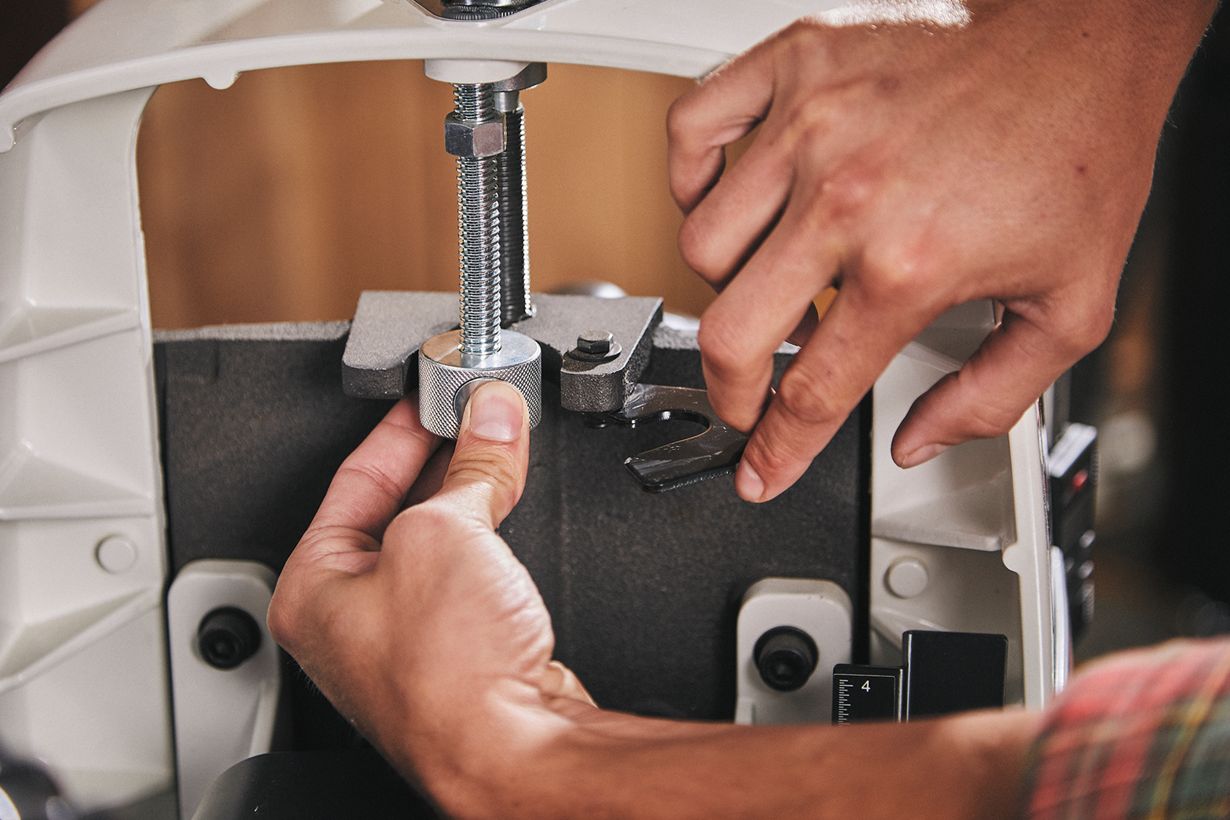

Komfortable Höhenverstellung

Technische Daten

Elektrik

Spannung: ~230 V, PE, 50 Hz
Phasen: 1 Phase
Motorleistung Trommelmotor: 1,3 kW (1,75 PS)
Leistung Vorschubmotor: 40 W
Volllast-Stromstärke: 9,5 A
Einschaltstrom: 28 A
Betriebsstrom ohne Last: 4,3 A
Anschlussleitung: H05RR-F 3 × 1,5 mm², 1830 mm
Bauseitige Absicherung: 16 A

Bearbeitungsdaten

Max. Schleifbreite (ein Durchlauf): 635 mm
Max. Schleifbreite (zwei Durchläufe): 1270 mm
Max. Werkstückdicke: 102 mm
Min. Werkstückdicke: 0,8 mm
Min. Werkstücklänge: 60 mm
Trommelabmessungen: Ø 127 × 642 mm
Trommeldrehzahl: 1400 min⁻¹
Vorschubgeschwindigkeit: stufenlos 0 – 3 m/min
Montiertes Schleifband: Körnung 80

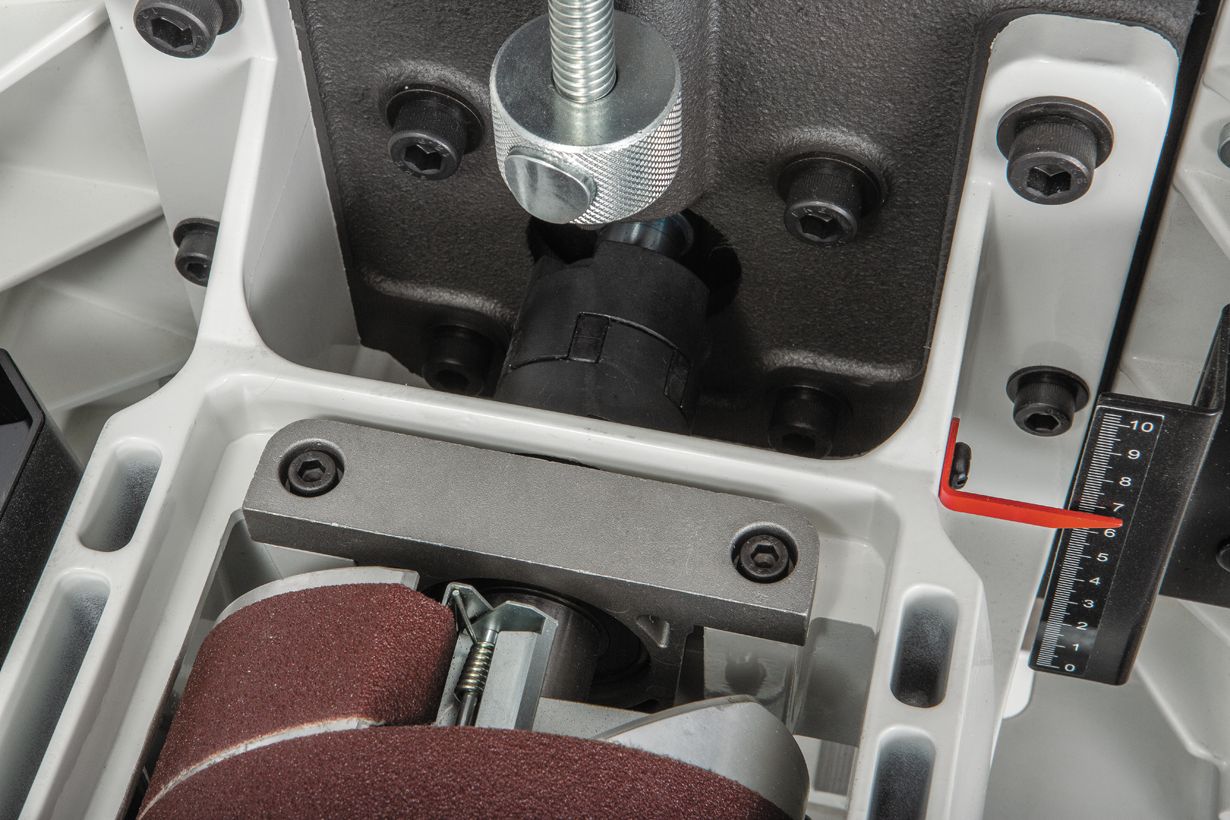

Trommelhebung pro Kurbelumdrehung: 1,6 mm

Tisch

Vorschubtisch (L × B): 660 × 552 mm
Höhe Vorschubtisch über Boden: 864 mm

Absaugung

Absauganschluss: Ø 100 mm
Mindest-Luftmenge: 560 m³/h

Abmessungen

Abmessungen montiert (L × B × H): 1143 × 610 × 1320 mm

Gewicht

Nettogewicht: 83 kg
Versandgewicht: 116 kg

Weitere Daten

Schalldruckpegel: 69 dB(A) Leerlauf / 71 dB(A) Betrieb
Marke: JET
Produkttyp: Maschine
Baureihe: JWDS-2550
Modell/Typ: Zylinderschleifmaschine
Original/Kompatibel: Originalprodukt

Lieferung & Lieferumfang

Lieferumfang

JET JWDS-2550-M Zylinderschleifmaschine mit Vorschubtisch
Schleifband Körnung 80 auf Trommel montiert
Höhenkurbel
Schlauchablage mit 2 Inbusschrauben M6 × 12 und 2 Scheiben 6 mm
Schleiftiefenanschlag
Bedienungsanleitung
Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Einzugs- und Quetschgefahr an Trommel und Vorschub sowie Werkstückauswurf- und Staubbrandgefahr. Werkstück flach zuführen, Hände aus Ein- und Auslauf halten und wirksame Absaugung verwenden. Vor Öffnen oder Schleifmittelwechsel vollständig vom Netz trennen.

Produktsicherheit – JET JWDS-2550-M Zylinderschleifmaschine. • Nur bestimmungsgemäß, innerhalb der angegebenen Leistungsgrenzen und nach der vollständigen Betriebsanleitung verwenden; nur durch unterwiesene erwachsene Personen. • Vor jeder Nutzung Maschine, Befestigung, Schutzhauben, Schalter, Anschlussleitung und Absaugung prüfen; beschädigte oder unvollständige Maschinen nicht betreiben. • Für sicheren Stand, freie Arbeitszone, ausreichende Beleuchtung und die laut Typenschild und Betriebsanleitung richtige Stromversorgung sorgen; erforderliche Elektroarbeiten nur durch Elektrofachkräfte. • Vor Einrichten, Werkzeug- oder Filterwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung tragen, Schmuck ablegen und langes Haar sichern; Augen- und Gehörschutz sowie bei Staub geeigneten Atemschutz nach Betriebsanleitung und Gefährdungsbeurteilung verwenden. • Kinder und unbefugte Personen fernhalten; Schutz- und Sicherheitseinrichtungen niemals entfernen, überbrücken oder unwirksam machen. • Nur geeignete, unbeschädigte und korrekt befestigte Schleifbänder verwenden; Trommel, Vorschubband, Abdeckungen und Absaugung vor jedem Einsatz prüfen. • Abtrag und Vorschub entsprechend Werkstoff und Werkstückdicke einstellen; Werkstück flach zuführen, lange Teile abstützen und Mindest- beziehungsweise Höchstabmessungen der Betriebsanleitung einhalten. • Hände aus Einzug und Auslauf halten, nicht in die laufende Maschine greifen und Staubablagerungen nur nach vollständiger Netztrennung entfernen.

Für typische Anwendungen einer Zylinderschleifmaschine in Werkstatt und Produktion.
