JET JWDS-1836-M Zylinderschleifmaschine

Name: JET JWDS-1836-M Zylinderschleifmaschine
Brand: JET
SKU: JWDS-1836-M
Price: 1962.31 EUR
Availability: InStock

ArtikelnummerJWDS-1836-M EAN / GTIN7612375520545

Video ansehen

1.962,31 € brutto1.649,00 € nettoinkl. MwSt. · Versandkosten

Die JET JWDS-1836-M ist eine Zylinderschleifmaschine zum Kalibrier- und Feinschleifen von Holz. Trommelmotor 1,3 kW, Schleifbreite 457 mm (einseitig offene Bauweise) und Werkstückdicke bis 75 mm.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

JET JWDS-1836-M Zylinderschleifmaschine – Im Einsatz

Schleifbandzuschnitt

Zuschnittzeichnung für das Schleifband dieser Maschine – Vorschau anklicken zum Vergrößern, PDF zum Ausdrucken herunterladen.

Alle Zeichnungen: © ToolParts-Group. Maße vor dem Zuschnitt an der eigenen Maschine prüfen.

Überblick

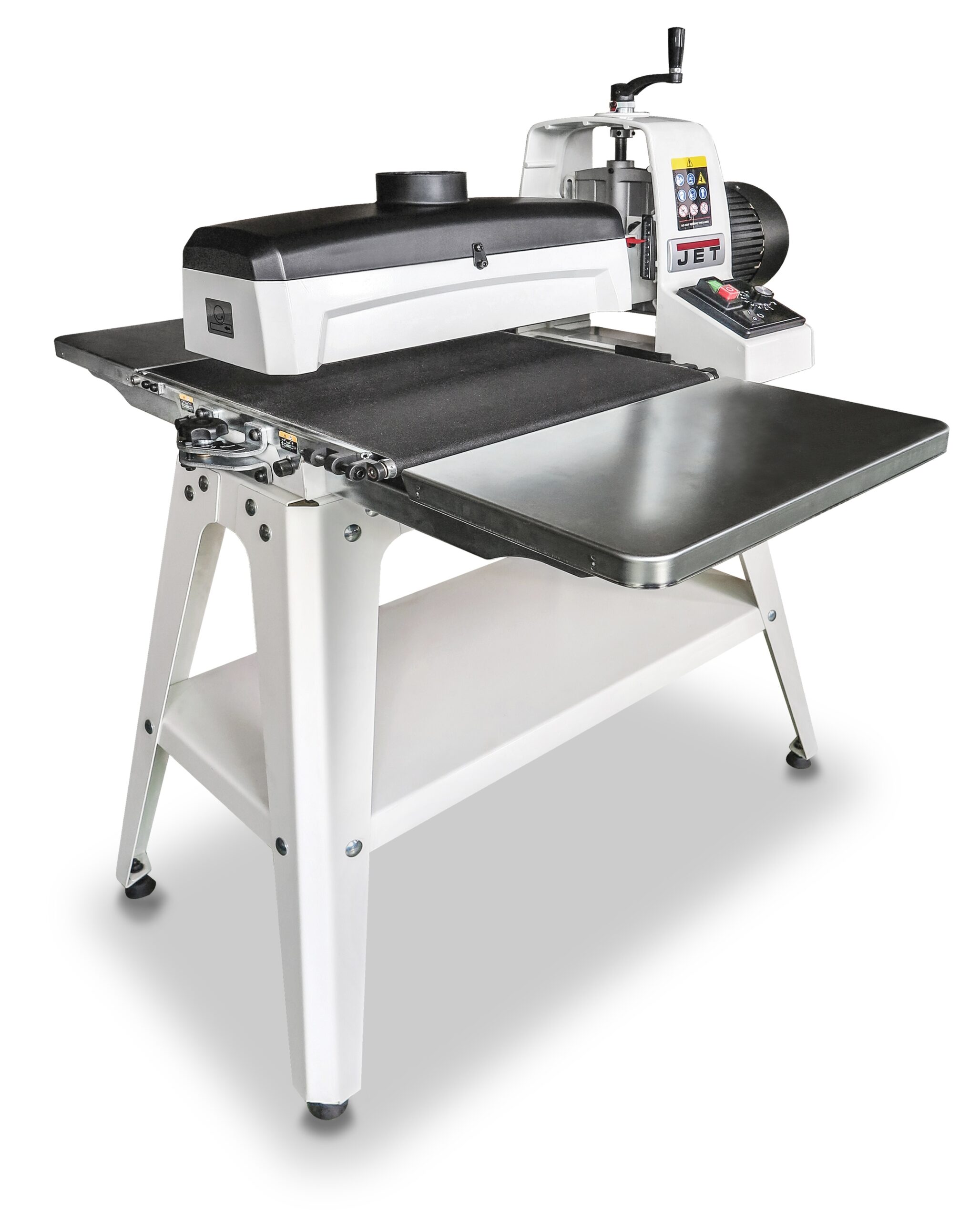

Die JET JWDS-1836-M ist eine Zylinderschleifmaschine für Tischlereien, Werkstätten und Schulen. Sie ist für das Schleifen von Holz und vergleichbaren Werkstoffen bestimmt, etwa zum Egalisieren verleimter Platten, zum Kalibrieren von Leisten und Füllungen oder zum Schleifen dünner Teile ab 0,8 mm. Nassschliff ist nicht vorgesehen.

Der Trommelmotor mit 1,3 kW (230 V) treibt die Schleiftrommel mit 1400 min⁻¹ an. Ein separater Vorschubmotor bewegt das Förderband stufenlos mit 0 – 3 m/min. Die SandSmart-Steuerung überwacht die Last des Trommelmotors und passt den Vorschub automatisch an, um eine Überlastung zu vermeiden. Die dynamisch ausgewuchtete Aluminiumtrommel führt Wärme ab und beugt Brandspuren vor.

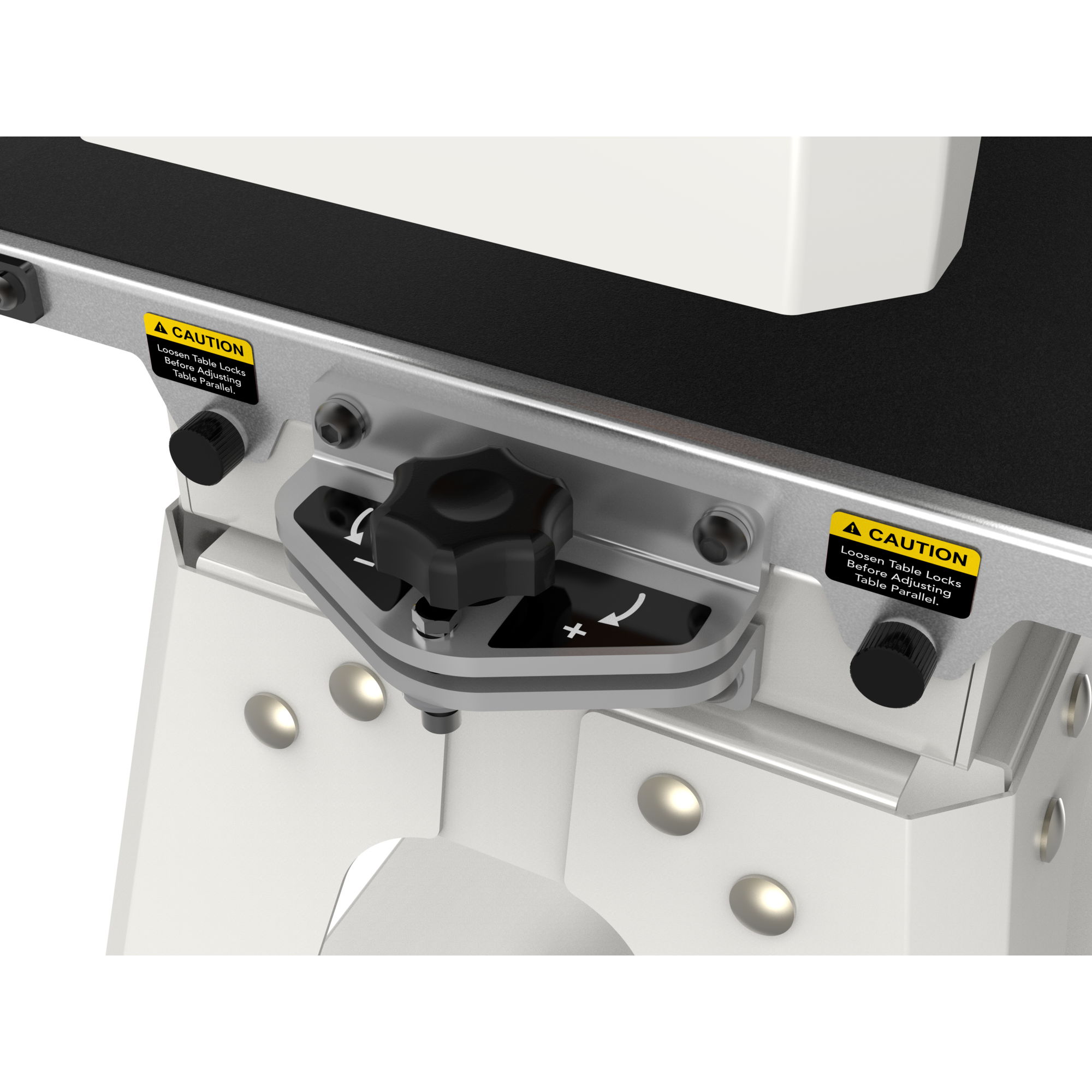

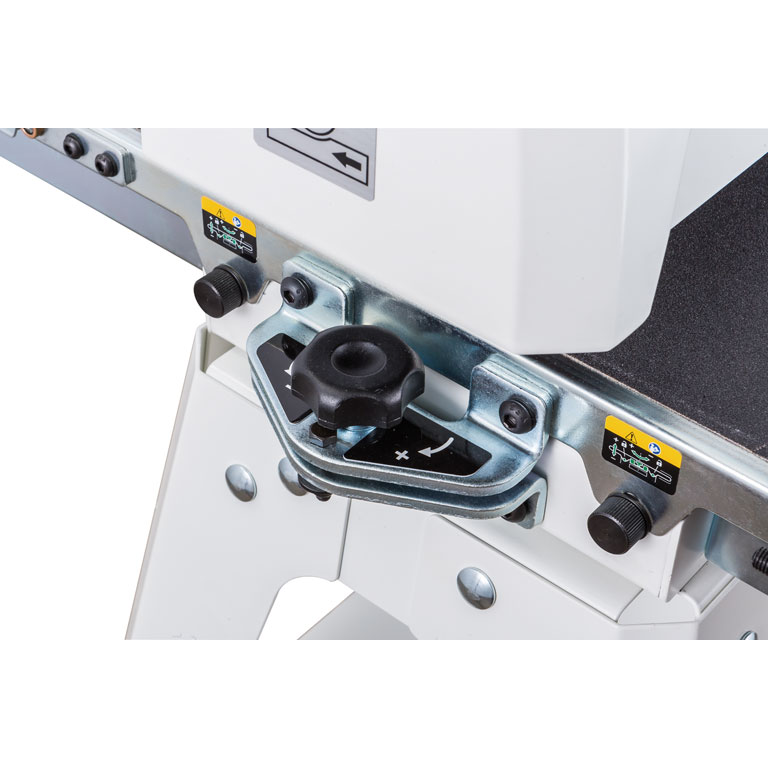

Die Schleifbreite beträgt 457 mm in einem Durchlauf, durch die einseitig offene Bauweise sind in zwei Durchläufen Breiten bis 914 mm möglich. Die Trommel wird über eine Kurbel mit 1,6 mm je Umdrehung zugestellt. Die Parallelität des Vorschubtisches lässt sich einstellen. Mitgeliefert werden ein montiertes Schleifband Körnung 80, die Höhenkurbel und ein offenes Untergestell mit Montagematerial.

Ausstattung auf einen Blick

Trommelmotor 1,3 kW, Vorschubmotor 40 W
Schleifbreite 457 mm / 914 mm in zwei Durchläufen
Werkstückdicke 0,8 mm bis 75 mm

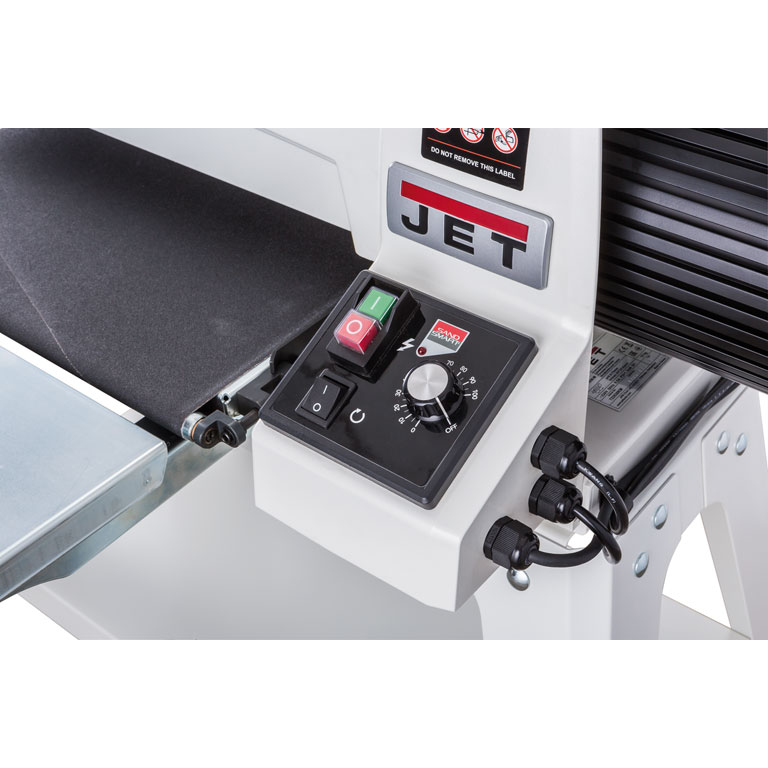

Stufenloser Vorschub 0 – 3 m/min mit SandSmart-Steuerung
Absauganschluss Ø 100 mm

@ToolPartsGroup

Produktvideo

Zum YouTube-Kanal

JET JWDS-1836-M – Raum für große Ideen | ToolParts-Group

Auf YouTube ansehen

Vorteile

Maximale Schleifbreite bis 914 mm dank einseitig offener Bauweise – für extra große Werkstücke in zwei Durchläufen.
Sandsmart™ Steuerung – überwacht die Trommelmotorlast und passt die Vorschubgeschwindigkeit automatisch an, um den höchstmöglichen
Hochwertige Aluminiumtrommel – präzisionsbearbeitet, dynamisch ausgewuchtet und stranggepresst für optimale Wärmeableitung und Schutz
Langlebige Trommelkomponenten – staubdichte, dauergeschmierte Rillenkugellager sorgen für einen reibungslosen und wartungsarmen Betrieb.
Effiziente Staubabsaugung – integrierte Leitkanäle in der Trommelhaube garantieren eine saubere Arbeitsumgebung.

Technische Daten

Elektrik

Spannung: ~230 V, PE, 50 Hz
Phasen: 1 Phase
Motorleistung Trommelmotor: 1,3 kW (1,75 PS)
Leistung Vorschubmotor: 40 W
Volllast-Stromstärke: 9,5 A
Einschaltstrom: 28 A
Betriebsstrom ohne Last: 4,3 A
Anschlussleitung: H05RR-F 3 × 1,5 mm², 1830 mm
Bauseitige Absicherung: 16 A

Bearbeitungsdaten

Max. Schleifbreite (ein Durchlauf): 457 mm
Max. Schleifbreite (zwei Durchläufe): 914 mm
Max. Werkstückdicke: 75 mm
Min. Werkstückdicke: 0,8 mm
Min. Werkstücklänge: 60 mm
Trommelabmessungen: Ø 127 × 406 mm
Trommeldrehzahl: 1400 min⁻¹
Vorschubgeschwindigkeit: stufenlos 0 – 3 m/min
Montiertes Schleifband: Körnung 80

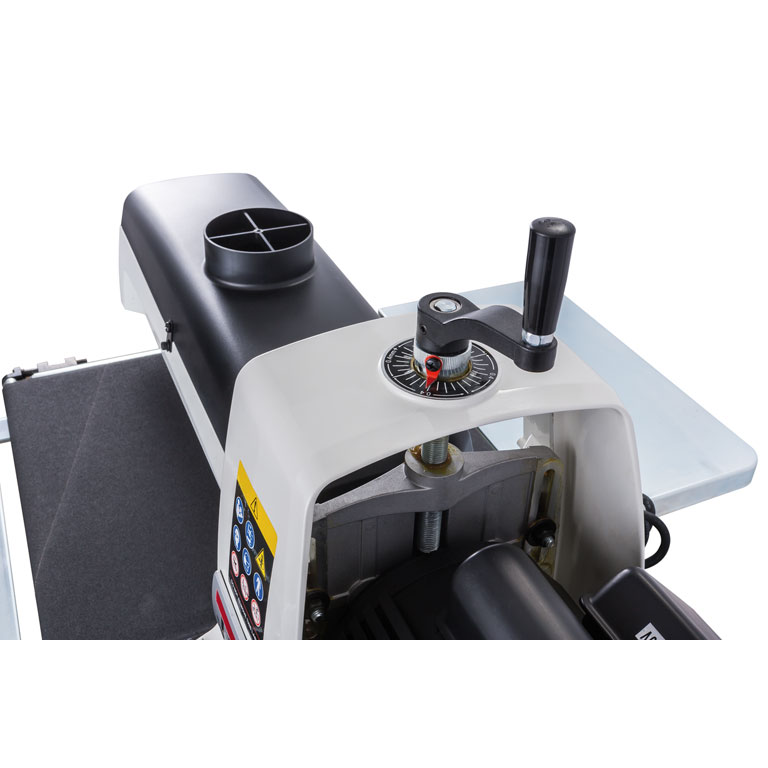

Trommelhebung pro Kurbelumdrehung: 1,6 mm

Tisch

Vorschubtisch (L × B): 456 × 420 mm
Höhe Vorschubtisch über Boden: 812 mm

Absaugung

Absauganschluss: Ø 100 mm
Mindest-Luftmenge: 560 m³/h

Abmessungen

Abmessungen montiert (L × B × H): 508 × 1269 × 1007 mm

Gewicht

Nettogewicht: 75 kg
Versandgewicht: 87 kg

Weitere Daten

Schalldruckpegel: 67 dB(A) Leerlauf / 83 dB(A) Betrieb
Marke: JET
Produkttyp: Maschine
Baureihe: JWDS-1836
Modell/Typ: Zylinderschleifmaschine
Original/Kompatibel: Originalprodukt

Lieferung & Lieferumfang

Lieferumfang

JET JWDS-1836-M Zylinderschleifmaschine mit Vorschubtisch
Schleifband Körnung 80 auf Trommel montiert
Höhenkurbel
Offenes Maschinenuntergestell (Regal, 2 kurze und 2 lange Schienen, 4 Standbeine, 4 Nivellierfüße)
Montagematerial Untergestell (24 Schlossschrauben M8 × 16 / 24 Bund-Sicherungsmuttern M8 / 8 Scheiben / 4 Sechskantmuttern)
Bedienungsanleitung
Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Einzugs- und Quetschgefahr an Trommel und Vorschub sowie Werkstückauswurf- und Staubbrandgefahr. Werkstück flach zuführen, Hände aus Ein- und Auslauf halten und wirksame Absaugung verwenden. Vor Öffnen oder Schleifmittelwechsel vollständig vom Netz trennen.

Produktsicherheit – JET JWDS-1836-M Zylinderschleifmaschine. • Nur bestimmungsgemäß, innerhalb der angegebenen Leistungsgrenzen und nach der vollständigen Betriebsanleitung verwenden; nur durch unterwiesene erwachsene Personen. • Vor jeder Nutzung Maschine, Befestigung, Schutzhauben, Schalter, Anschlussleitung und Absaugung prüfen; beschädigte oder unvollständige Maschinen nicht betreiben. • Für sicheren Stand, freie Arbeitszone, ausreichende Beleuchtung und die laut Typenschild und Betriebsanleitung richtige Stromversorgung sorgen; erforderliche Elektroarbeiten nur durch Elektrofachkräfte. • Vor Einrichten, Werkzeug- oder Filterwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung tragen, Schmuck ablegen und langes Haar sichern; Augen- und Gehörschutz sowie bei Staub geeigneten Atemschutz nach Betriebsanleitung und Gefährdungsbeurteilung verwenden. • Kinder und unbefugte Personen fernhalten; Schutz- und Sicherheitseinrichtungen niemals entfernen, überbrücken oder unwirksam machen. • Nur geeignete, unbeschädigte und korrekt befestigte Schleifbänder verwenden; Trommel, Vorschubband, Abdeckungen und Absaugung vor jedem Einsatz prüfen. • Abtrag und Vorschub entsprechend Werkstoff und Werkstückdicke einstellen; Werkstück flach zuführen, lange Teile abstützen und Mindest- beziehungsweise Höchstabmessungen der Betriebsanleitung einhalten. • Hände aus Einzug und Auslauf halten, nicht in die laufende Maschine greifen und Staubablagerungen nur nach vollständiger Netztrennung entfernen.
