JET JWS-34KX-M Tischfräsmaschine

Name: JET JWS-34KX-M Tischfräsmaschine
Brand: JET
SKU: JWS-34KX-M
Price: 2616.81 EUR
Availability: InStock

ArtikelnummerJWS-34KX-M EAN / GTIN7612375526332

2.616,81 € brutto2.199,00 € nettoinkl. MwSt. · Versandkosten

Die JET JWS-34KX-M ist eine Tischfräsmaschine für Profil-, Falz- und Nutarbeiten in Holz. Wechselstrommotor 230 V mit 1,5 kW, vier Drehzahlen 1700 / 3500 / 6000 / 8000 min⁻¹, Frässpindel 30 mm.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

JET JWS-34KX-M Tischfräsmaschine – Im Einsatz

Überblick

Die JET JWS-34KX-M ist eine Tischfräsmaschine für Tischlereien, Werkstätten und Schulen. Sie ist für das Fräsen von Holz und Holzwerkstoffen bestimmt, typische Arbeiten sind Profilieren, Falzen, Nuten und Bogenfräsen. Metallische Werkstoffe dürfen nicht bearbeitet werden.

Der Wechselstrommotor mit 230 V und 1,5 kW treibt die Frässpindel (30 mm) über Poly-V-Riemen an. Vier Drehzahlen von 1700 / 3500 / 6000 / 8000 min⁻¹ werden durch Umlegen des Riemens gewählt. Die Spindel hat einen Hub von 80 mm, Werkzeuge bis 180 mm Durchmesser können eingesetzt werden. Eine Spindelarretierung erleichtert den Werkzeugwechsel.

Der Frästisch aus präzisionsgeschliffenem Grauguss misst 635 × 600 mm. Mit den Spannzangen 8 und 12 mm lassen sich auch Oberfräswerkzeuge einsetzen, mit JET JOSS-S Schleifhülsen kann die Maschine geschweifte Teile schleifen. Mitgeliefert werden Fräsanschlag, Frässchutz mit Seiten- und Niederdruckschuh, Bogenfräsanschlag, Gehrungsanschlag und Schiebestock.

Ausstattung auf einen Blick

Wechselstrommotor 230 V, 1,5 kW
Vier Drehzahlen 1700 / 3500 / 6000 / 8000 min⁻¹
Frässpindel 30 mm, Hub 80 mm
Spannzangen 8 und 12 mm für Oberfräswerkzeuge
Graugusstisch 635 × 600 mm
Absaugung Ø 100 mm

Vorteile

Stabilität & Genauigkeit – Der großzügige Frästisch aus präzisionsgeschliffenem Grauguss bietet eine stabile
Einfache Geschwindigkeitsanpassung – Vier Drehzahlen (1'700/3'500/6'000/8'000 U/min) lassen sich mühelos
Komfortabler Werkzeugwechsel – Dank Spindelindexierung gelingt der Werkzeugtausch schnell und einfach.
Vielseitigkeit pur – Mit 8 mm und 12 mm Spannzangenaufnahmen können Sie Oberfräswerkzeuge flexibel einsetzen.

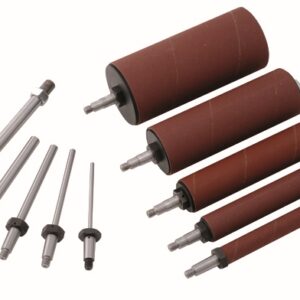

Innovative Zusatzfunktion – Nutzen Sie JET JVOS-10 Schleifhülsen, um geschweifte Werkstücke perfekt zu schleifen!

Technische Daten

Elektrik

Spannung: 230 V ~1/N/PE, 50 Hz
Phasen: 1 Phase
Aufnahmeleistung: 1,9 kW
Abgabeleistung S1: 1,5 kW (2 PS)
Betriebsstrom: 10 A
Anschlussleitung: H07RN-F 3 × 1,5 mm²
Bauseitige Absicherung: 16 A

Bearbeitungsdaten

Spindeldrehzahlen: 1700 / 3500 / 6000 / 8000 min⁻¹
Frässpindeldurchmesser: 30 mm
Einspannhöhe: 70 mm
Spindelhub: 80 mm
Spannzangenaufnahme: 8 / 12 mm
Max. Werkzeugdurchmesser: 180 mm

Tisch

Max. Werkzeughöhe über Tisch: 120 mm
Tischabmessungen: 635 × 600 mm
Tischhöhe: 830 mm
Tischöffnung: Ø 160 mm

Absaugung

Absauganschluss: Ø 100 mm
Mindest-Luftmenge: 565 m³/h (bei 20 m/s, 800 Pa)

Abmessungen

Abmessungen (L × B × H): 920 × 680 × 1090 mm

Gewicht

Nettogewicht: 156 kg
Versandgewicht: 181 kg

Weitere Daten

Schalldruckpegel: LpA 74 dB(A) Leerlauf / 83 dB(A) Bearbeitung
Schallleistungspegel: LwA 83 dB(A) Leerlauf / 90 dB(A) Bearbeitung
Marke: JET
Produkttyp: Maschine
Baureihe: JWS-34KX
Modell/Typ: Tischfräsmaschine
Original/Kompatibel: Originalprodukt

Lieferung & Lieferumfang

Lieferumfang

JET JWS-34KX-M Tischfräsmaschine
Frässpindel 30 mm mit Spindelringen
Spannzangen 8 und 12 mm
Fräsanschlag
Vorsatzbrett
Frässchutz (Seiten- und Niederdruckschuh)
Schiebestock
Bogenfräsanschlag
Gehrungsanschlag
Bedienwerkzeug
Montagezubehör
Bedienungsanleitung
Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Schwere Schnitt- und Amputationsgefahr am rotierenden Fräser sowie Rückschlag- und Auswurfgefahr. Fräserdrehzahl und Vorschubrichtung beachten, Schutzhaube, Anschlag, Niederhalter und Schiebehilfen verwenden. Vor Werkzeugwechsel oder Einstellung vollständig vom Netz trennen.

Produktsicherheit – JET JWS-34KX-M Tischfräsmaschine. • Nur bestimmungsgemäß, innerhalb der angegebenen Leistungsgrenzen und nach der vollständigen Betriebsanleitung verwenden; nur durch unterwiesene erwachsene Personen. • Vor jeder Nutzung Maschine, Befestigung, Schutzhauben, Schalter, Anschlussleitung und Absaugung prüfen; beschädigte oder unvollständige Maschinen nicht betreiben. • Für sicheren Stand, freie Arbeitszone, ausreichende Beleuchtung und die laut Typenschild und Betriebsanleitung richtige Stromversorgung sorgen; erforderliche Elektroarbeiten nur durch Elektrofachkräfte. • Vor Einrichten, Werkzeug- oder Filterwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung tragen, Schmuck ablegen und langes Haar sichern; Augen- und Gehörschutz sowie bei Staub geeigneten Atemschutz nach Betriebsanleitung und Gefährdungsbeurteilung verwenden. • Kinder und unbefugte Personen fernhalten; Schutz- und Sicherheitseinrichtungen niemals entfernen, überbrücken oder unwirksam machen. • Nur geeignete, unbeschädigte Fräswerkzeuge und Spannmittel verwenden; zulässigen Schaftdurchmesser, Drehrichtung und Höchstdrehzahl beachten und Werkzeug sicher spannen. • Schutzhaube, Anschlag, Einlegeringe, Niederhalter und Schiebehilfen passend zur Bearbeitung einstellen; Werkstück gegen Kippen und Rückschlag sichern. • Werkstück ausschließlich in der in der Betriebsanleitung vorgeschriebenen Richtung zuführen; Hände vom Fräser fernhalten und kleine Werkstücke nur in Vorrichtungen bearbeiten.

Für typische Anwendungen einer Tischfräsmaschine in Werkstatt und Produktion.
