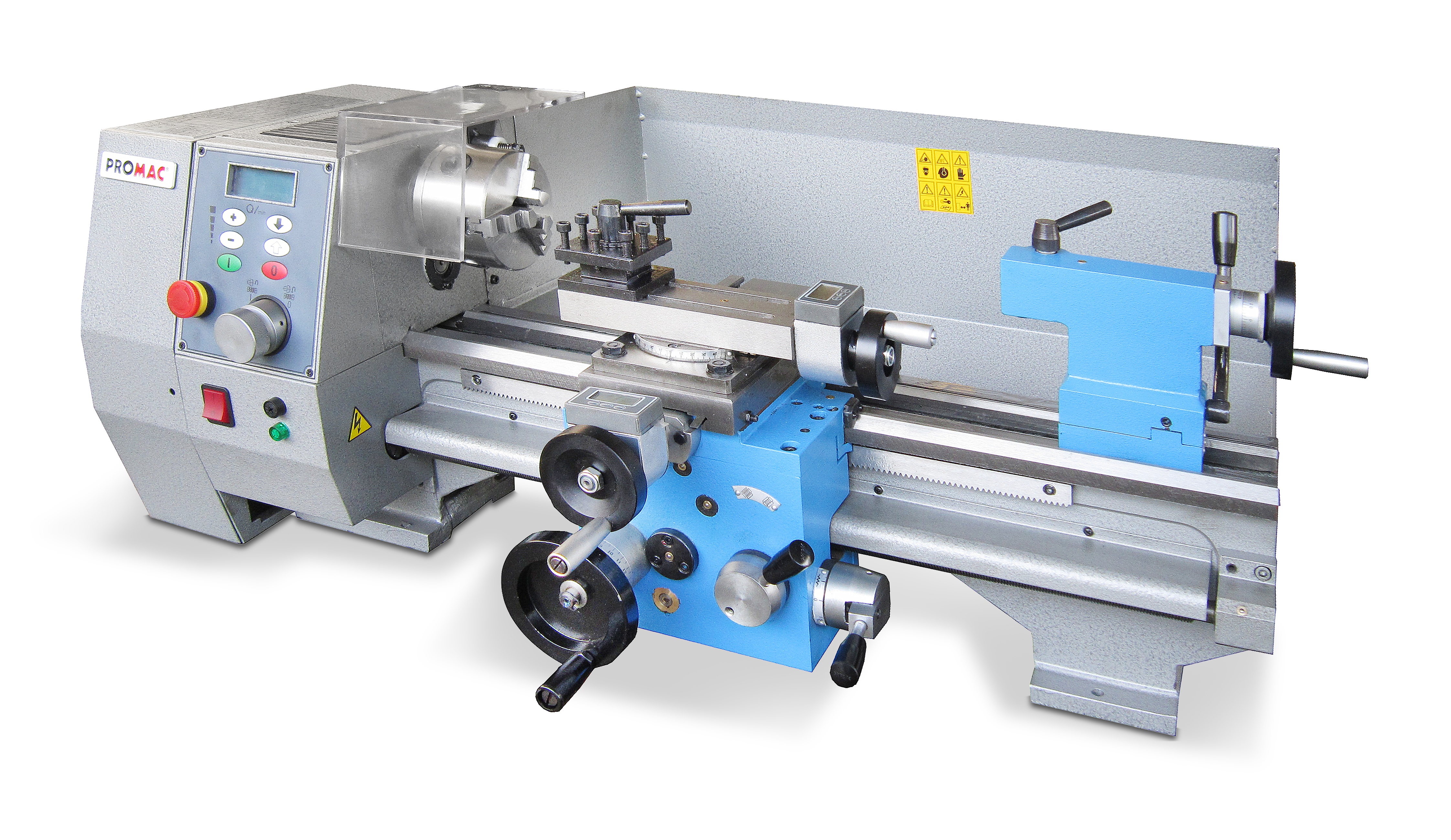

PROMAC BD-8-M Metalldrehmaschine

Name: PROMAC BD-8-M Metalldrehmaschine
Brand: PROMAC
SKU: BD-8-M
Price: 2378.81 EUR
Availability: InStock

ArtikelnummerBD-8-M

2.378,81 € brutto1.999,00 € nettoinkl. MwSt. · Versandkosten

Die PROMAC BD-8-M ist eine Tischdrehmaschine für 230 V mit stufenloser Drehzahl von 100 – 2000 U/min und Digitalanzeigen an Quer- und Oberschlitten. Spitzenweite 450 mm, Drehdurchmesser über Bett 210 mm.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

PROMAC BD-8-M Metalldrehmaschine – Im Einsatz

Überblick

Die PROMAC BD-8-M ist eine kompakte Tischdrehmaschine für Dreh- und Bohrarbeiten an kleineren Werkstücken in Werkstatt, Instandhaltung und Ausbildung. Sie bietet einen Drehdurchmesser über Bett von 210 mm, über dem Querschlitten von 135 mm und eine Spitzenweite von 450 mm.

Der Motor mit 1 kW (1,35 PS) wird am Netz 230 V ~ 1/N/PE, 50 Hz betrieben und erlaubt eine stufenlose Drehzahlwahl von 100 – 2000 U/min. Rechts- und Linkslauf sind möglich, der Linkslauf arbeitet mit halber Höchstdrehzahl. Die Spindel hat eine Bohrung von 20 mm und die Aufnahme MK3, der Reitstock die Aufnahme MK2.

Über die Leitspindel stehen Längsvorschübe von 0,045 / 0,125 mm/U sowie metrische Gewinde von 0,25 – 3 mm und Zollgewinde von 8 – 24 Gg/Zoll zur Verfügung. Digitalanzeigen an Querschlitten und Oberschlitten erleichtern das Zustellen auf Maß.

Zum Lieferumfang gehören unter anderem ein Universal-Dreibackenfutter 100 mm mit Spannfutterschutz, Vierfach-Stahlhalter, Wechselrädersatz, feste Zentrierspitzen MK2 und MK3, Spritzschutz sowie Bedienungsanleitung und Ersatzteilliste.

Ausstattung auf einen Blick

Stufenlose Drehzahl 100 – 2000 U/min
Rechts- und Linkslauf
Digitalanzeigen für Quer- und Oberschlitten
Metrische Gewinde 0,25 – 3 mm, Zollgewinde 8 – 24 Gg/Zoll
Netzanschluss 230 V ~ 1/N/PE, 50 Hz, Nettogewicht 94 kg

Vorteile

variable bzw. stufenlose Drehzahlanpassung
digitale Anzeige für kontrollierte Einstellungen
Sicherheits- und Not-Aus-Einrichtungen gemäß Originalunterlage

Technische Daten

Elektrik

Spannung: 230 V ~ 1/N/PE, 50 Hz
Phasen: 1 Phase
Abgabeleistung S1: 1 kW (1,35 PS)
Betriebsstrom: 6 A
Anschlussleitung: H07RN-F 3 × 1,5 mm²
Bauseitige Absicherung: 10 A

Bearbeitungsdaten

Drehdurchmesser über Bett: 210 mm
Drehdurchmesser über Querschlitten: 135 mm
Spitzenweite: 450 mm
Spindelkegel: MK3
Spindelbohrung: 20 mm
Drehzahlbereich (stufenlos): 100 – 2000 U/min
Rechts-/Linkslauf: Ja (Linkslauf mit halber Höchstdrehzahl)
Verfahrweg Reitstockpinole: 40 mm
Reitstockkegel: MK2
Verfahrweg Querschlitten: 100 mm
Verfahrweg Oberschlitten: 70 mm
Max. Werkzeuggröße: 10 × 10 mm
Steigung Leitspindel: 2 mm
Längsvorschübe: 0,045 / 0,125 mm/U
Metrische Gewinde (17): 0,25 – 3 mm
Zollgewinde (10): 8 – 24 Gg/Zoll

Weitere Daten

Digitalanzeigen: Querschlitten und Oberschlitten
Schalldruckpegel (Leerlauf max. Drehzahl): 73,4 dB(A)
Einsatzbereich: Dreh- und Bohrarbeiten an sicher gespannten, zerspanbaren Metallen und geeigneten Kunststoffen
Produkttyp: Maschine

Abmessungen

Abmessungen (L × B × H): 1000 × 550 × 400 mm

Gewicht

Nettogewicht: 94 kg

Lieferung & Lieferumfang

Lieferumfang

PROMAC BD-8-M Tischdrehmaschine
Vierfach-Stahlhalter
Wechselrädersatz
Feste Zentrierspitze MK2
Feste Zentrierspitze MK3
Universal-Dreibackenfutter 100 mm
Spannfutterschutz
Spritzschutz
Digitalanzeige für Querschlitten
Digitalanzeige für Oberschlitten
Montagezubehör
Bedienungsanleitung
Ersatzteilliste

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Einzugs-, Quetsch- und Schlaggefahr an Futter, Werkstück und Spindel. Spannschlüssel entfernen, lose Kleidung vermeiden und vor Mess- oder Rüstarbeiten vollständigen Stillstand abwarten.

Produktsicherheit – PROMAC BD-8-M Metalldrehmaschine. • Nur bestimmungsgemäß, innerhalb der dokumentierten Leistungsgrenzen und nach der vollständigen Originalunterlage verwenden; Bedienung nur durch unterwiesene Erwachsene. • Vor jedem Einsatz Maschine, Befestigung, Schutz- und Schalteinrichtungen sowie Anschlussleitung prüfen; beschädigte oder unvollständige Produkte nicht betreiben. • Für stabilen Stand, freie Arbeitszone, ausreichende Beleuchtung und die am Typenschild angegebene Stromversorgung sorgen; Elektroarbeiten nur durch qualifizierte Fachkräfte. • Vor Einrichten, Werkzeugwechsel, Störungsbeseitigung, Reinigung oder Wartung ausschalten, vom Netz trennen, Stillstand abwarten und gegen Wiedereinschalten sichern. • Eng anliegende Kleidung, Augenschutz und geeigneten Gehörschutz tragen; Schmuck ablegen und langes Haar sichern. Schutzvorrichtungen niemals entfernen oder überbrücken. • Werkstück und Spannmittel sicher befestigen, Spannschlüssel entfernen, Schutzhauben schließen und niemals Handschuhe an rotierenden Teilen tragen; lange Stangen gegen Ausschlagen sichern.
