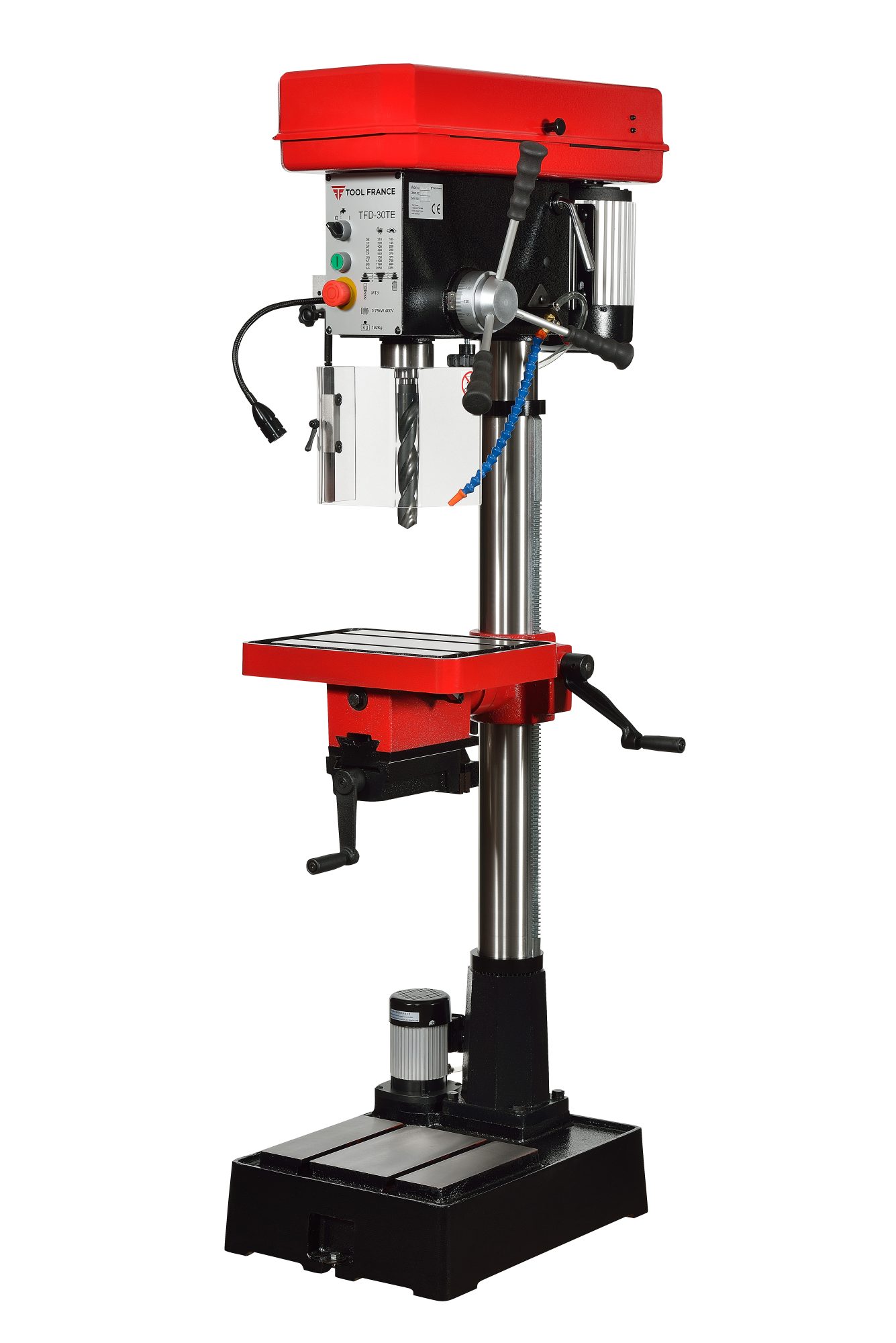

TOOL FRANCE TFD-30TE Säulenbohrmaschine

ArtikelnummerTFD-30TE

Preis auf Anfrage

Die Tool France TFD-30TE ist eine Säulenbohrmaschine mit 400-V-Motor, 18 Drehzahlstufen und Kühlmittelpumpe. Sie bohrt in Stahl bis 31,75 mm und arbeitet mit 105 – 2650 U/min.

Aktuell kein Bestand – auf Anfrage

LagerhinweisBestand auf Anfrage KundengruppeNur auf Anfrage

TOOL FRANCE TFD-30TE Säulenbohrmaschine – Im Einsatz

Überblick

Die Tool France TFD-30TE ist eine Säulenbohrmaschine für Werkstatt, Metallbau, Instandhaltung und Ausbildung. Der 400-V-Drehstrommotor mit 0,75 kW treibt die Spindel über Stufenscheiben und Riemen an, 18 Drehzahlstufen decken den Bereich von 105 bis 2650 U/min ab. Die Bohrleistung in Stahl beträgt 31,75 mm.

Die Spindel mit Aufnahme MK3 und 62 mm Pinolendurchmesser hat 125 mm Bohrhub, der Vorschub erfolgt manuell direkt über die Pinole. Der Bohrkopf aus massivem Grauguss und die großdimensionierte Säule mit Ø 92 mm sorgen für Steifigkeit und Genauigkeit. Der Tisch 390 × 290 mm hat T-Nuten mit 12 mm Breite.

Eine Kühlmittelpumpe mit 0,1 kW ist eingebaut. Die Anschlussleitung 3G 1,25 mm² wird ohne Stecker geliefert, bauseits ist eine Absicherung von mindestens 10 A vorzusehen. Die Maschine misst 1745 × 450 × 750 mm (H × B × T) und wiegt 216 kg. Zum Lieferumfang gehört die Bedienungsanleitung.

Ausstattung auf einen Blick

Bohrleistung Stahl 31,75 mm
18 Drehzahlstufen 105 – 2650 U/min
Spindelaufnahme MK3, Bohrhub 125 mm
Bohrkopf aus Grauguss, Säule Ø 92 mm
Kühlmittelpumpe 0,1 kW
Tisch 390 × 290 mm mit T-Nuten

Vorteile

18 Drehzahlstufen • LED-Beleuchtung des Bohrbereichs • Integriertes Kühlsystem

Technische Daten

Elektrik

Spannung: 400 V, 50 Hz
Phasen: 3 Phasen
Motorleistung: 0,75 kW
Kühlmittelpumpe: 0,1 kW
Bauseitige Absicherung: min. 10 A
Anschlussleitung: 3G 1,25 mm², ohne Stecker

Bearbeitungsdaten

Bohrleistung Stahl: 31,75 mm
Drehzahlstufen: 18
Drehzahlbereich: 105 – 2650 U/min
Spindelaufnahme: MK3
Bohrhub: 125 mm
Pinolendurchmesser: 62 mm
Säulendurchmesser: Ø 92 mm

Tisch

Tischgröße: 390 × 290 mm
T-Nutenbreite: 12 mm

Abmessungen

Abmessungen (H × B × T): 1745 × 450 × 750 mm

Gewicht

Nettogewicht: 216 kg

Weitere Daten

Dauerschallpegel Leerlauf: unter 70 dB(A)
Spitzenschalldruckpegel (C-bewertet): unter 130 dB(C)

Lieferung & Lieferumfang

Lieferumfang

TOOL FRANCE TFD-30TE Säulenbohrmaschine
Bedienungsanleitung

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Einzugs-, Quetsch- und Schnittgefahr durch rotierende Werkzeuge und ungespannte Werkstücke. Werkstück sicher spannen und die Maschine vor Bohrfutter- oder Werkzeugwechsel vom Netz trennen.

Produktsicherheit – TOOL FRANCE TFD-30TE Säulenbohrmaschine. Nur bestimmungsgemäß und innerhalb der in der Original-Bedienungsanleitung angegebenen Grenzen verwenden. Die Bedienung ist geschulten erwachsenen Personen vorbehalten. Vor jeder Verwendung Maschine, Schutzvorrichtungen, Bedienelemente und Netzanschluss prüfen; beschädigte oder unvollständige Maschinen nicht in Betrieb nehmen. Für einen stabilen Stand, einen freien und gut beleuchteten Arbeitsbereich sowie die am Typenschild angegebene Stromversorgung sorgen. Vor Einstell-, Reinigungs- und Wartungsarbeiten ausschalten, vom Netz trennen und den vollständigen Stillstand abwarten. Eng anliegende Kleidung sowie geeigneten Augen- und Gehörschutz tragen; Schmuck ablegen und langes Haar sichern. Schutzvorrichtungen niemals entfernen oder überbrücken. Werkstücke stets mit Schraubstock oder geeigneten Spannmitteln sichern. Bohrfutterschlüssel vor dem Einschalten entfernen, Hände von Spindel und Werkzeug fernhalten und Späne nur bei stillstehender Maschine mit einem geeigneten Hilfsmittel beseitigen.
