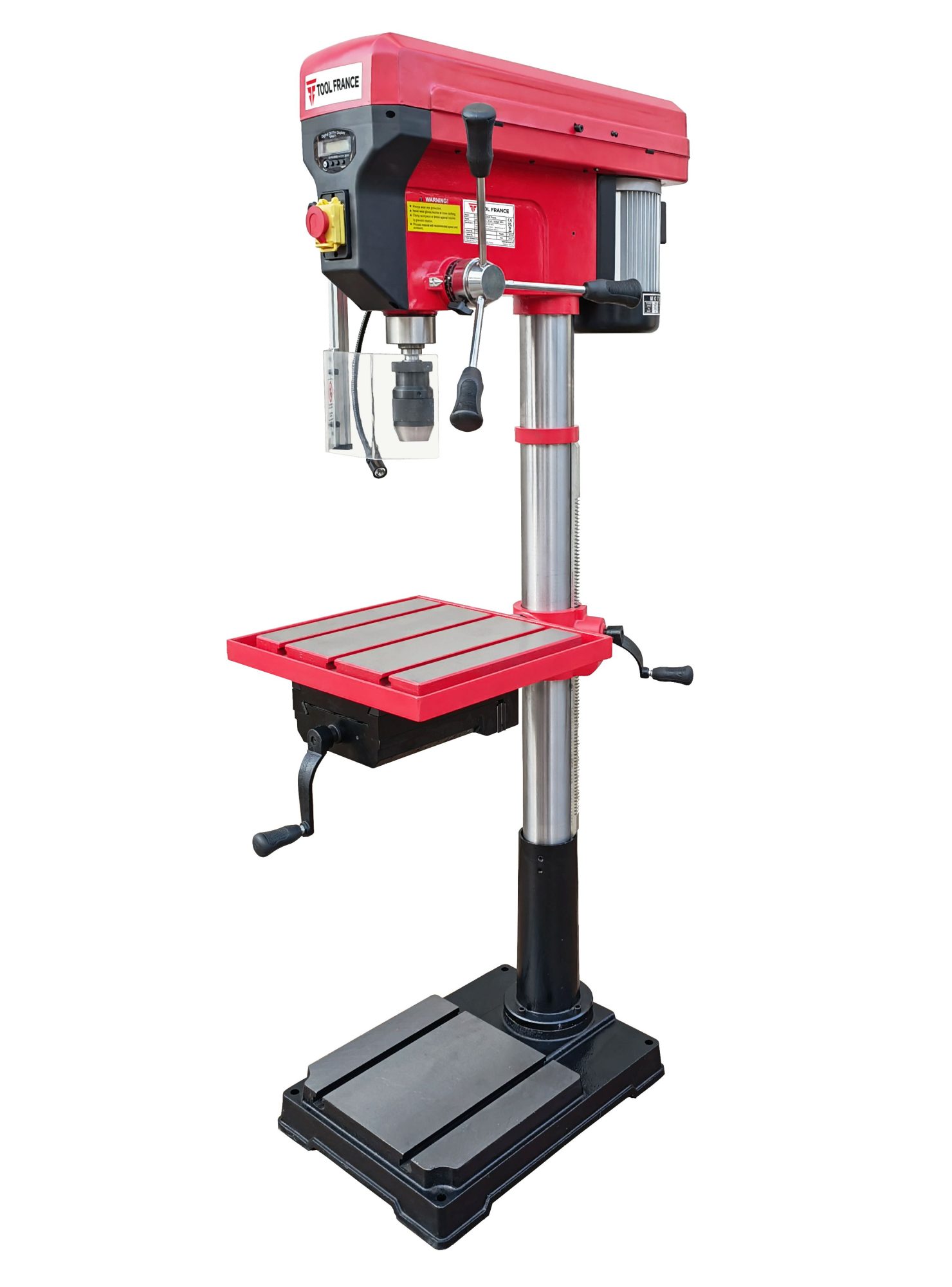

TOOL FRANCE TFD-32TE Säulenbohrmaschine

Name: TOOL FRANCE TFD-32TE Säulenbohrmaschine
Brand: Tool France
SKU: TFD-32TE
Price: 1486.31 EUR
Availability: InStock

ArtikelnummerTFD-32TE

1.486,31 € brutto1.249,00 € nettoinkl. MwSt. · Versandkosten

Die Tool France TFD-32TE ist eine Säulenbohrmaschine mit 400-V-Motor, 12 Drehzahlstufen und Kreuzlaser. Sie bohrt bis Ø 32 mm und hat eine MK4-Spindel.

VerfügbarAb Lager Werk

Lieferzeit / Bereitstellung: Lieferzeit 5–7 Werktage. Die Frist beginnt nach Vertragsschluss, bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung. Lieferung per Spedition frei Bordsteinkante, ohne Aufstellen und ohne Verbringen ins Gebäude oder an den Aufstellort. Eine Telefonnummer wird zur Terminavisierung benötigt. Bitte verweigern Sie bei offensichtlichen Transportschäden die Annahme und kontaktieren Sie uns. Lassen Sie sichtbare Schäden auf dem Frachtbeleg dokumentieren. CMR ist das Übereinkommen für grenzüberschreitende Straßengütertransporte; bei solchen Transporten dient der CMR-Frachtbrief als Transportnachweis. Eine Annahmeverweigerung ist keine allgemeine CMR-Pflicht. Gesetzliche Verbraucherrechte bleiben auch bei Annahme der Ware unberührt.

LagerhinweisAb Lager Werk KundengruppeKauf: Unternehmen und Privatkunden

TOOL FRANCE TFD-32TE Säulenbohrmaschine – Im Einsatz

Überblick

Die Tool France TFD-32TE ist eine Säulenbohrmaschine für Bohrarbeiten in Metallbau, Werkstatt und Instandhaltung. Der 400-V-Drehstrommotor mit 1,1 kW treibt die Spindel über 12 Drehzahlstufen von 150 bis 2450 U/min an. Die Bohrleistung beträgt Ø 32 mm, die Spindelaufnahme ist MK4, der Bohrhub 120 mm.

Die Ausladung zwischen Spindel und Säule beträgt 255 mm, die Säule hat Ø 92 mm. Der Tisch 455 × 405 mm mit T-Nuten T14 trägt bis 60 kg und ist mit einem Schraubstock ausgestattet, dessen Backen 52 × 203 mm messen und bis 162 mm spannen. Tisch und Schraubstock werden über Kurbeln verstellt.

Zwei Laser mit je 1 mW markieren den Bohrpunkt, eine LED-Leuchte beleuchtet den Arbeitsbereich. Ein Bohrfutterschutz ist vorhanden. Die Maschine wird in Baugruppen geliefert: Bohrkopf, Sockel, Säule, Tisch mit Schraubstock, LED-Leuchte, Aufnahmedorn, Bohrfutter 20 mm, Auswurfkeil, Bohrfutterschutz, drei Vorschubhebel, zwei Kurbeln sowie Schlüssel und Schrauben. Gesamthöhe 1720 mm, Nettogewicht 150 kg.

Ausstattung auf einen Blick

Bohrleistung Ø 32 mm, Spindelaufnahme MK4
12 Drehzahlstufen 150 – 2450 U/min
Tisch 455 × 405 mm mit T-Nuten T14 und Schraubstock
Kreuzlaser 2 × 1 mW
LED-Arbeitsleuchte
Bohrfutter 20 mm im Lieferumfang

Vorteile

Reversible Tisch-Schraubstockeinheit • Doppellaser und LED-Arbeitslicht • Digitale Drehzahl- und Tiefenanzeige

Technische Daten

Elektrik

Spannung: 400 V, 50 Hz
Phasen: 3 Phasen
Motorleistung: 1,1 kW

Bearbeitungsdaten

Bohrleistung: Ø 32 mm
Spindelaufnahme: MK4
Bohrfutter: 20 mm
Bohrhub: 120 mm
Drehzahlstufen: 12
Drehzahlbereich: 150 – 2450 U/min
Ausladung (Spindel – Säule): 255 mm
Säulendurchmesser: Ø 92 mm
Spindelnase: Ø 75 mm
Abstand Spindel – Fuß: 1225 mm

Tisch

Abstand Spindel – Tisch: max. 750 mm
Tischgröße: 455 × 405 mm
Tischbelastung: max. 60 kg
T-Nuten: T14
Schraubstockbacken (H × B): 52 × 203 mm
Spannweite Schraubstock: 0 – 162 mm
Sockelgröße: 580 × 430 mm

Abmessungen

Abmessungen (T × B × H): 802 × 455 × 1720 mm

Gewicht

Nettogewicht: 150 kg

Weitere Daten

Laser: 2 × 1 mW, 650 nm
Arbeitsleuchte: LED

Lieferung & Lieferumfang

Lieferumfang

TOOL FRANCE TFD-32TE Säulenbohrmaschine (Bohrkopf)
Sockel
Säule
Tisch mit Schraubstock
LED-Leuchte
Aufnahmedorn
Schnellspannbohrfutter
Auswurfkeil
Bohrfutterschutz (überwacht)
3 × Vorschubhebel
2 × Kurbel für Tisch und Schraubstock
Inbusschlüssel
4 × Sechskantschraube

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Einzugs-, Quetsch- und Schnittgefahr durch rotierende Werkzeuge und ungespannte Werkstücke. Werkstück sicher spannen und die Maschine vor Bohrfutter- oder Werkzeugwechsel vom Netz trennen.

Produktsicherheit – TOOL FRANCE TFD-32TE Säulenbohrmaschine. Nur bestimmungsgemäß und innerhalb der in der Original-Bedienungsanleitung angegebenen Grenzen verwenden. Die Bedienung ist geschulten erwachsenen Personen vorbehalten. Vor jeder Verwendung Maschine, Schutzvorrichtungen, Bedienelemente und Netzanschluss prüfen; beschädigte oder unvollständige Maschinen nicht in Betrieb nehmen. Für einen stabilen Stand, einen freien und gut beleuchteten Arbeitsbereich sowie die am Typenschild angegebene Stromversorgung sorgen. Vor Einstell-, Reinigungs- und Wartungsarbeiten ausschalten, vom Netz trennen und den vollständigen Stillstand abwarten. Eng anliegende Kleidung sowie geeigneten Augen- und Gehörschutz tragen; Schmuck ablegen und langes Haar sichern. Schutzvorrichtungen niemals entfernen oder überbrücken. Werkstücke stets mit Schraubstock oder geeigneten Spannmitteln sichern. Bohrfutterschlüssel vor dem Einschalten entfernen, Hände von Spindel und Werkzeug fernhalten und Späne nur bei stillstehender Maschine mit einem geeigneten Hilfsmittel beseitigen.
