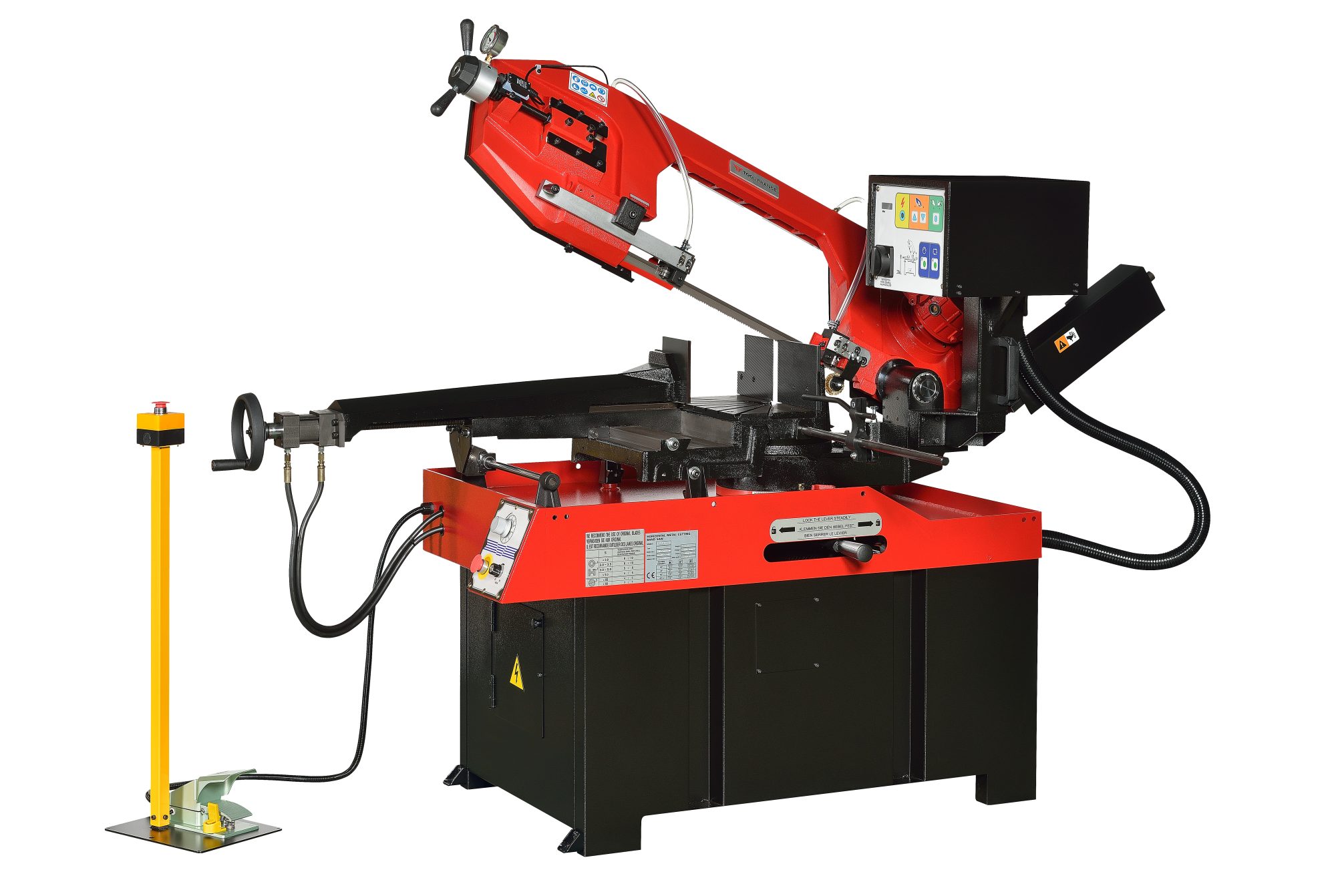

TOOL FRANCE TFS-270DGSVI Metallbandsäge

ArtikelnummerTFS-270DGSVI

Preis auf Anfrage

Die Tool France TFS-270DGSVI ist eine halbautomatische Metallbandsäge mit hydraulischem Schraubstock und Frequenzumrichter. Sie schneidet rund bis Ø 265 mm bei 0° und arbeitet mit 20 – 85 m/min.

Aktuell kein Bestand – auf Anfrage

LagerhinweisBestand auf Anfrage KundengruppeNur auf Anfrage

TOOL FRANCE TFS-270DGSVI Metallbandsäge – Im Einsatz

Überblick

Die Tool France TFS-270DGSVI ist für das Sägen von metallischen Werkstoffen unterschiedlicher Form und Profile in Werkstätten, Drehereien und im allgemeinen Stahl- und Maschinenbau ausgelegt. Der 400-V-Drehstrommotor mit 1,5 kW treibt das Sägeband 27 × 0,9 × 3160 mm an, die Bandgeschwindigkeit wird über einen Frequenzumrichter zwischen 20 und 85 m/min eingestellt und angezeigt.

Bei 0° liegt die Schnittleistung bei rund Ø 265 mm, Vierkant 260 mm und Rechteck 350 × 220 mm. Gehrungsschnitte sind bis 60° rechts und 45° links möglich. Das Absenken und Anheben des Sägerahmens erfolgt hydraulisch, die Absenkgeschwindigkeit wird über einen Regler an den Werkstoff angepasst. Nach dem Schnitt fährt der Sägebügel selbsttätig in die obere Position zurück.

Der hydraulische Schraubstock mit 355 mm Öffnung schließt im Arbeitszyklus selbsttätig um bis zu 8 mm und öffnet am Ende wieder, sodass gleiche Teile ohne erneutes Spannen von Hand nachgeladen werden. Der Zyklus wird wahlweise am Bedienfeld oder mit dem Fußschalter gestartet. Kontrollleuchten melden unter anderem Bandbruch, offene Bandabdeckung und Motorüberlast. Das Nettogewicht beträgt 460 kg, zum Lieferumfang gehören das Untergestell aus Stahlblech, ein Bimetall-Sägeband 3160 × 27 × 0,9 mm, Materialanschlag, Rollenauflage, Bedienwerkzeug und die Bedienungsanleitung.

Ausstattung auf einen Blick

Schnittleistung 0°: rund Ø 265 mm, Rechteck 350 × 220 mm
Bandgeschwindigkeit 20 – 85 m/min über Frequenzumrichter
Hydraulisches Absenken und Anheben des Sägerahmens
Hydraulischer Schraubstock mit 355 mm Öffnung
Start über Bedienfeld oder Fußschalter
Überwachung von Bandbruch und Bandabdeckung

Vorteile

Hohe Schnittkapazität • Doppelgehrung • Stufenlos regelbare Bandgeschwindigkeit

Technische Daten

Elektrik

Spannung: 400 V, 50 Hz
Phasen: 3 Phasen
Motorleistung Sägeband: 1,5 kW

Bearbeitungsdaten

Schnittleistung 0°: rund Ø 265 mm / Vierkant 260 mm / Rechteck 350 × 220 mm
Schnittleistung 45° rechts: rund Ø 230 mm / Vierkant 150 mm / Rechteck 240 × 110 mm
Schnittleistung 60° rechts: rund Ø 135 mm / Vierkant 90 mm / Rechteck 130 × 90 mm
Schnittleistung 45° links: rund Ø 210 mm / Vierkant 160 mm / Rechteck 170 × 105 mm
Sägebandabmessungen: 27 × 0,9 × 3160 mm
Schnittgeschwindigkeit: 20 – 85 m/min
Bandraddurchmesser: 380 mm
Schraubstocköffnung: 355 mm
Schwenkbereich Sägebügel: 60° rechts / 45° links
Neigung Sägearm: 40°

Tisch

Arbeitstischhöhe: 860 mm

Abmessungen

Abmessungen (L × B × H): 1880 × 749 × 1715 mm

Gewicht

Nettogewicht: 460 kg

Weitere Daten

Schallpegel Leerlauf: 71 dB
Schallpegel beim Schneiden (Baustahl): 73 dB
Getriebeöl: ca. 0,3 l

Lieferung & Lieferumfang

Lieferumfang

TOOL FRANCE TFS-270DGSVI Metallbandsäge
Untergestell aus Stahlblech
Bimetall-Sägeband 3160 × 27 × 0,9 mm
Materialanschlag (Anschlagstange)
Rollenauflage für den Schraubstocktisch
Bedienwerkzeug (Serviceschlüssel)
Bedienungsanleitung

Downloads

Bedienungsanleitungen und Ersatzteillisten

Produktsicherheit

ACHTUNG: Schwere Schnitt- und Amputationsgefahr sowie Gefahr durch Sägebandbruch und Werkstückauswurf. Schutzvorrichtungen verwenden und die Maschine vor dem Sägebandwechsel vom Netz trennen.

Produktsicherheit – TOOL FRANCE TFS-270DGSVI Metallbandsäge. Nur bestimmungsgemäß und innerhalb der in der Original-Bedienungsanleitung angegebenen Grenzen verwenden. Die Bedienung ist geschulten erwachsenen Personen vorbehalten. Vor jeder Verwendung Maschine, Schutzvorrichtungen, Bedienelemente und Netzanschluss prüfen; beschädigte oder unvollständige Maschinen nicht in Betrieb nehmen. Für einen stabilen Stand, einen freien und gut beleuchteten Arbeitsbereich sowie die am Typenschild angegebene Stromversorgung sorgen. Vor Einstell-, Reinigungs- und Wartungsarbeiten ausschalten, vom Netz trennen und den vollständigen Stillstand abwarten. Eng anliegende Kleidung sowie geeigneten Augen- und Gehörschutz tragen; Schmuck ablegen und langes Haar sichern. Schutzvorrichtungen niemals entfernen oder überbrücken. Werkstück sicher spannen, Sägebandführungen dicht am Werkstück einstellen und Hände aus der Schnittlinie halten. Schnittreste und Späne erst nach vollständigem Stillstand entfernen. Magnesium nicht sägen.
